Vorbereitung Baugrube
Damit ausreichend Arbeitsraum vorhanden ist und der Filter gleichmäßig verdichtet werden kann, muß
die Grundfläche der Baugrube die Filtermaße auf jeder Seite um 50 cm überragen. Die Böschung ist
nach DIN 4124 anzulegen. Der Baugrund muß waagerecht und eben sein. Die Tiefe der Grube muß
so bemessen sein, daß die Einbautiefe bis Filtersohle maximal 1200 mm beträgt. Als Unterbau wird
eine Schicht verdichteter Rundkornkies (Körnung 8/16 nach DIN 4226
gen. Wichtig: Die Standfläche für den Filter muß absolut waagerecht sein, um eine optimale Funktion
zu gewährleisten.
5.2
Einsetzen und Anschlüsse legen
Der Filter wird in die vorbereitete Grube eingesetzt und mit den entsprechenden Leitungen verbunden.
Es ist darauf zu achten, daß alle Leitungen mit einem Gefälle in Fliesrichtung von mind. 1% ohne
Durchbiegungen verlegt werden. Der Notüberlauf muß angeschlossen werden, um einen Rückstau in
die Zuleitung zu vermeiden.
Wichtig: DIN 1986 ist unbedingt zu beachten, d.h.
5.3
Teleskop montieren
5.3.1
Teleskop begehbar
Das Teleskop wird von oben in das Filtergehäuse eingescho-
ben. Bei Grubentiefen < 1000 mm muss das Teleskop und
ggf. das Filtergehäuse gekürzt werden. Es ist unbedingt da-
rauf zu achten, daß die Zuleitung im endgültig eingebauten
Zustand nicht vom Teleskop ganz oder teilweise verschlossen
wird. Vor dem Einschieben wird die Profildichtung in
Dichtnut des Gehäuses eingesetzt. Das Teleskop, sowie die
Dichtung müssen mit der mitgelieferten Schmierseife (keine
Schmierstoffe auf Mineralölbasis verwenden) großzügig eingerieben werden. Achtung: Trocknet die
Schmierseife an läßt sich das Teleskop nur noch sehr schwer bewegen und es besteht die Gefahr,
daß die Dichtung aus der Dichtnut rutscht. Vor dem Verfüllen muß die Dichtung auf ihren korrekten
Sitz überprüft werden. Das Teleskop muß ausreichend unterfüttert werden, so daß sich Kräfte auf
keinen Fall auf das Gehäuse übertragen können.

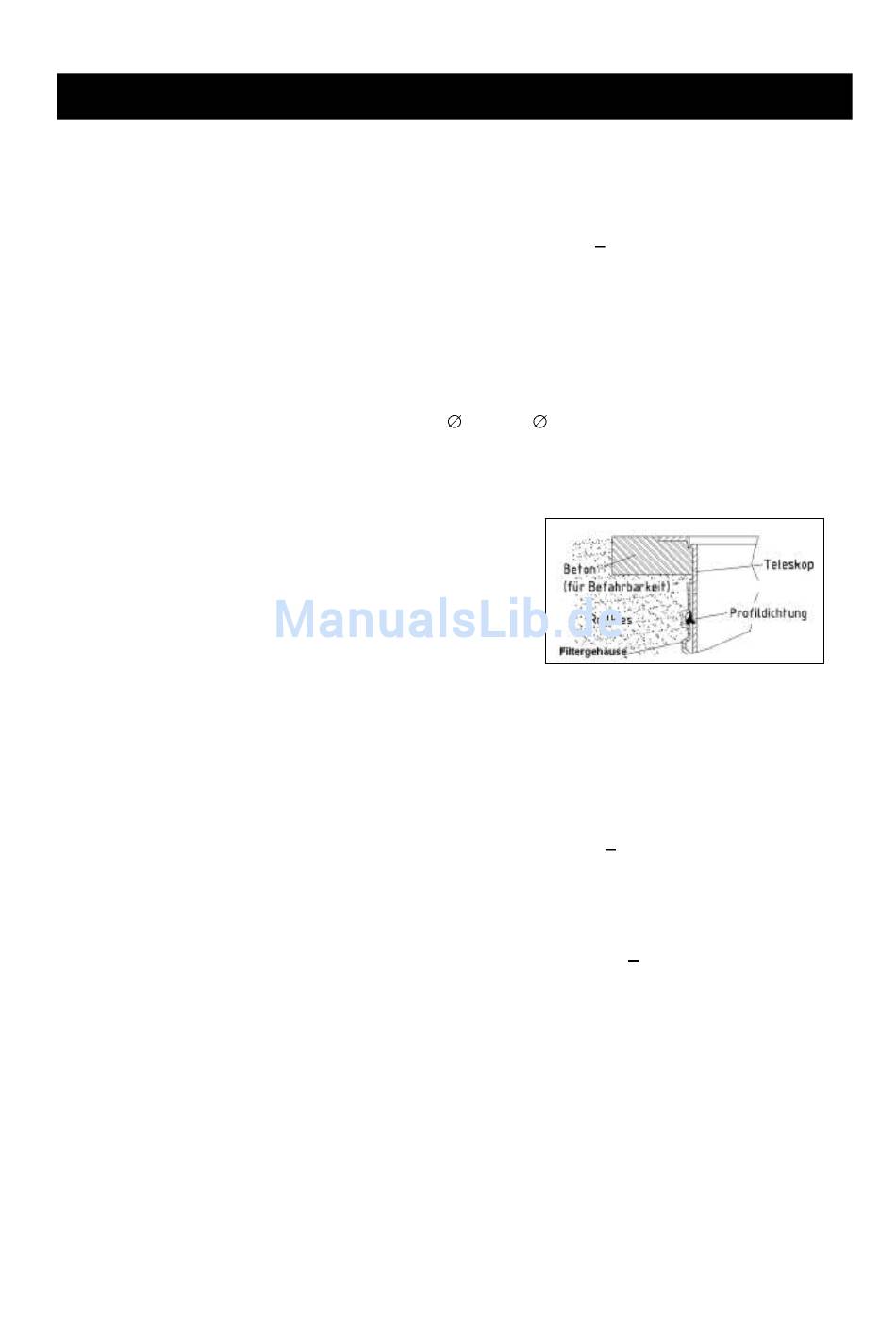

5.3.2
Teleskop PKW befahrbar
Das Teleskop wie in Punkt 5.3.1 montieren. Um die PKW - Befahrbarkeit zu gewährleisten muß unter
dem Teleskopkragen mit Magerbeton unterfüttert werden. Die anzufüllende Betonschicht muß mind.
20 cm breit und ca. 30 cm dick sein. Achtung: Unbedingt die Stahl
Verkehrslasten von LKW sind nicht zulässig. Das Teleskop muß ausreichend unterfüttert werden, so
daß sich Kräfte auf keinen Fall auf das Gehäuse übertragen können.
5.4
Verfüllen
Vor und während des Verfüllens muss die waagerechte Lage des Filters unbedingt kontrolliert werden.
Die Filterumhüllung wird mit Rundkornkies (Körnung 8/16 nach DIN 4226
30 cm lagenweise hergestellt. Die einzelnen Lagen werden in einer Höhe von 30 cm aufgetragen und
anschließend mit leichtem Verdichtungsgerät (Handstampfer o.ä.) verdichtet. Beim Verdichten ist eine
Beschädigung des Filtergehäuses zu vermeiden. Damit keine Kräfte auf das Filtergehäuse übertragen
werden muß das Teleskop gut unterfüttert und eingerüttelt werden. (bei PKW befahrenen Flächen
Abschnitt 5.3.2 beachten) Anschließend wird der Deckel aufgesetzt und kindersicher verschlossen
(Abschnitt 1.1 ist zu beachten). Die Verschraubung am Deckel ist so fest anzuziehen, daß sie von
einem Kind nicht geöffnet werden kann!
5. Einbau und Montage
Zulauf =
4 / 10
1), Dicke ca. 10 cm, aufgetra-
Ablauf.
die
Gußabdeckung verwenden.
1) in einer Breite von ca.
