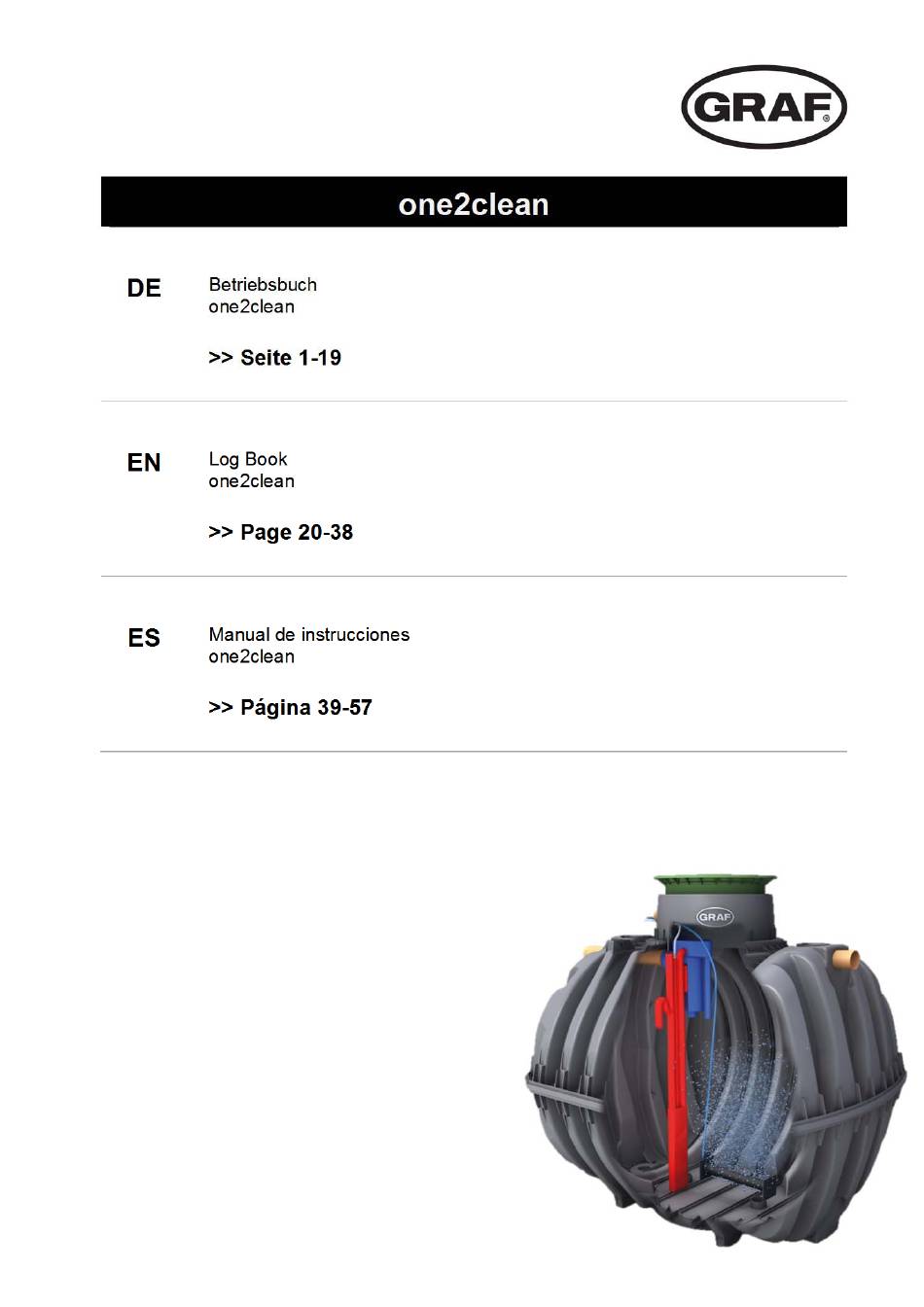

Graf one2clean Betriebsbuch

Vorschau ausblenden Andere Handbücher für one2clean:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graf one2clean

Inhaltszusammenfassung für Graf one2clean

  • Seite 2 Otto Graf GmbH Kunststofferzeugnisse Carl-Zeiss-Str. 2-6 DE-79331 Teningen Tel.: +49 7641 5 89-66 Fax: +49 7641 5 89-50 mail@graf.info www.graf.info...

  • Seite 4: Allgemeine Hinweise

    1. Allgemeine Hinweise 1. Allgemeine Hinweise Nachfolgend möchten wir Ihnen ein paar wichtige Hinweise für einen langlebigen und sicheren Betrieb geben: • Die SBR-Anlage ist ausgelegt für die Einleitung des gesamten häuslichen Schmutzwassers. Die Einleitung anderer Abwässer, z. B. der Abwässer aus Gaststätten und/ oder Gewerbebetrieben etc. ist dann zulässig, wenn diese bereits bei der Auslegung der Anlage bekannt waren und berücksich- tigt wurden.

  • Seite 5: Funktion Der Kläranlage

    Da die Ruhezone mitbelüftet wird, werden die zurückgehaltenen Feststoffe im Laufe der Zeit ebenfalls aerob abgebaut. Die Abwasserbehandlung erfolgt in der one2clean ohne eine Vorklärung, so dass keine anaeroben Faul- prozesse entstehen können. Der Kläranlagenbetrieb erfolgt über eine Mikroprozessor-Steuerung, die den Luftverdichter und die Luft- verteilung ansteuert.
  • Seite 6 3. Inbetriebnahme der Steuerung 3. Inbetriebnahme der Steuerung Nachdem die Anlage mit dem Stromnetz verbunden wurde, führt sie einen kurzen Systemtest durch, in dieser Zeit leuchtet die LED rot. Anschließend schaltet die LED auf grün um und die Startphase ist been- det.

  • Seite 7: Bedienung Der Steuerung

    4. Bedienung der Steuerung 4. Bedienung der Steuerung Die Bedienung der Anlage erfolgt über einen Mikroprozessor in der Steuereinheit. Der Mikroprozessor ermöglicht die Einstellung von Betriebsparametern, die Anzeige von Betriebszuständen und die Abfrage von Anlagenparametern sowie die Programmierung der Betriebszeiten durch einen Fachbetrieb. Die Einstellung erfolgt durch das Scrollen von Zahlenwerten über die beiden Pfeiltasten .
  • Seite 8 4. Bedienung der Steuerung 4.1.1 Anzeige des Betriebszustandes Der Betriebszustand der Anlage wird durch die Leuchtdioden (Grün = Betrieb/ = Störung) und als Text auf dem Bildschirm angezeigt. Im normalen Betriebsmodus (Belüftungsmodus) hat die Anzeige folgendes Aussehen: Belueftung Rest: 120:10min Im Automatikbetrieb zeigt die Flüssigkristallanzeige die aktuelle Arbeitsphase und die verbleibende Restzeit dieses Arbeitsabschnittes an.
  • Seite 9 4. Bedienung der Steuerung Bedienen der Steuerung Sie können aus dem Automatikbetrieb heraus verschiedene Abfragen starten. Durch Drücken von gelangen Sie auf die erste Bedienungsebene. Sie können nun mit den Pfeiltasten und anschließendem Drücken von die einzelnen Abfragen aufrufen: Anzeige Bedeutung Betriebszustand Aktuelle Arbeitsphase verbleibende Zeit...
  • Seite 10 4. Bedienung der Steuerung 4.2.2 Manuelles Ansteuern der Ventile über „Handbetrieb“ Jedes Ventil sollte bei der Überprüfung mindestens 5 Sekunden laufen, da die Überwachung der Stromauf- nahme der Ventile einige Zeit in Anspruch nimmt, ehe eine eventuelle Störung erkannt wird. Im Automatikbetrieb drücken Sie zuerst anschließend die Pfeiltaste bis auf dem Bildschirm fol-...
  • Seite 11 4. Bedienung der Steuerung 4.2.4 Ferienbetrieb einstellen HINWEIS: Der Ferienmodus hat einen reduzierten Betrieb der Kläranlage zur Folge. Er ist nur dann anzu- wenden, wenn in dem gewählten Zeitraum kein Abwasser in die Kläranlage eingeleitet wird. Abwasser, das während des Ferienbetriebes in die Anlage gelangt, wird nicht gereinigt. Das Ein- und Ausschalten des Ferienbetriebes erfolgt automatisch zu den von Ihnen eingetragenen Daten.
  • Seite 12 4. Bedienung der Steuerung 4.2.5 Alte Störungen Die Steuerung speichert alle vergangenen Störmeldungen und das Bedienen der Steuerung über die Funk- tion „Handbetrieb“. Über den Menüpunkt „Alte Störungen“ können die vergangenen Störmeldungen mit Datum und Uhrzeit ausgelesen werden. Die einzelnen Meldungen können mithilfe der Pfeiltasten aufgeru- fen werden.

  • Seite 13: Betrieb Und Wartung

    5. Betrieb und Wartung 5. Betrieb und Wartung Betreiberpflichten Die Anlage muss ständig eingeschaltet sein. Der Betreiber ist verpflichtet für einen störungsfreien Betrieb der Anlage zu sorgen. Fast alle Betriebsstörungen führen zu einer Verschlechterung der Reinigungsleis- tung der Anlage. Diese sind daher frühzeitig zu erkennen und umgehend durch Sie oder durch einen qualifizierten Wartungsmonteur zu beseitigen.
  • Seite 14 5. Betrieb und Wartung Bestimmung der Entschlammung Zur Ermittlung der Notwendigkeit einer Entschlammung der Kläranlage, ist bei den Wartungsintervallen eine Absetzprobe durchzuführen. Für diese Absetzprobe wird der SV30 gemessen. Der SV30 ist das Schlammvolumen, das 1000 ml Belebtschlamm nach einer Absetzzeit von 30 Minuten einnimmt. Es ist ein Maß...

  • Seite 15: Störmeldungen Und Störungsbehebung

    6. Störmeldungen und Störungsbehebung 6. Störmeldungen und Störungsbehebung Technische Störungen des Anlagenbetriebes (Ausfall eines Aggregates) werden sowohl optisch ange- zeigt. Anlagenverhalten nach Abschalten der Spannungsversorgung Wird die Anlage vom Netz getrennt (z.B. durch Stromausfall) bleiben das Steuerprogramm und die ge- zählten Betriebsstunden infolge im Speicher der Anlagensteuerung erhalten.
  • Seite 16 6. Störmeldungen und Störungsbehebung Ungewöhnliche Wasserstände - Beheben einer Störung Beobachtung Mögliche Ursache Behebung  Anlage läuft im Ferienbetrieb,  Beenden des Ferienbetriebes Der Wasserstand im  Anlage läuft ständig in Zykluspause,  Überprüfen der Steuerungsein- Belebungsbecken ist  Steuerungseinstellungen sind falsch, ungewöhnlich hoch stellungen durch den Wartungs- ...
  • Seite 17 7. Betriebshinweise 7. Betriebshinweise Grundsätzlich sind der Anlage nur Stoffe zuzuführen, welche in ihrer Charakteristik häuslichem Schmutz- wasser entsprechen. Biozide, toxisch wirkende oder biologisch nicht verträgliche oder abbaubare Stoffe dürfen nicht in die Anlage gelangen, da sie zu biologischen Prozessproblemen führen. Insbesondere dürfen nicht eingeleitet werden: ...
  • Seite 18 7. Betriebshinweise Im Folgenden sind noch einmal einzelne Stoffe aufgeführt, welche nicht über die Kläranlage entsorgt werden dürfen: Feste oder flüssige Stoffe, Wo sie gut aufgehoben Was sie anrichten: die nicht in den Ausguss sind: bzw. in die Toilette gehören: Asche Zersetzt sich nicht Mülltonne...

  • Seite 19: Eg-Übereinstimmungserklärung

    Hersteller: Otto Graf GmbH Carl-Zeiss-Straße 2-6 D-79331 Teningen erklärt hiermit, dass das Produkt one2clean Kleinkläranlage den Bestimmungen folgender Richtlinien entspricht: 2006/42/EG Richtlinie des europäischen Parlaments und des Rates vom 17. Mai 2006 über Ma- schinen und zur Änderung der Richtlinie 95/16/EG.
  • Seite 20 9. Leistungserklärung 9. Leistungserklärung 18 / 57...

  • Seite 21: Technische Daten Der Steuerung

    GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF UK Ltd – Thorpe Way Industrial Estate, Banbury – Oxfordshire OX16 4TA – Phone: +44 (0) 16 22 68 65 50...
