Graf one2clean Einbauanleitung Seite 9

13.

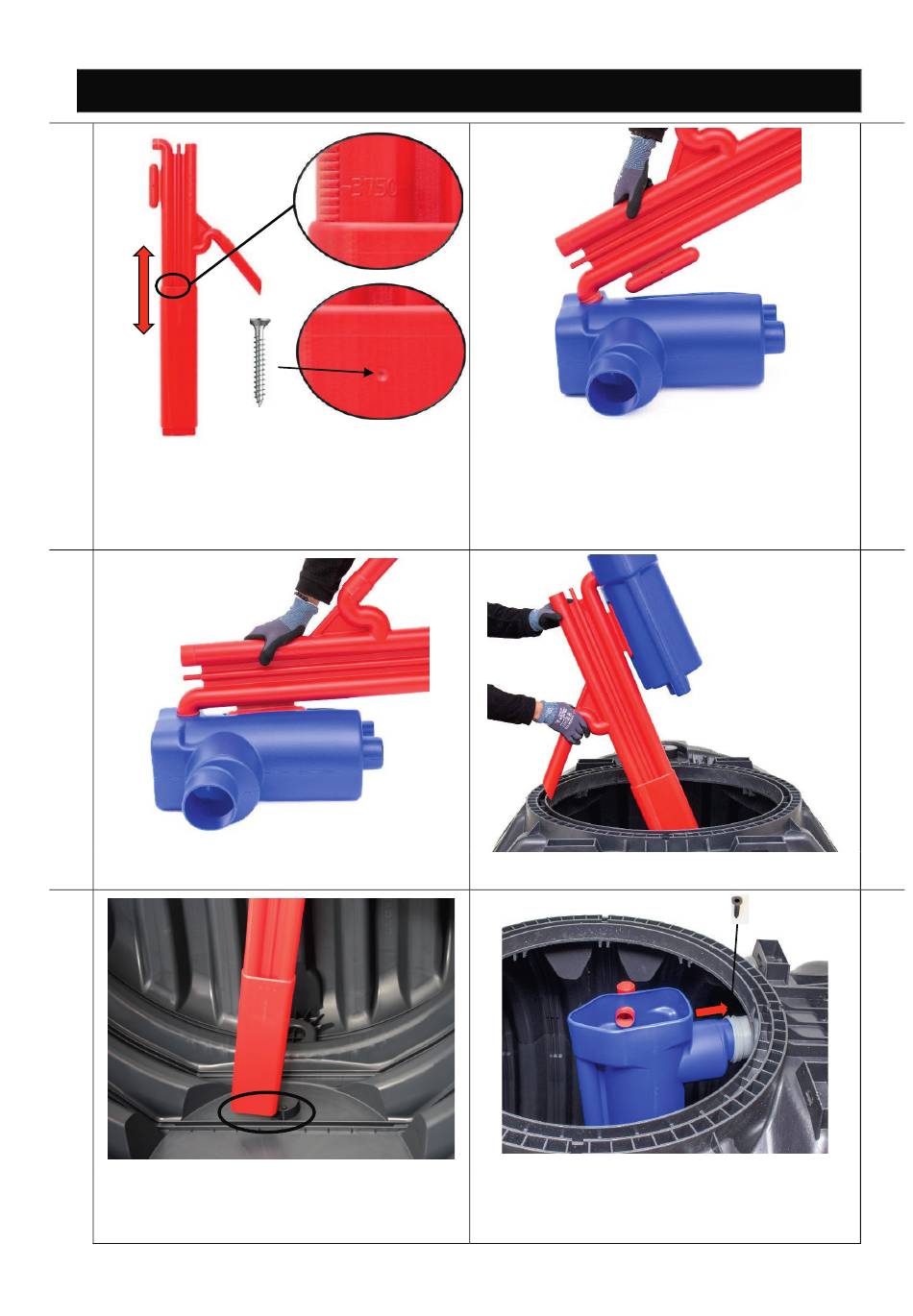

Die Länge des Hebers muss je nach Tankgröße
durch verschieben des Heberschuhs angepasst
werden. Die ungefähre Position ist auf dem Heber
angegeben. Die exakte Höhe ist im Behälter zu
bestimmen. Nach Bestimmung der exakten Höhe
Heberschuh mit Schraube 4x30 sichern.
15.
Heber in die Probeentnahme drücken (bis zum
Einrasten)
17.
Der Heber wird von oben in die Nut des Carat
Tanks gesteckt.
mail@graf.info
www.graf.info
4. Montage des Rüstsatzes
Heber und Probeentnahme zusammensetzen. Dazu
den Auslauf des Hebers in die Bohrung der Probe-
entnahme drücken.
Heber mit Probeentnahme in den Tank einsetzen.
Der Auslaufstutzen der Probeentnahme wird in die
Muffe des Auslaufrohres gesteckt (Gleitmittel ver-
wenden!). Die Muffen-Verbindung ist mit einer Spax-
Schraube zu sichern.
9 / 80
