7. Montaggio della centralina nell'armadio elettrico esterno M
7. Montaggio della centralina nell'armadio elettrico esterno M
1.

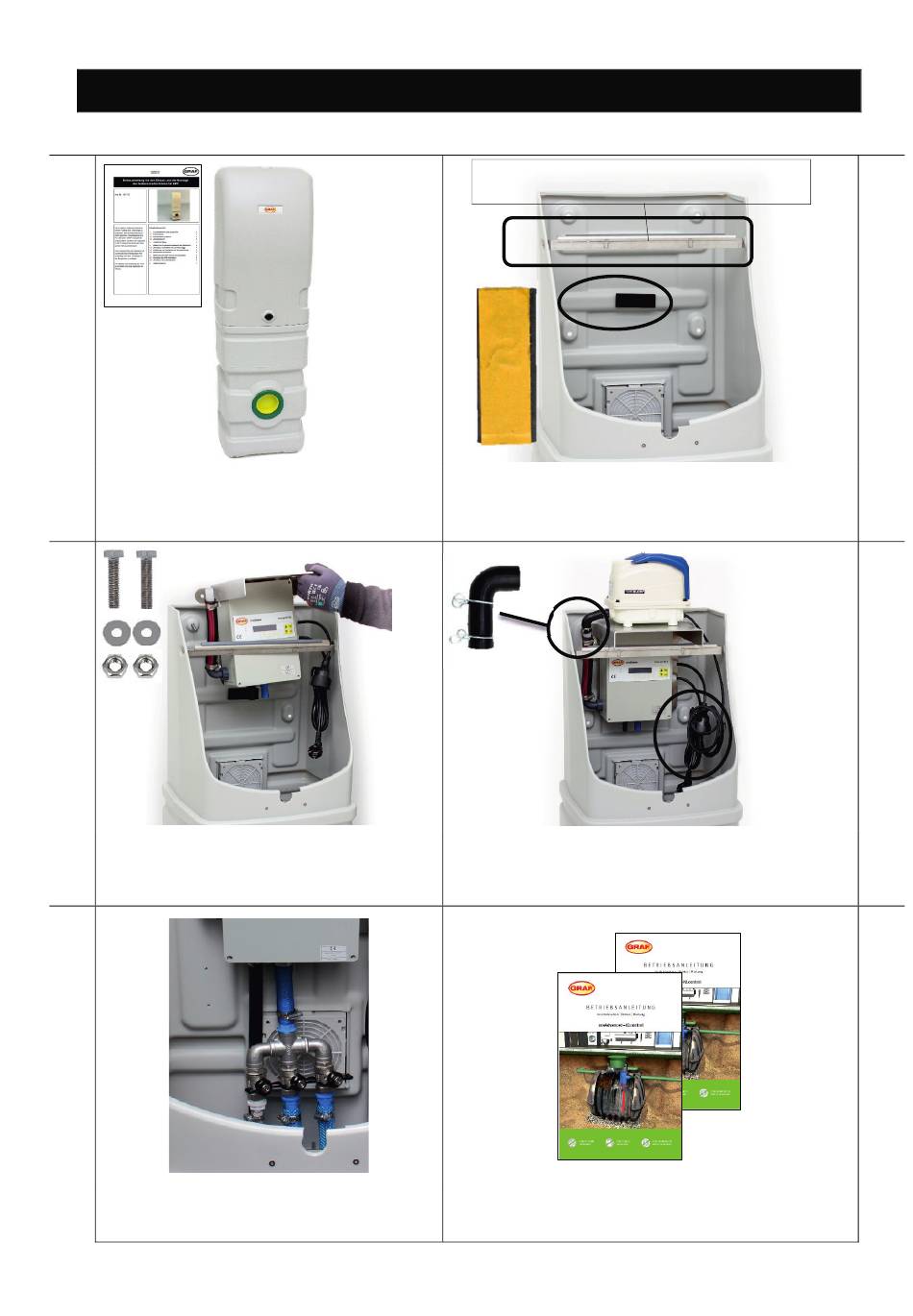

Il quadro elettrico esterno deve essere instal-
lato secondo le istruzioni di montaggio e deve
essere effettuato il collegamento elettrico.
3.
La centralina viene fissata con le viti, le ron-
delle e i dadi forniti in dotazione con l'armadio
elettrico.
5.
Il montaggio del distributore d'aria aggiuntivo
è analogo a quello descritto ai punti 5.4 e 5.5.
mail@graf.info
www.graf.info
Raccomandazione, traversa non inclusa nella fornitura
Prima di montare la centralina incollare sul retro le stri-
sce di gommapiuma in dotazione.
Opzionale: montaggio del set di traverse per armadio A
M, art. n. 105190 (da ordinare separatamente).
Il compressore viene posizionato sul controller. Per il
collegamento dell'aria, utilizzare la staffa angolare in
gomma. Per il collegamento elettrico, inserire la spina
del compressore nella presa del controller.
L'ulteriore messa in funzione dell'impianto di depura-
zione e la regolazione del sistema di controllo sono de-
scritte nel manuale operativo.
