Graf one2clean Einbauanleitung Seite 37

5.Montage de la commande one2clean/armoire PP à l'intérieur

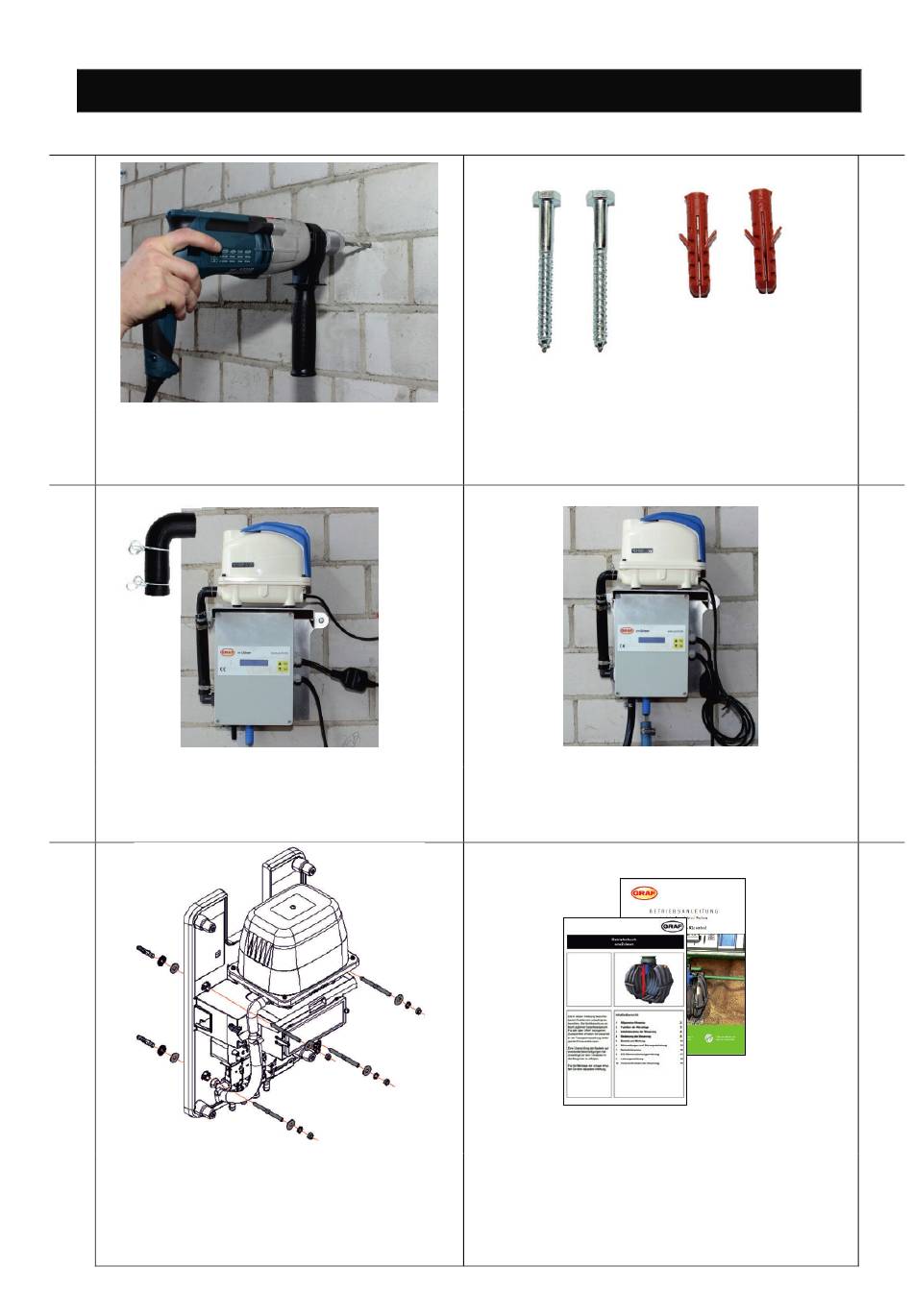

5. Montage de la commande one2clean/armoire PP à l'intérieur
1.
La commande doit être installée à l'intérieur,
dans un endroit sec et exempt de poussière.
Pour le montage, deux trous de 8 mm doivent
être percés dans le mur.
3.
Le compresseur est placé sur la commande.
Pour le raccordement de l'air, il faut utiliser le
coude en caoutchouc. La fiche du compresseur
est insérée dans la prise de la commande.
5.
Pour le one2cleanXtra, la fixation de l'armoire PP
se fait à l'aide de 4 vis à double filetage qui sont
fixées dans le mur à l'aide de chevilles. Les ron-
delles, les rondelles dentées, les écrous doivent
être montés conformément à l'illustration ci-des-
sus.
mail@graf.info
www.graf.info
La commande est fixée au mur à l'aide des che-
villes et des vis fournies.
Les tuyaux d'air sont raccordés aux douilles sous la
commande. Pour le montage, nous recommandons
de chauffer très légèrement les extrémités des
tuyaux.
La suite de la mise en service de la station d'épura-
tion et le réglage de la commande sont décrits dans
le manuel d'utilisation.
37 / 80
2.
4.
