Graf one2clean Einbauanleitung Seite 59

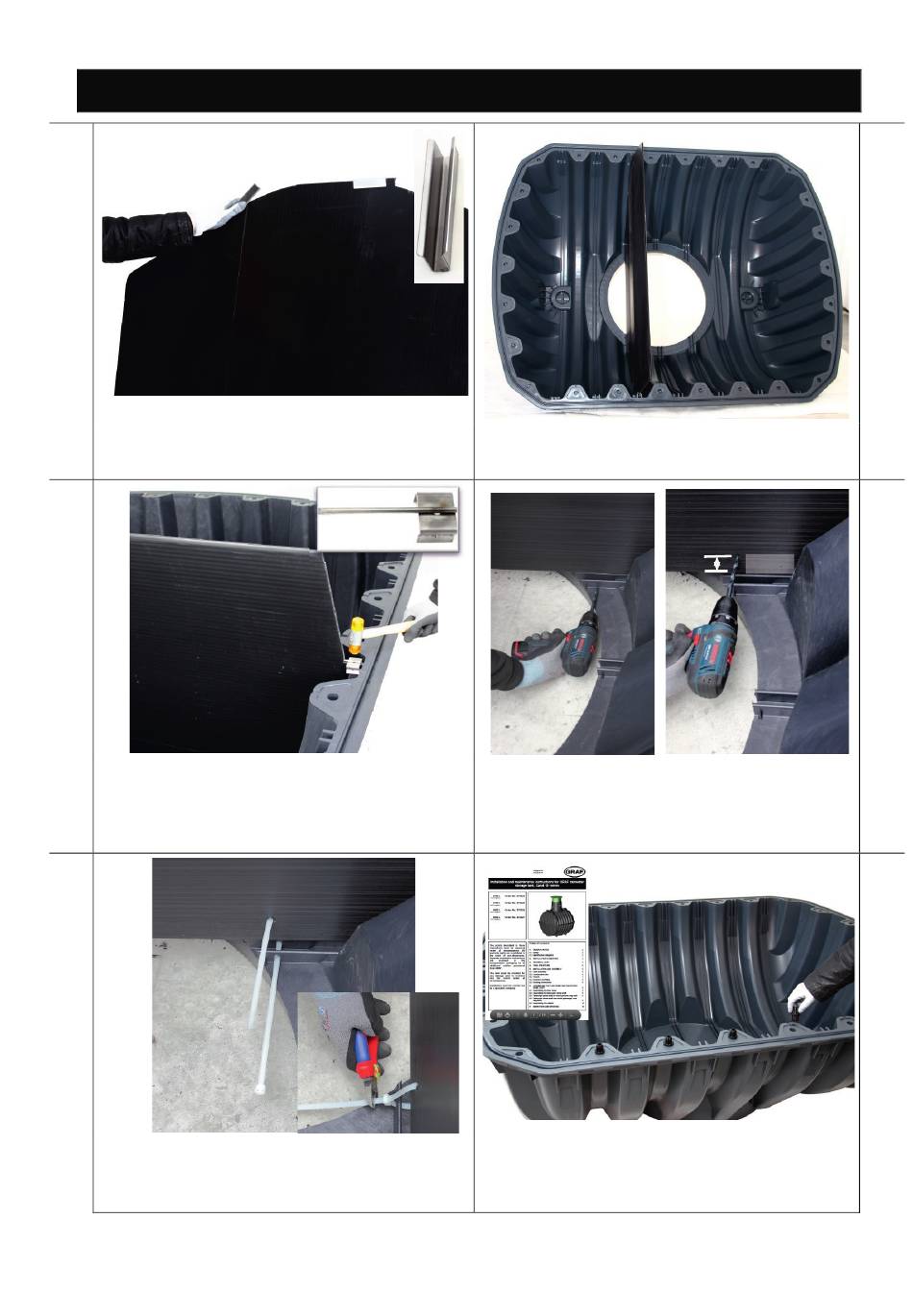

1.
Aprire la parete sommersa spiegandola. Posizio-
nare le clip su entrambi i lati della linea di piega.
3.
Con un tondino infilare i ganci di fissaggio nella pa-
rete sommersa e incastrarli saldamente con un
martello.
5.
Fare passare attraverso i fori una fascetta e strin-
gerla. Tagliare e rimuovere la fascetta in eccesso.
Realizzare questo fissaggio anche sull'altro
lato.
mail@graf.info
www.graf.info
4. Montaggio del kit di equipaggiamento
59 / 80
Inserire la parete sommersa nel guscio superiore,
sfalsata di una scanalatura rispetto al centro del
guscio.
Realizzare un foro da 8 mm nella scanalatura del
serbatoio dove viene alloggiata la parete divisoria.
Realizzare un foro anche nella parete divisoria. Il
foro dovrebbe trovarsi ad almeno 4 cm di distanza
dal bordo della parete.
Procedere con il montaggio del serbatoio Carat S
seguendo le istruzioni di montaggio (guarnizione,
perni di centraggio, lubrificante).
2.
4.
>
4cm
6.
