Graf one2clean Einbauanleitung Seite 61

13.

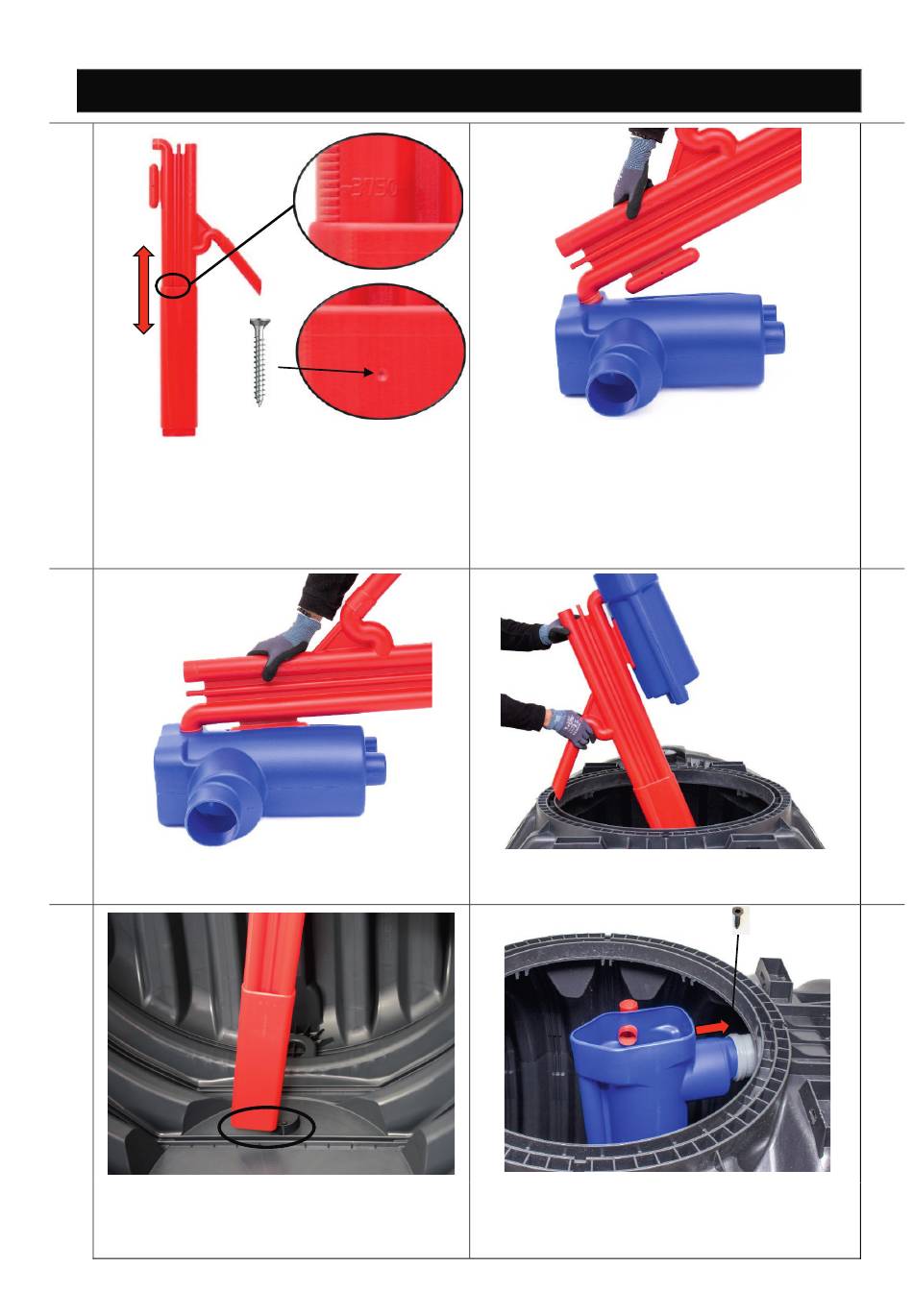

La lunghezza dell'estrattore deve essere adattata
in base alle dimensioni del serbatoio spostando il
pattino del sollevatore. La posizione approssima-
tiva è indicata sul sollevatore. L'altezza esatta
deve essere determinata nel serbatoio. Dopo aver
determinato l'altezza esatta, fissare il pattino del
sollevatore con la vite 4x30.
15.
-
Spingere il sifone nell'unità di campionamento
(fino allo scatto)
17.
Il sollevatore viene inserito dall'alto nella scanala-
tura del serbatoio Carat.
mail@graf.info
www.graf.info
4. Montaggio del kit di equipaggiamento
61 / 80
Assemblare il sifone e l'unità di campionamento. A
tal fine spingere l'uscita del sifone nel foro dell'unità
di campionamento.
Inserire nel serbatoio il sifone con l'unità di campio-
namento.
Infilare il bocchettone di uscita dell'unità di campio-
namento nel manicotto del tubo di uscita (utilizzare
un lubrificante!). Il raccordo a manicotto deve essere
fissato con viti Spax.
14.
16.
18.
