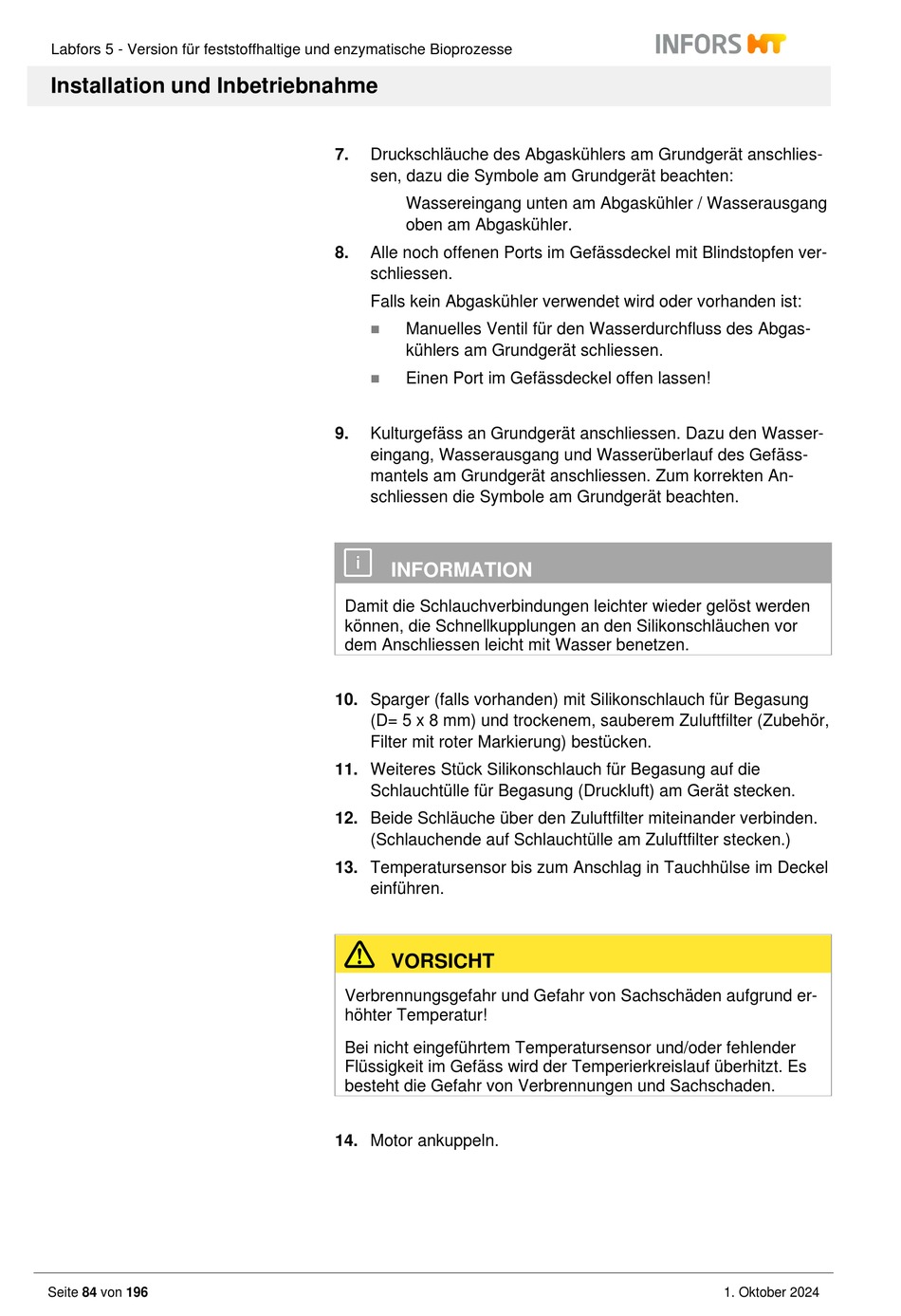

Infors HT Labfors 5 Betriebsanleitung Seite 86

Labfors 5 - Version für feststoffhaltige und enzymatische Bioprozesse
Installation und Inbetriebnahme
Seite 84 von 196
7. Druckschläuche des Abgaskühlers am Grundgerät anschlies-
sen, dazu die Symbole am Grundgerät beachten:
Wassereingang unten am Abgaskühler / Wasserausgang
oben am Abgaskühler.
8. Alle noch offenen Ports im Gefässdeckel mit Blindstopfen ver-
schliessen.
Falls kein Abgaskühler verwendet wird oder vorhanden ist:
◼ Manuelles Ventil für den Wasserdurchfluss des Abgas-
kühlers am Grundgerät schliessen.
◼ Einen Port im Gefässdeckel offen lassen!
9. Kulturgefäss an Grundgerät anschliessen. Dazu den Wasser-
eingang, Wasserausgang und Wasserüberlauf des Gefäss-
mantels am Grundgerät anschliessen. Zum korrekten An-
schliessen die Symbole am Grundgerät beachten.
INFORMATION
Damit die Schlauchverbindungen leichter wieder gelöst werden
können, die Schnellkupplungen an den Silikonschläuchen vor
dem Anschliessen leicht mit Wasser benetzen.
10. Sparger (falls vorhanden) mit Silikonschlauch für Begasung
(D= 5 x 8 mm) und trockenem, sauberem Zuluftfilter (Zubehör,
Filter mit roter Markierung) bestücken.
11. Weiteres Stück Silikonschlauch für Begasung auf die
Schlauchtülle für Begasung (Druckluft) am Gerät stecken.
12. Beide Schläuche über den Zuluftfilter miteinander verbinden.
(Schlauchende auf Schlauchtülle am Zuluftfilter stecken.)
13. Temperatursensor bis zum Anschlag in Tauchhülse im Deckel
einführen.
VORSICHT
Verbrennungsgefahr und Gefahr von Sachschäden aufgrund er-
höhter Temperatur!
Bei nicht eingeführtem Temperatursensor und/oder fehlender
Flüssigkeit im Gefäss wird der Temperierkreislauf überhitzt. Es
besteht die Gefahr von Verbrennungen und Sachschaden.
14. Motor ankuppeln.
1. Oktober 2024
