Labfors 5 - Version für feststoffhaltige und enzymatische Bioprozesse
Zubehör
5.13 Klemmstutzen
Seite 64 von 196

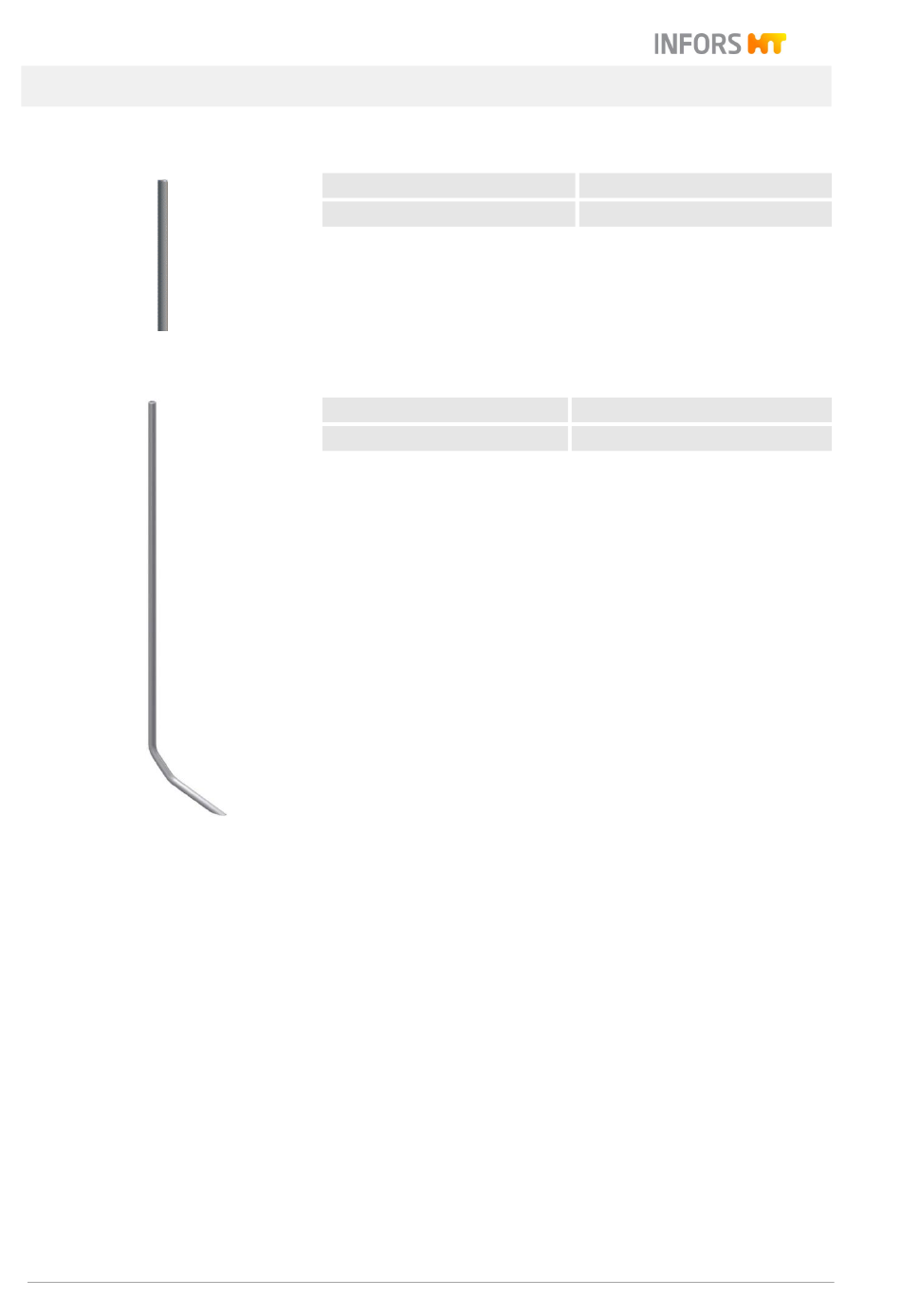

Tauchrohr, gerade Ø 12 mm
Innen-Ø
Aussen-Ø Schlauchanschluss
Das Tauchrohr reicht nicht bis zum Gefässboden.
Die Abbildung zeigt nur den oberen Teil des Tauchrohrs.
Tauchrohr, gebogen mit horizontaler Spitze, Ø 6 mm
Innen-Ø
Aussen-Ø Schlauchanschluss
Das Tauchrohr reicht bis zum Gefässboden.
Klemmstutzen werden für die Montage des Spargers, der verschie-
denen Tauchrohre sowie der Antischaum-/Levelsensoren verwen-
det. Mit Hilfe des Klemmstutzens wird das Einbauteil fixiert und
lässt sich in der Einbautiefe einstellen.
Der Klemmstutzen muss dem Aussendurchmesser des Einbauteils
und der Grösse des Ports entsprechen.
10 mm
12 mm
4,0 mm
6,0 mm
