Infors HT Labfors 5 Betriebsanleitung Seite 32

Labfors 5 - Version für feststoffhaltige und enzymatische Bioprozesse
Aufbau und Funktion

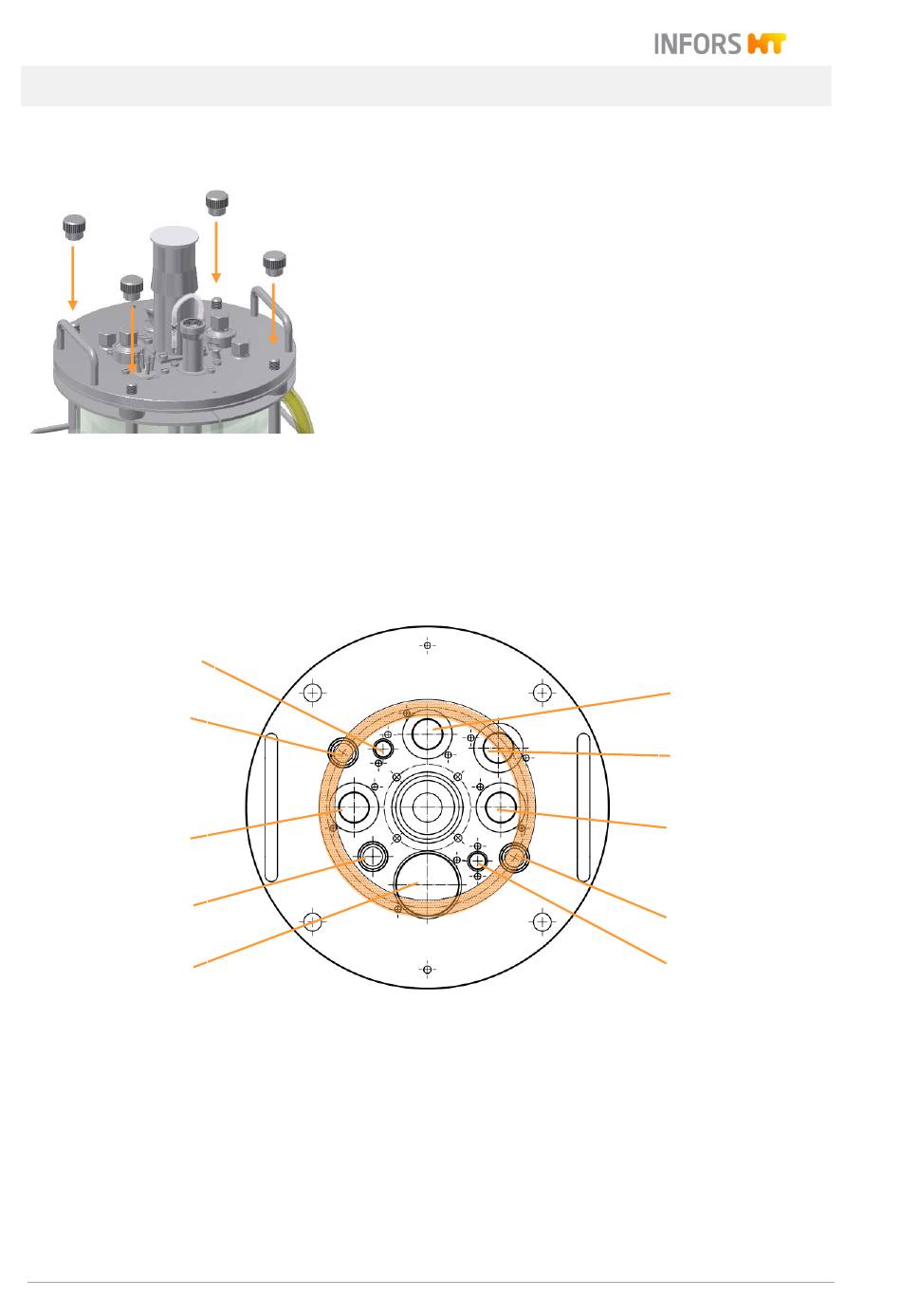

3.3.1 Deckel
3.3.2 Ports im Gefässdeckel und Belegung
10
9
8
7
6
1 Ø 19 mm: pH-Sensor mit Sondenschutz
2 Ø 19 mm: Zugabestutzen, vierfach
3 Ø 19 mm: Sparger
4 Ø 12 mm / Pg13,5 Port: Anstechnadel
5 Ø 10 mm: Reserve
Seite 30 von 196
Vier Rändelmuttern dienen zur Fixierung des Deckels an Gefäss
und Gefässhalter. Auf der Deckelmitte befindet sich die An-
triebsnabe mit der Motorkupplung.
Der Deckel verfügt über verschiedene durchgängige Anschlüsse
(Ports), in die Bauteile wie Sparger, Blindstopfen, Sensoren usw.
montiert werden.
6 Ø 40 mm: Feststoffzugabe
7 Ø 12 mm / Pg13,5: pO
8 Ø 19 mm: Probenahme
9 Ø 12 mm / Pg13,5: Abgaskühler
10 Ø 10 mm: Tauchhülse Temperatursensor
(Pt100)
1
2
3
4
5
-Sensor
2
1. Oktober 2024
