1
Verstellbare Schlauchschelle
2
Abgasfilter
3
Druckschlauch
1. Oktober 2024
Labfors 5 - Version für feststoffhaltige und enzymatische Bioprozesse

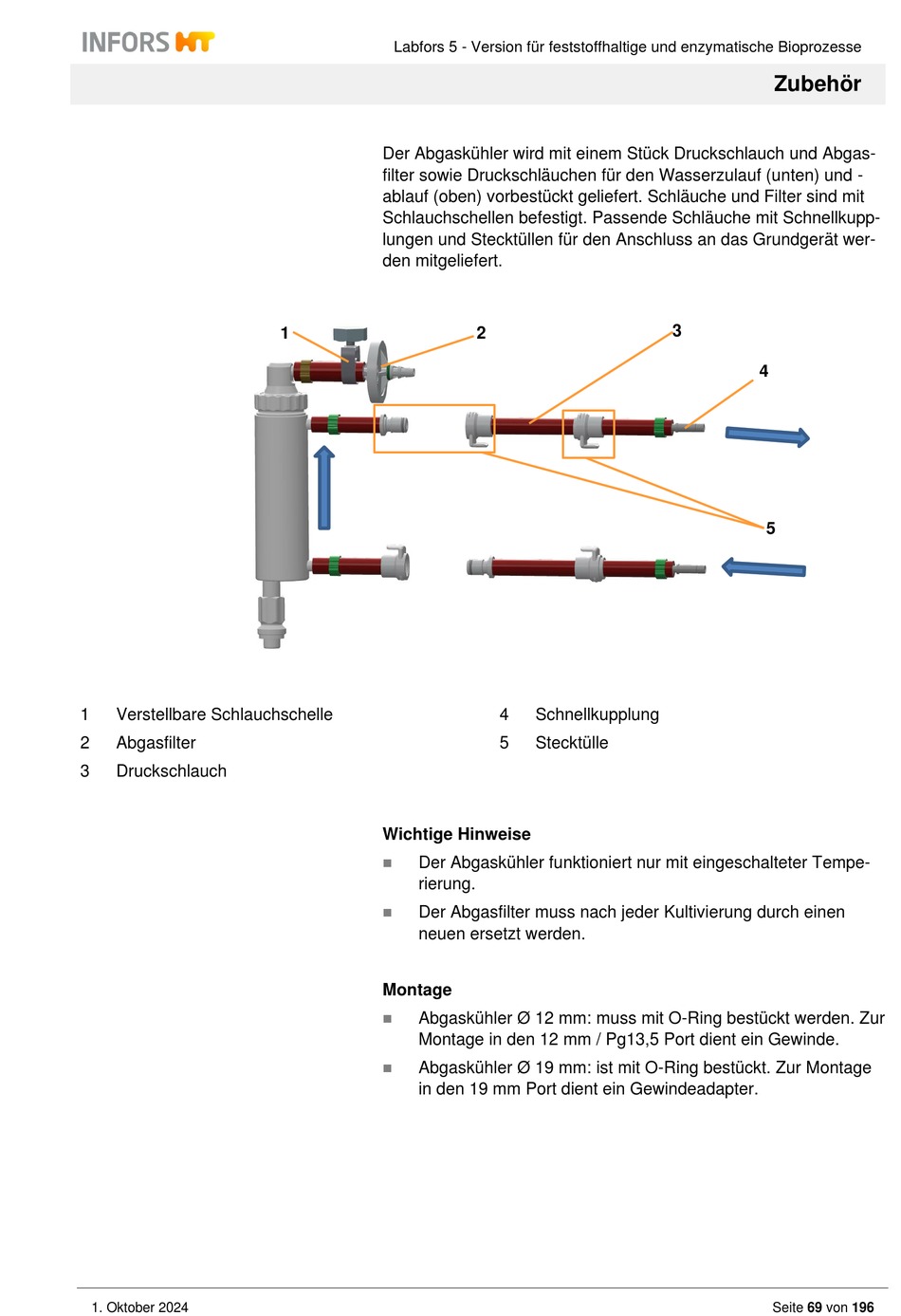

Der Abgaskühler wird mit einem Stück Druckschlauch und Abgas-
filter sowie Druckschläuchen für den Wasserzulauf (unten) und -
ablauf (oben) vorbestückt geliefert. Schläuche und Filter sind mit
Schlauchschellen befestigt. Passende Schläuche mit Schnellkupp-
lungen und Stecktüllen für den Anschluss an das Grundgerät wer-
den mitgeliefert.
1
Wichtige Hinweise
◼
Der Abgaskühler funktioniert nur mit eingeschalteter Tempe-
rierung.
◼
Der Abgasfilter muss nach jeder Kultivierung durch einen
neuen ersetzt werden.
Montage
◼
Abgaskühler Ø 12 mm: muss mit O-Ring bestückt werden. Zur
Montage in den 12 mm / Pg13,5 Port dient ein Gewinde.
◼
Abgaskühler Ø 19 mm: ist mit O-Ring bestückt. Zur Montage
in den 19 mm Port dient ein Gewindeadapter.
2
4
Schnellkupplung
5
Stecktülle
Zubehör
3
4
5
Seite 69 von 196
