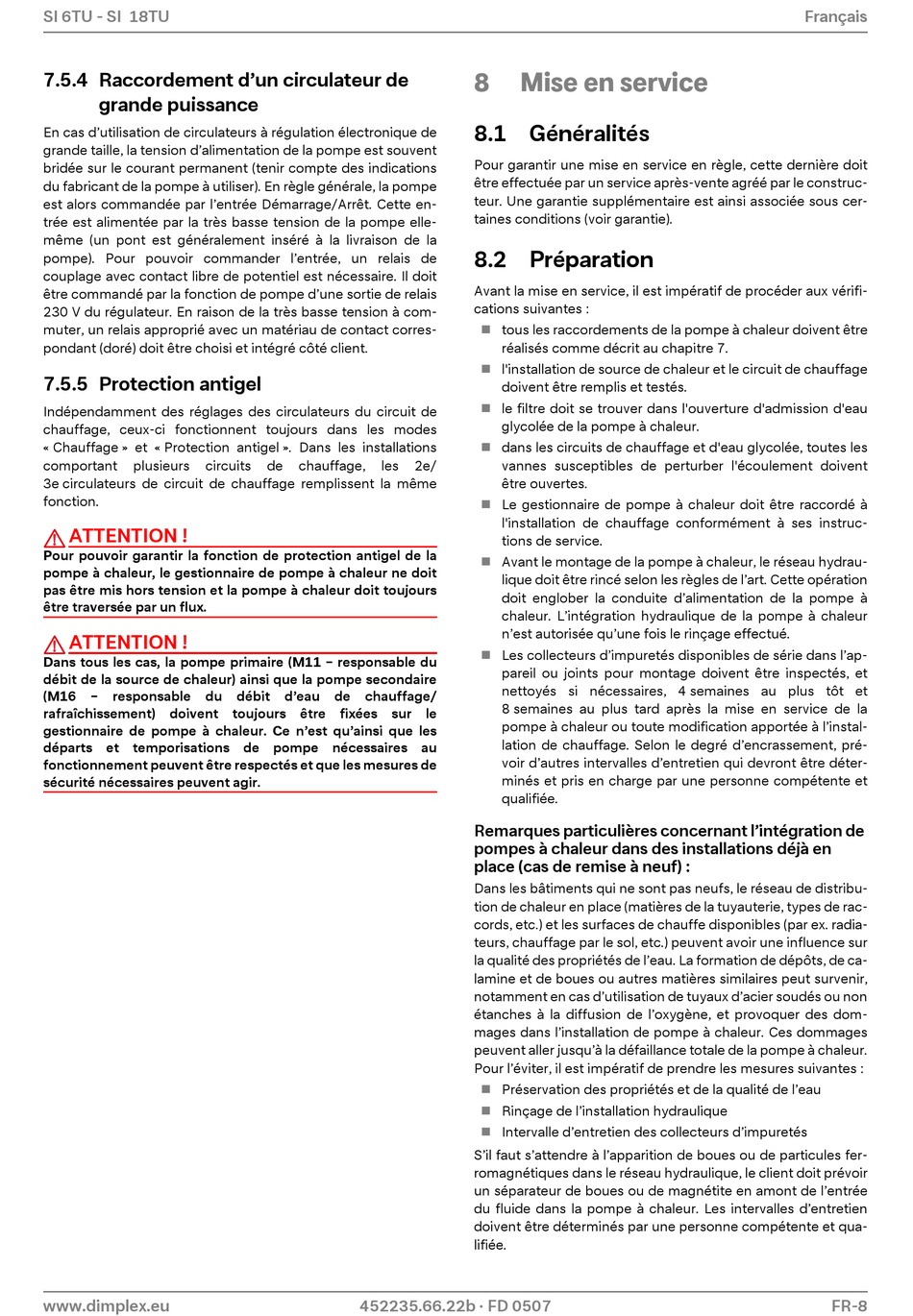

SI 6TU - SI 18TU
7.5.4 Raccordement d'un circulateur de
grande puissance
En cas d'utilisation de circulateurs à régulation électronique de
grande taille, la tension d'alimentation de la pompe est souvent
bridée sur le courant permanent (tenir compte des indications
du fabricant de la pompe à utiliser). En règle générale, la pompe
est alors commandée par l'entrée Démarrage/Arrêt. Cette en-
trée est alimentée par la très basse tension de la pompe elle-
même (un pont est généralement inséré à la livraison de la
pompe). Pour pouvoir commander l'entrée, un relais de
couplage avec contact libre de potentiel est nécessaire. Il doit
être commandé par la fonction de pompe d'une sortie de relais
230 V du régulateur. En raison de la très basse tension à com-
muter, un relais approprié avec un matériau de contact corres-
pondant (doré) doit être choisi et intégré côté client.

7.5.5 Protection antigel

Indépendamment des réglages des circulateurs du circuit de
chauffage, ceux-ci fonctionnent toujours dans les modes
« Chauffage » et « Protection antigel ». Dans les installations
comportant plusieurs circuits
3e circulateurs de circuit de chauffage remplissent la même
fonction.
ATTENTION !
Pour pouvoir garantir la fonction de protection antigel de la
pompe à chaleur, le gestionnaire de pompe à chaleur ne doit
pas être mis hors tension et la pompe à chaleur doit toujours
être traversée par un flux.
ATTENTION !
Dans tous les cas, la pompe primaire (M11 – responsable du
débit de la source de chaleur) ainsi que la pompe secondaire
(M16 – responsable du débit d'eau de chauffage/
rafraîchissement) doivent toujours être fixées sur le
gestionnaire de pompe à chaleur. Ce n'est qu'ainsi que les
départs et temporisations de pompe nécessaires au
fonctionnement peuvent être respectés et que les mesures de
sécurité nécessaires peuvent agir.
www.dimplex.eu
de chauffage, les 2e/
452235.66.22b · FD 0507
8

Mise en service

8.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous cer-
taines conditions (voir garantie).
8.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifi-
cations suivantes :
tous les raccordements de la pompe à chaleur doivent être

réalisés comme décrit au chapitre 7.
 l'installation de source de chaleur et le circuit de chauffage
doivent être remplis et testés.
 le filtre doit se trouver dans l'ouverture d'admission d'eau
glycolée de la pompe à chaleur.
dans les circuits de chauffage et d'eau glycolée, toutes les

vannes susceptibles de perturber l'écoulement doivent
être ouvertes.
 Le gestionnaire de pompe à chaleur doit être raccordé à
l'installation de chauffage conformément à ses instruc-
tions de service.
Avant le montage de la pompe à chaleur, le réseau hydrau-

lique doit être rincé selon les règles de l'art. Cette opération
doit englober la conduite d'alimentation de la pompe à
chaleur. L'intégration hydraulique de la pompe à chaleur
n'est autorisée qu'une fois le rinçage effectué.
Les collecteurs d'impuretés disponibles de série dans l'ap-

pareil ou joints pour montage doivent être inspectés, et
nettoyés si nécessaires, 4 semaines au plus tôt et
8 semaines au plus tard après la mise en service de la
pompe à chaleur ou toute modification apportée à l'instal-
lation de chauffage. Selon le degré d'encrassement, pré-
voir d'autres intervalles d'entretien qui devront être déter-
minés et pris en charge par une personne compétente et
qualifiée.
Remarques particulières concernant l'intégration de
pompes à chaleur dans des installations déjà en
place (cas de remise à neuf) :
Dans les bâtiments qui ne sont pas neufs, le réseau de distribu-
tion de chaleur en place (matières de la tuyauterie, types de rac-
cords, etc.) et les surfaces de chauffe disponibles (par ex. radia-
teurs, chauffage par le sol, etc.) peuvent avoir une influence sur
la qualité des propriétés de l'eau. La formation de dépôts, de ca-
lamine et de boues ou autres matières similaires peut survenir,
notamment en cas d'utilisation de tuyaux d'acier soudés ou non
étanches à la diffusion de l'oxygène, et provoquer des dom-
mages dans l'installation de pompe à chaleur. Ces dommages
peuvent aller jusqu'à la défaillance totale de la pompe à chaleur.
Pour l'éviter, il est impératif de prendre les mesures suivantes :
 Préservation des propriétés et de la qualité de l'eau
 Rinçage de l'installation hydraulique
 Intervalle d'entretien des collecteurs d'impuretés
S'il faut s'attendre à l'apparition de boues ou de particules fer-
romagnétiques dans le réseau hydraulique, le client doit prévoir
un séparateur de boues ou de magnétite en amont de l'entrée
du fluide dans la pompe à chaleur. Les intervalles d'entretien
doivent être déterminés par une personne compétente et qua-
lifiée.
