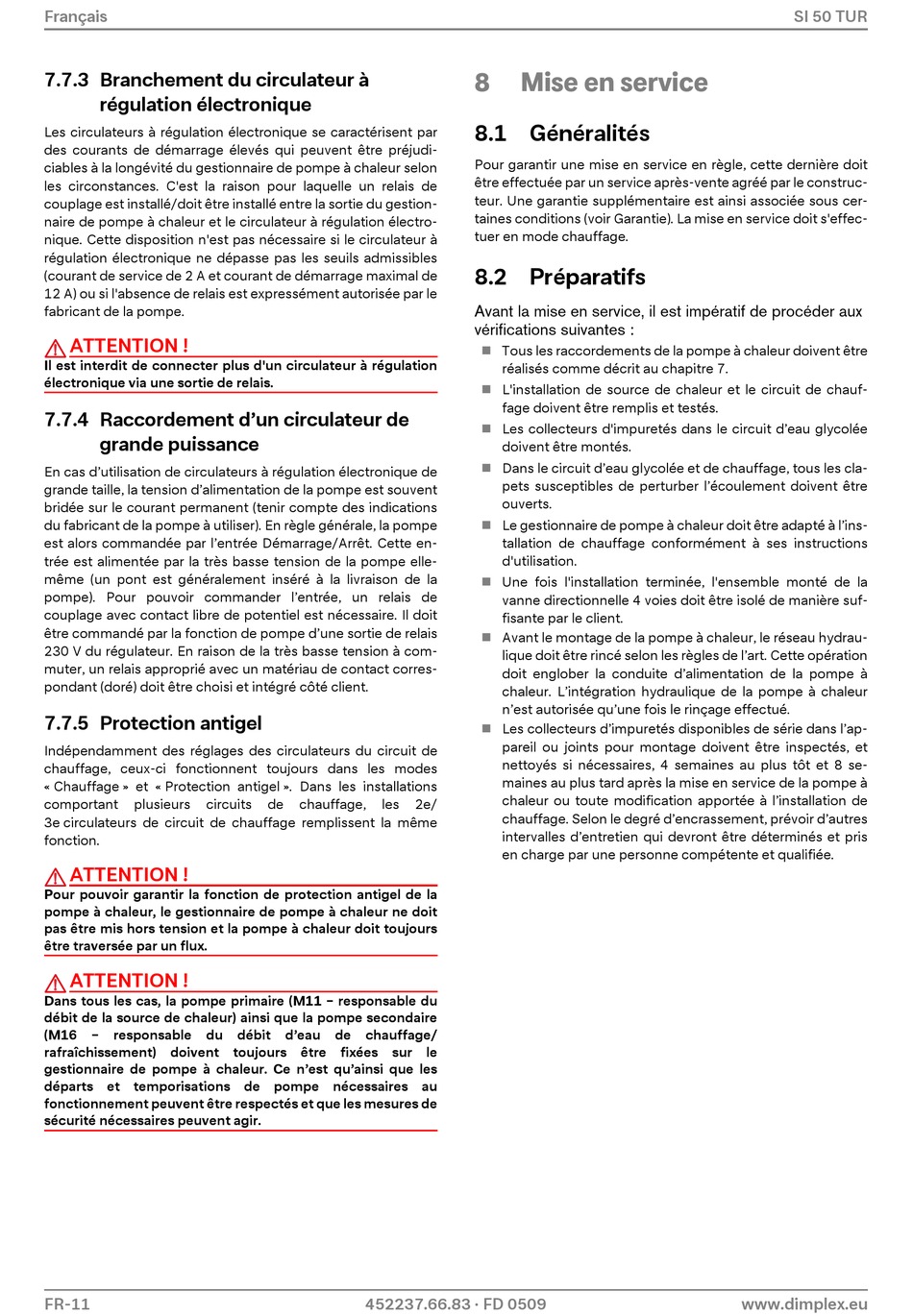

Français
7.7.3 Branchement du circulateur à
régulation électronique
Les circulateurs à régulation électronique se caractérisent par
des courants de démarrage élevés qui peuvent être préjudi-
ciables à la longévité du gestionnaire de pompe à chaleur selon
les circonstances. C'est la raison pour laquelle un relais de
couplage est installé/doit être installé entre la sortie du gestion-
naire de pompe à chaleur et le circulateur à régulation électro-
nique. Cette disposition n'est pas nécessaire si le circulateur à
régulation électronique ne dépasse pas les seuils admissibles
(courant de service de 2 A et courant de démarrage maximal de
12 A) ou si l'absence de relais est expressément autorisée par le
fabricant de la pompe.
ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulation
électronique via une sortie de relais.
7.7.4 Raccordement d'un circulateur de
grande puissance
En cas d'utilisation de circulateurs à régulation électronique de
grande taille, la tension d'alimentation de la pompe est souvent
bridée sur le courant permanent (tenir compte des indications
du fabricant de la pompe à utiliser). En règle générale, la pompe
est alors commandée par l'entrée Démarrage/Arrêt. Cette en-
trée est alimentée par la très basse tension de la pompe elle-
même (un pont est généralement inséré à la livraison de la
pompe). Pour pouvoir commander l'entrée, un relais de
couplage avec contact libre de potentiel est nécessaire. Il doit
être commandé par la fonction de pompe d'une sortie de relais
230 V du régulateur. En raison de la très basse tension à com-
muter, un relais approprié avec un matériau de contact corres-
pondant (doré) doit être choisi et intégré côté client.

7.7.5 Protection antigel

Indépendamment des réglages des circulateurs du circuit de
chauffage, ceux-ci fonctionnent toujours dans les modes
« Chauffage » et « Protection antigel ». Dans les installations
comportant plusieurs circuits
3e circulateurs de circuit de chauffage remplissent la même
fonction.
ATTENTION !
Pour pouvoir garantir la fonction de protection antigel de la
pompe à chaleur, le gestionnaire de pompe à chaleur ne doit
pas être mis hors tension et la pompe à chaleur doit toujours
être traversée par un flux.
ATTENTION !
Dans tous les cas, la pompe primaire (M11 – responsable du
débit de la source de chaleur) ainsi que la pompe secondaire
(M16 – responsable du débit d'eau de chauffage/
rafraîchissement) doivent toujours être fixées sur le
gestionnaire de pompe à chaleur. Ce n'est qu'ainsi que les
départs et temporisations de pompe nécessaires au
fonctionnement peuvent être respectés et que les mesures de
sécurité nécessaires peuvent agir.
FR-11
de chauffage, les 2e/
452237.66.83 · FD 0509
8

Mise en service

8.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous cer-
taines conditions (voir Garantie). La mise en service doit s'effec-
tuer en mode chauffage.
8.2 Préparatifs
Avant la mise en service, il est impératif de procéder aux
vérifications suivantes :
Tous les raccordements de la pompe à chaleur doivent être

réalisés comme décrit au chapitre 7.
 L'installation de source de chaleur et le circuit de chauf-
fage doivent être remplis et testés.
 Les collecteurs d'impuretés dans le circuit d'eau glycolée
doivent être montés.
Dans le circuit d'eau glycolée et de chauffage, tous les cla-

pets susceptibles de perturber l'écoulement doivent être
ouverts.
 Le gestionnaire de pompe à chaleur doit être adapté à l'ins-
tallation de chauffage conformément à ses instructions
d'utilisation.
Une fois l'installation terminée, l'ensemble monté de la

vanne directionnelle 4 voies doit être isolé de manière suf-
fisante par le client.
 Avant le montage de la pompe à chaleur, le réseau hydrau-
lique doit être rincé selon les règles de l'art. Cette opération
doit englober la conduite d'alimentation de la pompe à
chaleur. L'intégration hydraulique de la pompe à chaleur
n'est autorisée qu'une fois le rinçage effectué.
Les collecteurs d'impuretés disponibles de série dans l'ap-

pareil ou joints pour montage doivent être inspectés, et
nettoyés si nécessaires, 4 semaines au plus tôt et 8 se-
maines au plus tard après la mise en service de la pompe à
chaleur ou toute modification apportée à l'installation de
chauffage. Selon le degré d'encrassement, prévoir d'autres
intervalles d'entretien qui devront être déterminés et pris
en charge par une personne compétente et qualifiée.
SI 50 TUR
