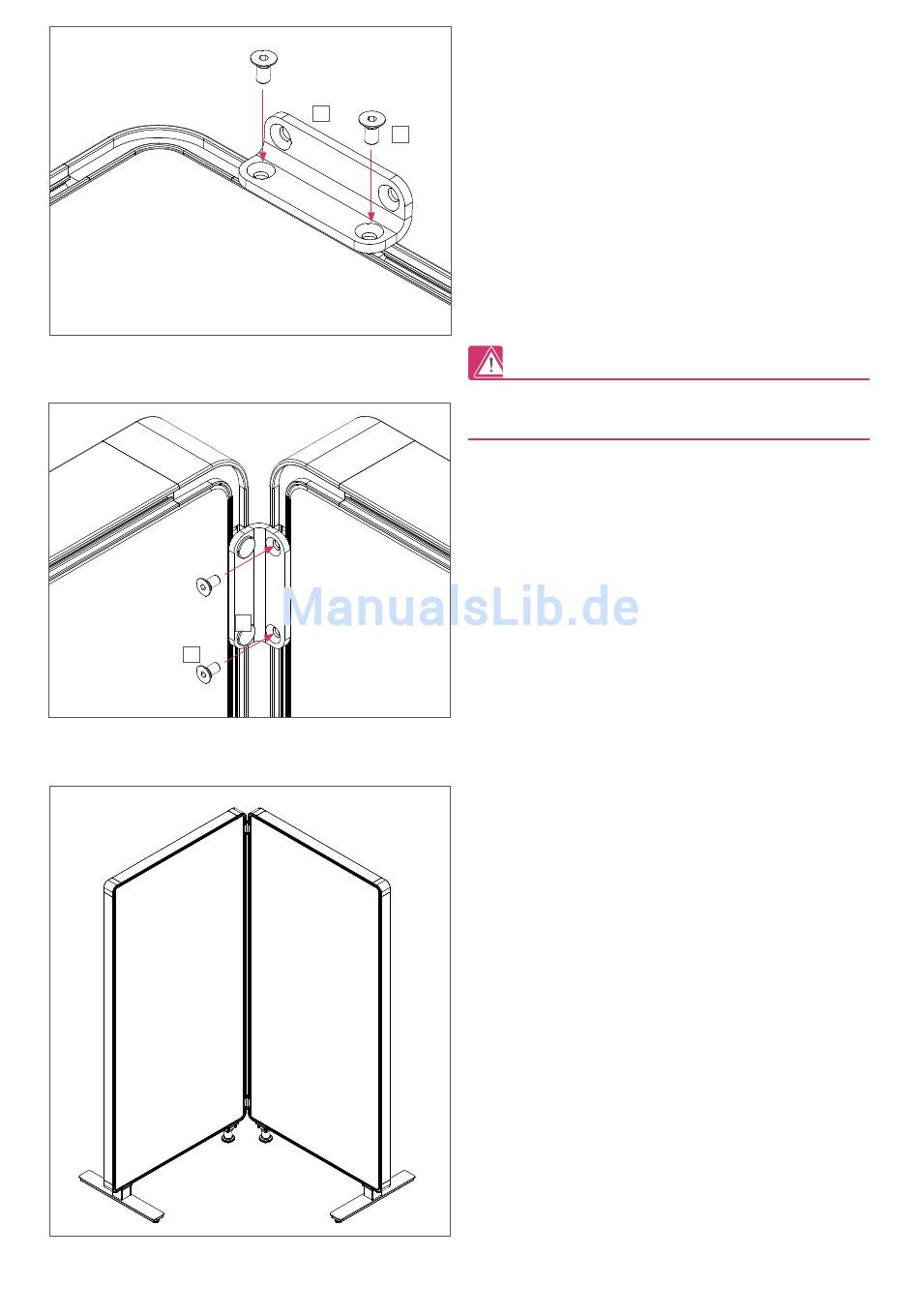

Darstellung 19: Verschraubung des Winkelverbinders (N)
P
Darstellung 20: Verschraubung des Winkelverbinders (N)
Darstellung 21: Fertig verbundene Stellwände
16
N
P
Q
L
Verschrauben der Winkelverbinder am vertikalen Rahmenprofil
der Stellwand
a. Setzen Sie die Winkelverbinder (N) auf die vorpositionierten
Nutensteine der ersten Stellwand auf.
b. Schrauben Sie nun die Schrauben (P) in die Nutensteine der
ersten Stellwand fest ein. Das empfohlene Anzugsmoment mit
Drehmomentschlüssel beträgt 2,5 Nm ± 0,5 Nm (siehe Darstel-
lung 19).
c. Richten Sie nun die Stellwände möglichst mit einer zweiten Person
auf. Eine zweite Person erleichtert die weitere Montage der
Winkelverbinder. Positionieren Sie die Stellwände im entsprechen-
den Winkel (90° / 120° / 135° / 180°) zueinander.
Achten Sie vor dem Aufrichten der Stellwand auf eine korrekte
Montage der entsprechenden Stellfüße (siehe Seite 14).
d. Schrauben Sie nun die Schrauben (P) in die Nutensteine der
zweiten/weiteren Stellwand fest ein. Das empfohlene Anzugsmo-
ment mit Drehmomentschlüssel beträgt 2,5 Nm ± 0,5 Nm (siehe
Darstellung 20).
e. Drücken Sie nun die Abdeckkappen (Q) in die Schrauben (P) der
Winkelverbinder ein (siehe Darstellung 20).
f. Die Stellwände sind nun im gewünschten Winkel miteinander
verbunden (mit zwei Winkelverbindern pro Verbindung, siehe
Darstellung 21).
