unteres Rahmenprofil
C
D

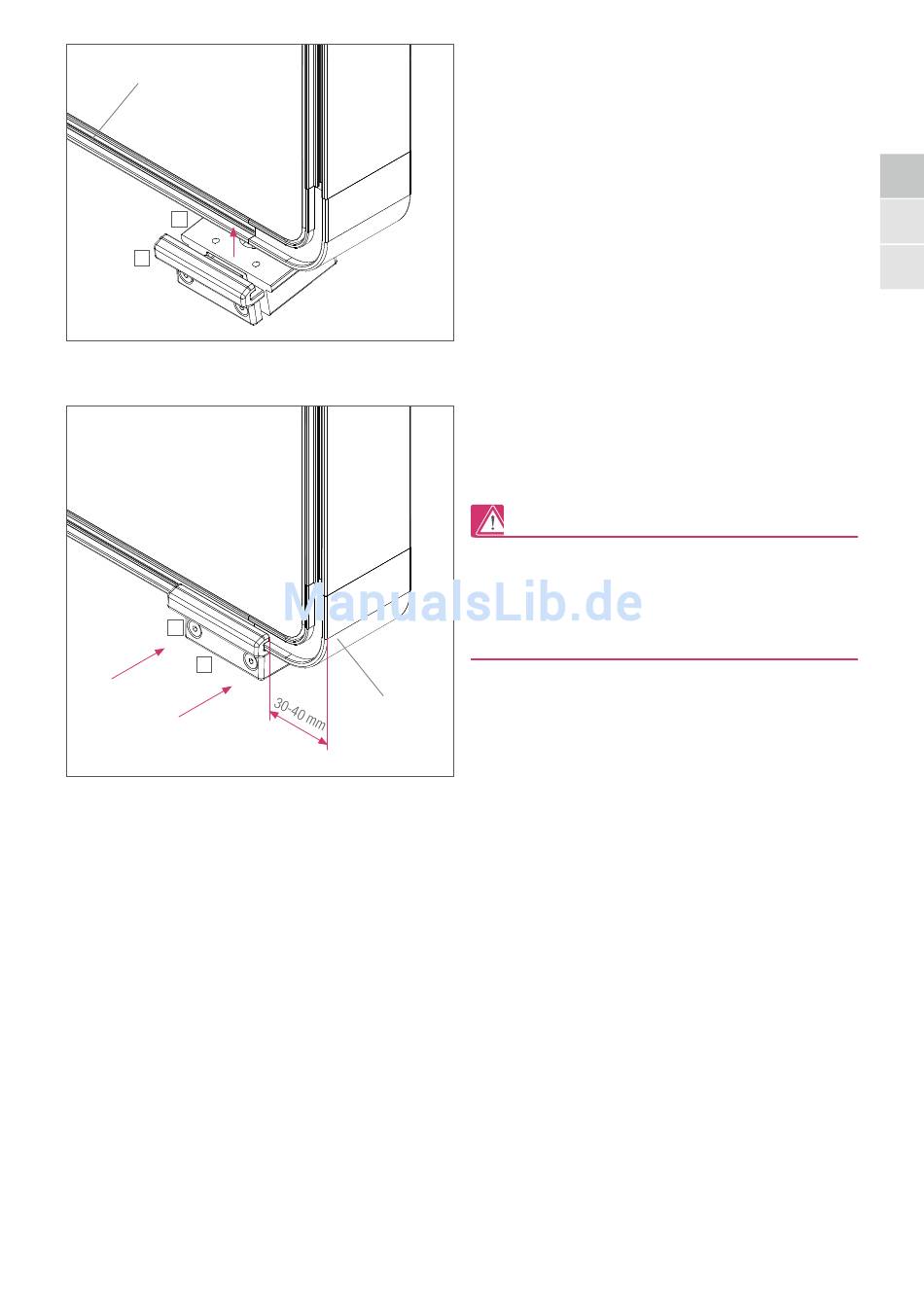

Darstellung 3: Anbringung am unteren Rahmenprofil
H
D
Darstellung 4: Positionierung am unteren Rahmenprofil
Positionieren und Aufschrauben der Klammern auf das untere
Rahmenprofil
a. Legen Sie die Stellwand (A) seitlich auf eine saubere und ebene
Unterlage.
b. Bringen Sie die gem. S. 8 entsprechend vorbereitete Klammerplat-
te (C) und Klammer (D) an das untere Rahmenprofil der Stellwand
(A) an, siehe Darstellung 3.
Achten Sie auf die Einhaltung des Abstands zur Außenkante des
Rahmens von 30-40 mm (siehe Darstellung 4), damit eine
hinreichende Überlappung zwischen Klammer (D) und Eckknoten
der Stellwand gewährleistet ist. Eine abweichende Positionierung
am unteren Rahmenprofil der Stellwand führt zu einer Instabilität
des Gesamtsystems.
c. Ziehen Sie die Schrauben (H) mit Hilfe eines 2,5 mm Innensechs-
kantschlüssels fest an. Das empfohlene Anzugsmoment mit
Drehmomentschlüssel beträgt 2,5 Nm ± 0,5 Nm .
d. Führen Sie die Schritte b und c auf der gegenüberliegenden Seite
des unteren Rahmenprofils erneut durch.
Achten Sie unbedingt darauf, dass die Schrauben fest angezogen sind
(empfohlenes Anzugsmoment: 2,5 Nm ± 0,5 Nm) und eine hinreichend
feste Verbindung zwischen Klammer und Rahmen besteht. Zu geringe
Anzugskräfte beim Anziehen der Schrauben können ein Lösen und
Umfallen der Trennwand verursachen und zu Verletzungen führen.
