Rehau RAUWORKS PARTITION Montage- Und Bedienungsanleitung Seite 6

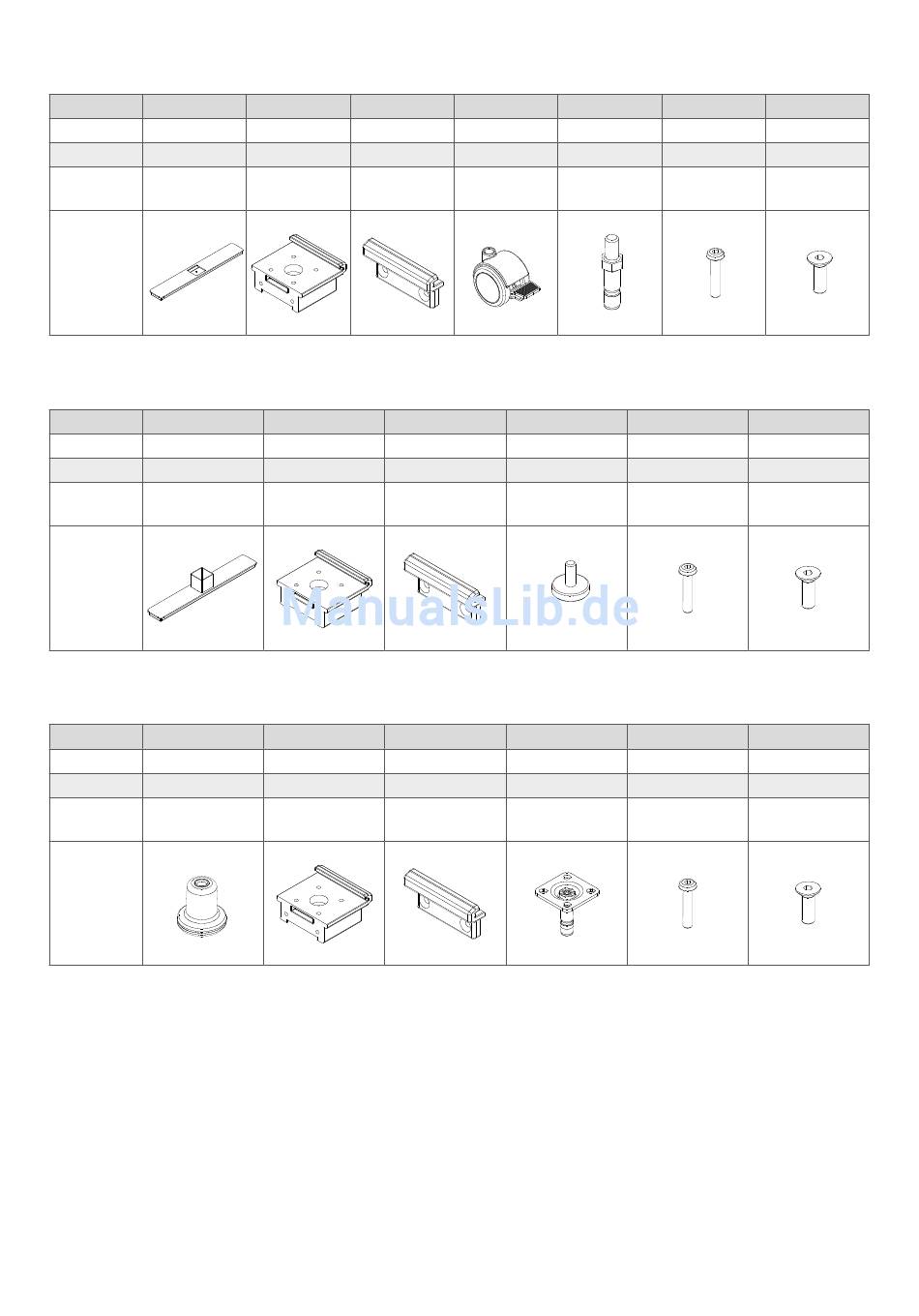

Standelemente
Beidseitiger Ausleger auf Rollen:
Pos B
Bezeichnung Ausleger
Menge 1x
Maße (mm) 68 x 20,5 x 455
(B x H x T)
Abbildung
Beidseitiger Ausleger auf Stellgleitern:
Pos J
Bezeichnung Ausleger
Menge 1x
Maße (mm) 68 x 71 x 455
(B x H x T)
Abbildung
Stellfüße bei Verkettung:
Pos L
Bezeichnung Stellfuß mit Filz
Menge 1x
Maße (mm) D55x62
Abbildung
6
C D
Klammerplatte Klammer
1x 1x
59 x 28 x 52 59 x 28 x 16,5
(B x H x T) (B x H x T)
C D
Klammerplatte Klammer
1x 1x
59 x 28 x 52 59 x 28 x 16,5
(B x H x T) (B x H x T)
C D
Klammerplatte Klammer
1x 1x
59 x 28 x 52 59 x 28 x 16,5
(B x H x T) (B x H x T)
E F
Rolle Gewindestift
2x 2x
71 x 55 x 51 D10x50
(B x H x T)
K G
Stellgleiter Schraube
2x 4x
D29x24 M4x16
M G
Anschraubplatte Schraube
2x 4x
38 x 40 x 38 M4x16
(B x H x T)
G H
Schraube Schraube
4x 2x
M4x16 M4x12
H
Schraube
2x
M4x12
H
Schraube
2x
M4x12
