Rehau RAUWORKS PARTITION Montage- Und Bedienungsanleitung Seite 13

A

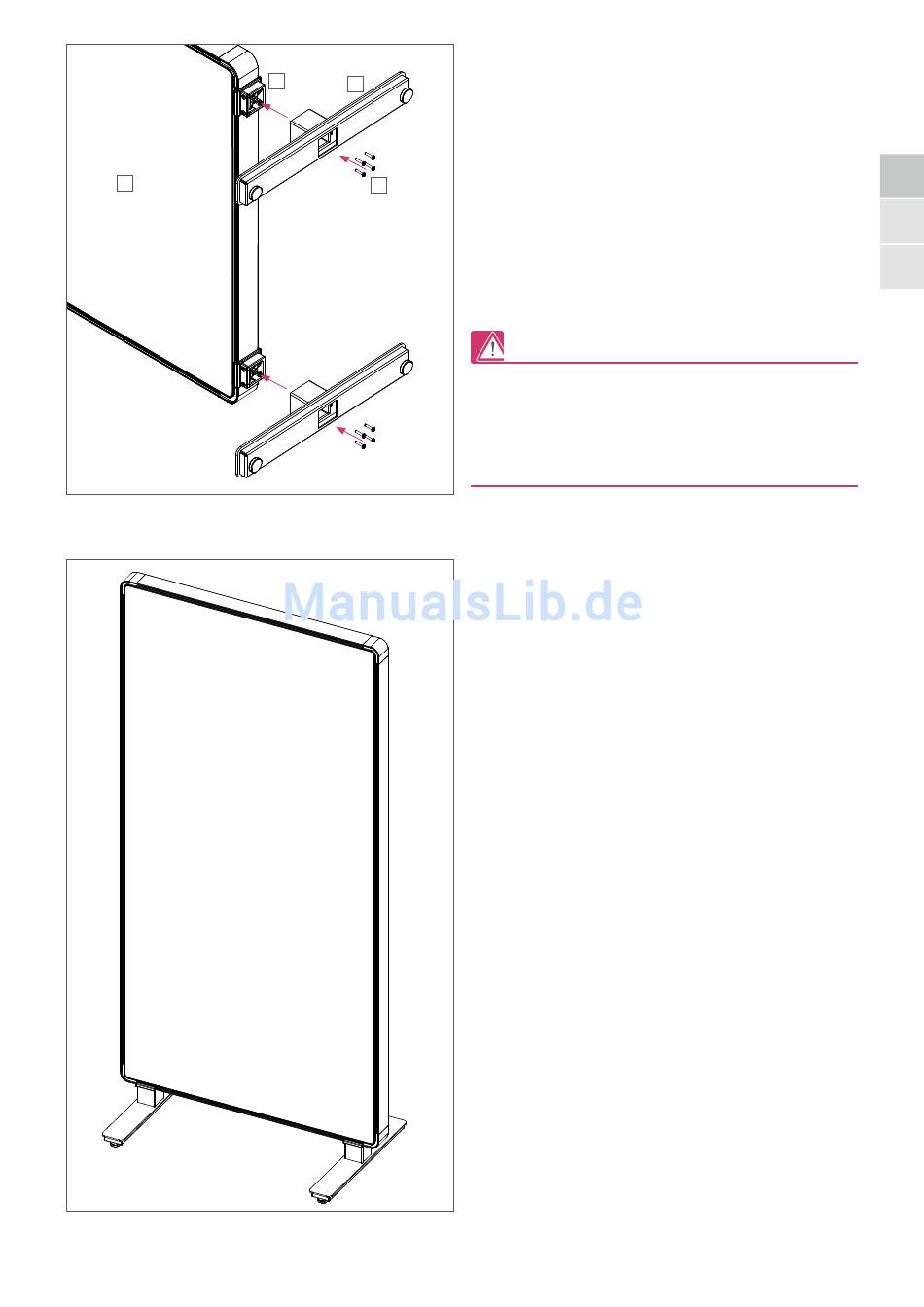

Darstellung 11: Montage des Auslegers
Darstellung 12: Fertig montierter Ausleger
C
J
G
Befestigung des Auslegers mit Stellgleitern an der Stellwand
a. Schrauben Sie die Schrauben (G) durch den Ausleger (J) in die
Klammerplatte (C) ein und ziehen Sie diese mit Hilfe des 2,5 mm
Inbusschlüssels fest an (siehe Darstellung 11). Das empfohlene
Anzugsmoment mit Drehmomentschlüssel beträgt
2,5 Nm ± 0,5 Nm.
b. Führen Sie Schritt a für die Montage des zweiten Auslegers mit
Stellgleitern erneut durch.
c. Die Ausleger sind nun fertig montiert. Stellen Sie jetzt die
Stellwand mit den Auslegern auf (siehe Darstellung 12).
Achten Sie unbedingt darauf, dass die Schrauben fest angezogen sind
(empfohlenes Anzugsmoment: 2,5 Nm ± 0,5 Nm). Bei Nichtbeachtung
besteht die Gefahr, dass die Ausleger mit Stellgleitern nicht hinreichend
mit der Stellwand verbunden sind. Als Konsequenz droht ein Lösen der
Stellwand von den Auslegern mit Verletzungsgefahr.
