K

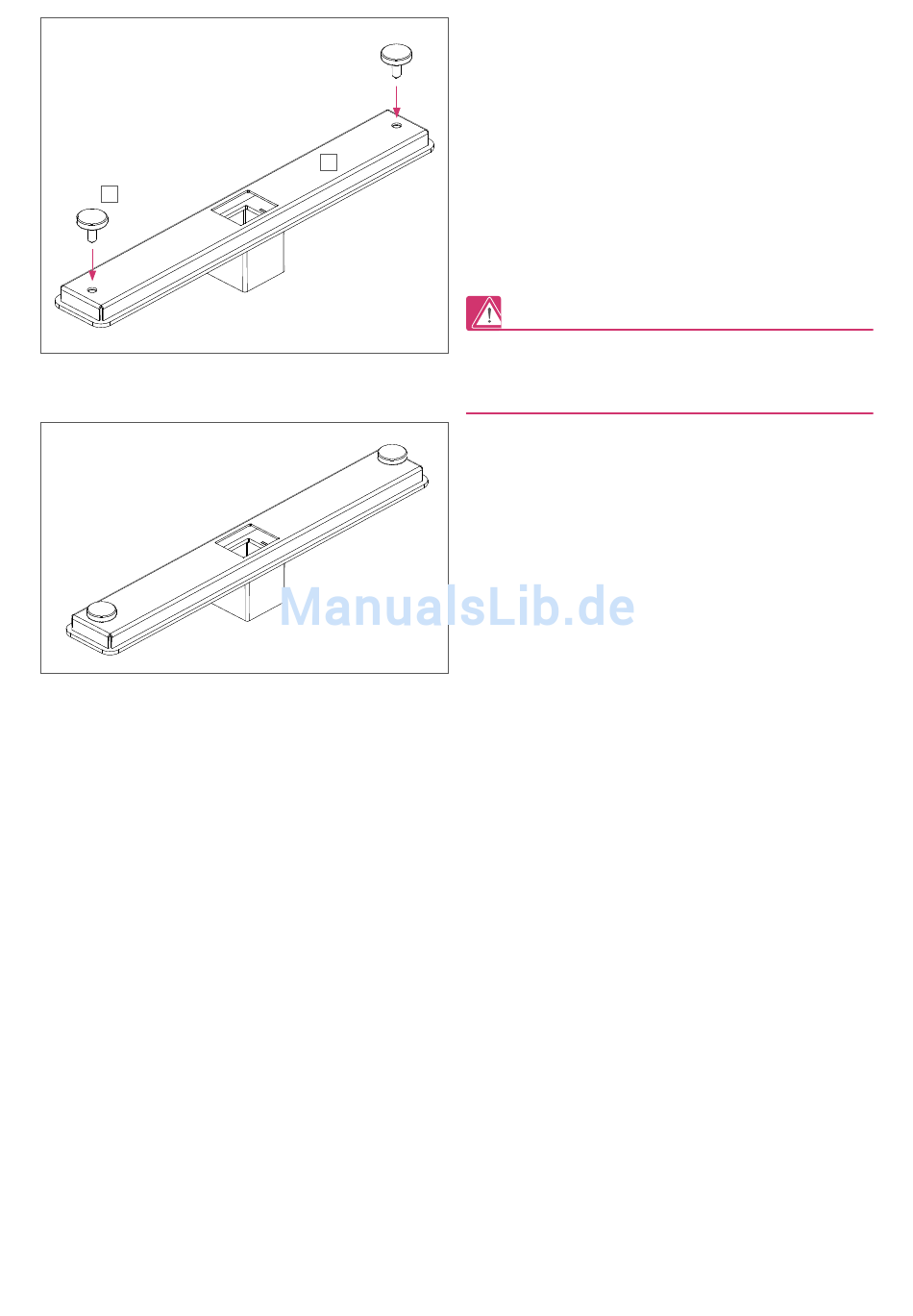

Darstellung 9: Montage des Auslegers
Darstellung 10: Fertig montierter Ausleger
12
4 1 3
a. Fügen Sie die Klammerplatte und Klammer analog der Beschrei-
bung auf S. 8 zusammen.
b. Schrauben Sie die Klammern analog der Beschreibung auf S. 9
auf das untere Rahmenprofil auf.
J
c. Schrauben Sie die zwei Stellgleiter (K) vollständig bis zum
Anschlag in den Ausleger (J) ein (siehe Darstellung 9).
d. Führen Sie Schritt c für die Montage des zweiten Auslegers mit
Stellgleitern erneut durch.
Achten Sie auf korrekten Sitz des Stellgleiters.
Bei Nichtbeachten besteht die Gefahr, dass die Standsicherheit der
Trennwand beeinträchtigt ist.
Montage des beidseitigen Auslegers auf Stellgleitern
