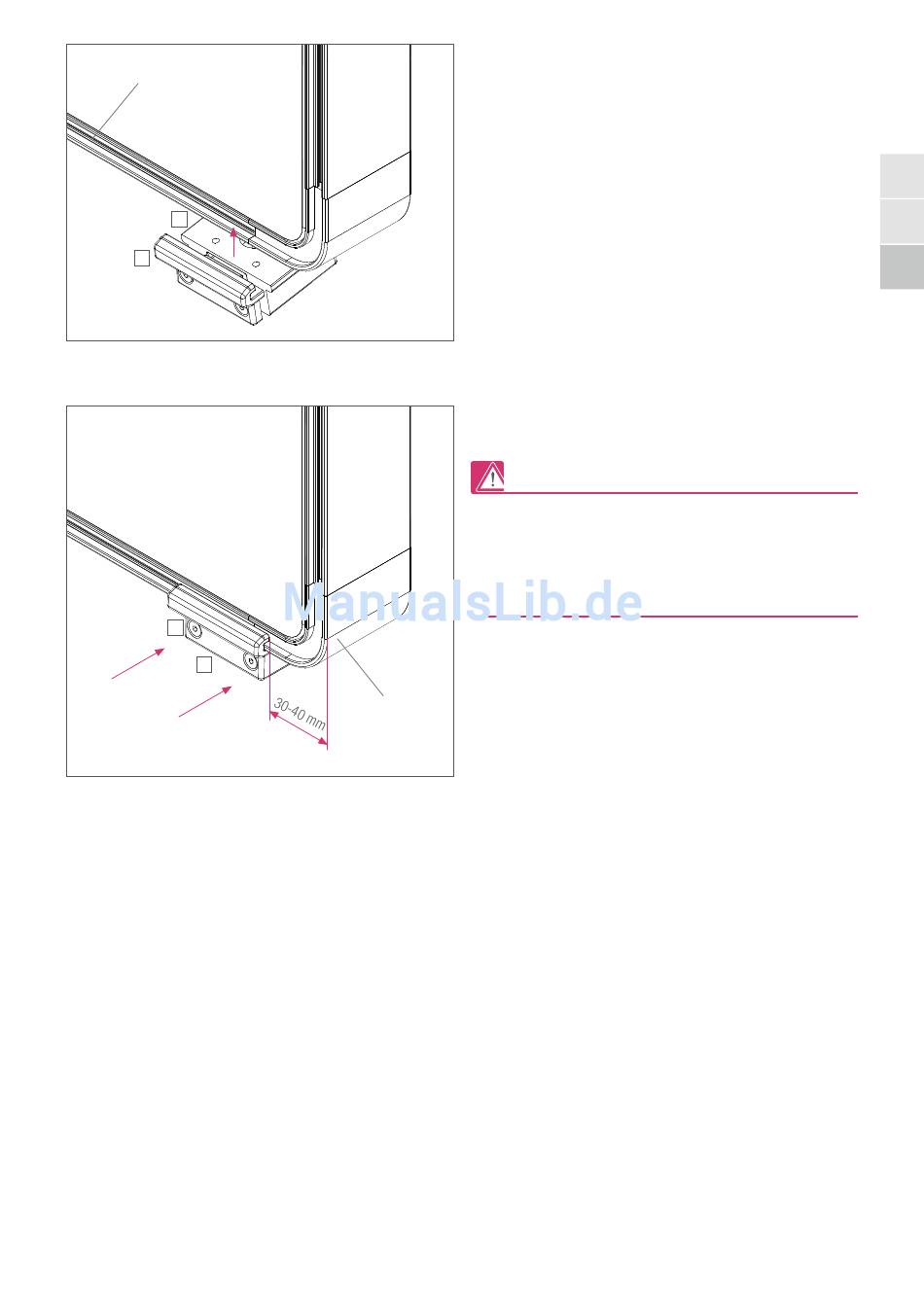

Illustration 3 : montage sur le profilé d'encadrement inférieur
H
D
Illustration 4 : positionnement sur le profilé d'encadrement inférieur
Positionnement et fixation des mâchoires sur le profilé
d'encadrement inférieur
a. Posez la cloison (A) latéralement sur un support propre et plan.
b. Installez les ensembles mâchoire fixe (C) et mobile (D) assemblés
comme indiqué en page 8 sur le profilé d'encadrement inférieur
de la cloison (A), voir illustration 3.
Veillez à respecter une distance de 30 à 40 mm par rapport au
bord extérieur du cadre (voir illustration 4) de manière à obtenir un
débord suffisant entre mâchoire (D) et pièce d'angle de la cloison.
Un positionnement différent sur le profilé d'encadrement inférieur
de la cloison entraînerait une instabilité de l'ensemble du système.
c. Resserrez fermement les vis (H) à l'aide d'une clé Allen de 2,5
mm. Le couple de serrage à la clé dynamométrique est préconisé
à 2,5 Nm ± 0,5 Nm.
d. Réalisez les étapes b à c sur le côté opposé du profilé
d'encadrement inférieur.
Veillez impérativement au bon serrage des vis (couple de serrage
préconisé 2,5 Nm ± 0,5 Nm) et à ce que les mâchoires et le cadre
soient suffisamment solidarisés. Un serrage insuffisant des vis peut
entraîner le détachement et le renversement de la cloison avec un
risque de blessures.
