Montage Des Pièces De Jonction - Rehau RAUWORKS PARTITION Montage- Und Bedienungsanleitung

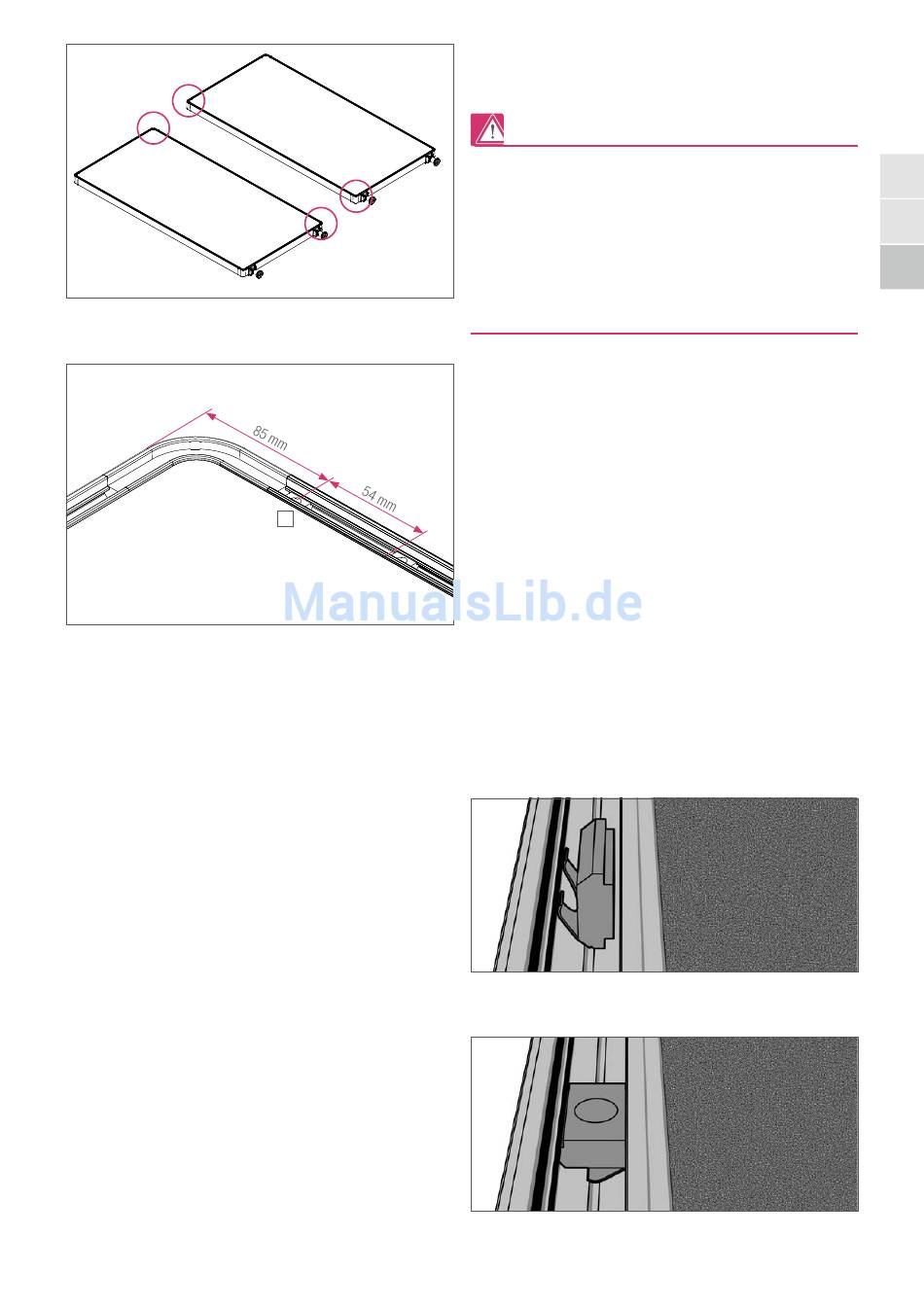

Illustration 15 : préparation à l'assemblage
Détail 16 : position des coulisseaux (R)
R
4 2 Montage des pièces de jonction (90° / 120° / 135° / 180°)
Montage des coulisseaux
Indication de montage :
Si vous souhaitez relier plusieurs cloisons selon un angle de 90°,
120° ou 135° et les équiper de supports d'accessoires (voir pages 17
à 20), fixez les supports d'accessoires et les caches correspondants
sur chaque cloison avant de procéder à l'assemblage des cloisons
entre elles.
La mise en place des caches des supports d'accessoires n'est plus
possible après coup.
Les étapes de mise en place des pièces de jonction en angle sont les
mêmes dans toutes les angles de liaison (90° / 120° / 135° / 180°).
a. Insérez quatre coulisseaux (R) dans le montant vertical (2 coulis-
seaux en haut et 2 en bas).
Veillez à ce que la patte d'accroche du coulisseau soit placée dans
le bon sens. Ouverture vers le haut (illustration 17). Appuyez sur le
bord du coulisseau pour l'enclencher à sa place définitive dans le
montant (illustration 18).
Positionnez les coulisseaux à une distance de 84 mm des bords
supérieur et inférieur du cadre avec un entraxe de 54 mm.
b. Répétez l'étape a pour la deuxième cloison et les suivantes le cas
échéant.
Veillez à placer des coulisseaux sur le côté opposé des cloisons de
manière à permettre l'assemblage (voir illustration 15).
Illustration 17 : mise en place du coulisseau (R)
Illustration 18 : coulisseau monté
