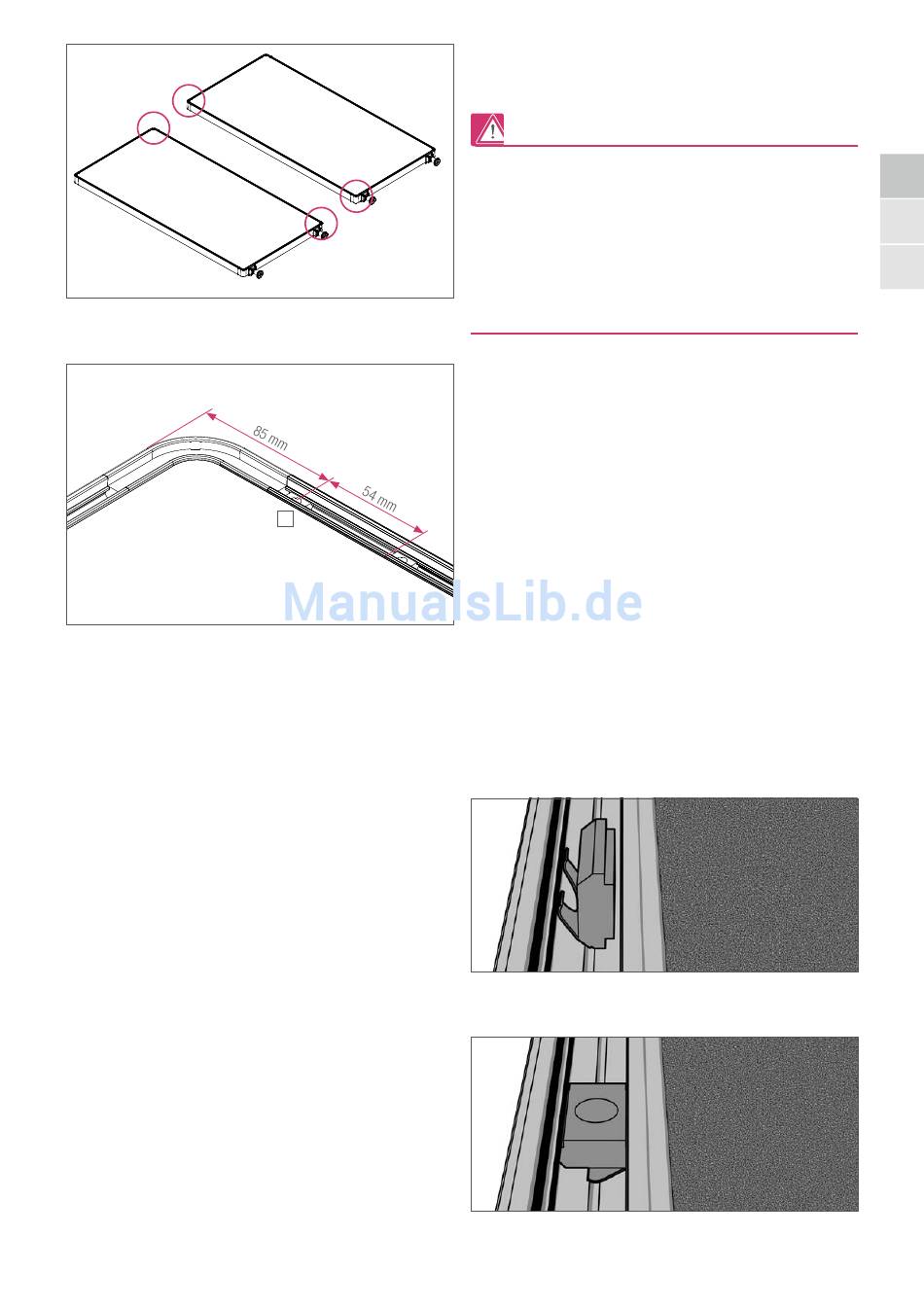

Darstellung 15: Vorbeitung zur Montage
Detaildarstellung 16: Position der Nutensteine (R)
R
4 2
Montage der Winkelverbinder (90° / 120° / 135° / 180°)
Montage der Nutensteine
Montagehinweis:
Bevor Sie mehrere Stellwände miteinander in den Winkeln von 90°,
120° oder 135° verbinden und daran Organisationsschienen
anbringen möchten (siehe S. 17-20), bringen Sie vor Verbindung der
Stellwandelelemente zunächst an jedes Einzelelement die Organisati-
onsschiene mit deren Abdeckkappen an.
Die Abdeckkappen der Organisationsschiene können nämlich
nachträglich nicht mehr aufgebracht werden.
Die nachfolgenden Schritte zur Montage der Winkelverbinder gelten
für alle Winkelkonfigurationen (90° / 120° / 135° / 180°).
a. Setzen Sie in die erste Stellwand vier Nutensteine (R) in das
vertikale Rahmenprofil ein (je 2 Nutensteine oben und unten).
Beachten Sie hierbei unbedingt die Montagerichtung des
Klemmflügels am Nutenstein. Offene Seite nach oben (siehe
Darstellung 17). Drücken Sie den Nutenstein an der Kante nach
unten für die endgültige Positionierung im Rahmenprofil (siehe
Darstellung 18).
Achten Sie auf einen Abstand von 85 mm zur Oberkante bzw.
Unterkante des Rahmens. Positionieren Sie die Nutensteine in
einem Abstand von jeweils 54 mm am vertikalen Rahmenprofil.
b. Wiederholen Sie Schritt a für die zweite Stellwand und gegebe-
nenfalls bei weiteren Stellwänden.
Achten Sie darauf, die Nutensteine auf der jeweils gegenüberlie-
genden Seite der Stellwände einzusetzen, damit eine Verkettung
der Stellwände möglich ist (siehe Darstellung 15).
Darstellung 17: Einsetzen des Nutensteins (R)
Darstellung 18: Nutenstein (R) fertig montiert
DE
EN
FR
15
