PRODUKTBESCHREIBUNG
Aufbau
Das Hubtürmodul RAUWORKS front mechanisch besteht aus den
folgenden Elementen:
- Hubtür
- Zwei Gegengewichtsmodule und Synchronisation
- Schrankkorpus, auf dem das Hubtürmodul montiert wurde

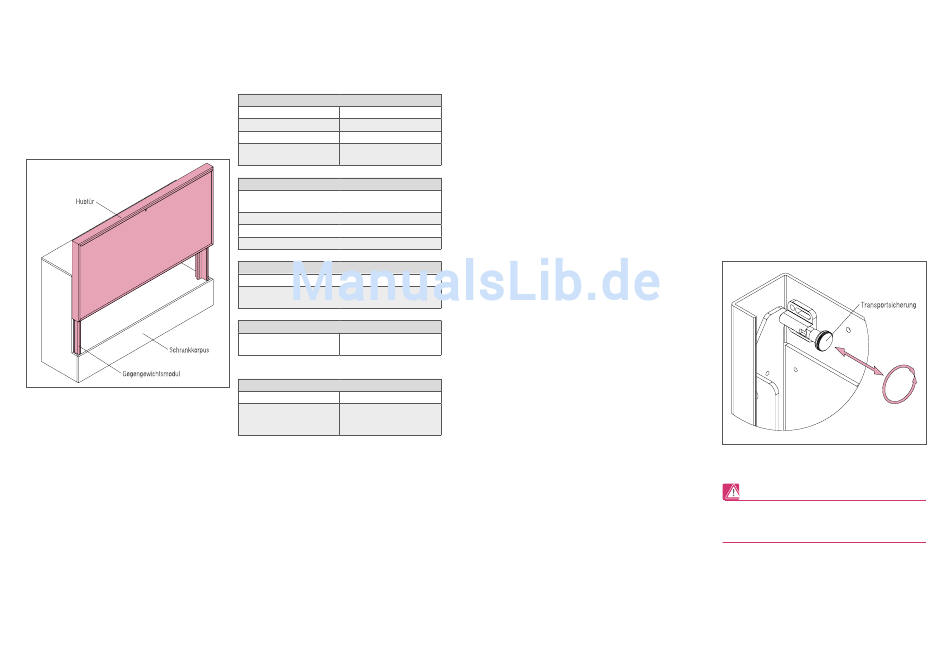

Darstellung 1
Die Gegengewichtsmodule mit Synchronisation sind im Schrankkorpus
integriert.
Die Hubtür ist über ein Führungssystem und eine Ausgleichsmechanik
mit dem Gegengewichtsmodul verbunden.
4
Technische Daten:
Abmessungen/Gewicht (ohne Schrankkorpus)
Tiefe
85 mm
Breite
1200 - 1800 mm
Höhe
900 - 1200 mm
Gewicht
60-115 kg
(je nach Größe und Ausführung)
Konstruktionsprinzip
Aluminiumrahmen pressblank (Beplankung erfolgt individuell durch
den Kunden)
Akustisch wirksame Rückwand mit Stoffbespannung
Front wahlweise akustisch wirksam oder mit Whiteboard
Gegengewichtsausgleich und Synchronisation über Zahnriemen
Höhenverstellung
Individuelle, stufenlose Höhenverstellung (mechanisch)
Hublänge 750 oder 1050 mm
Max. Verfahrkraft: 15 N
Akustische Wirksamkeit
Schallabsorptionsfläche gem.
1,7-2,5 m² (100-5000 Hz)*
ISO354 (Hallraum)
* Test mit Akustikversion Hubtür 900 x 1800 mm (geöffneter Zustand)
Umgebungsbedingungen
Umgebungstemperatur
+ 10 °C bis + 40 °C
Betriebsumgebung
Im Inneren von Gebäuden
(Büroumfeld). Nicht in
Feuchträumen betreiben.
VOR DER VERWENDUNG
Lieferumfang
Das Hubtürmodul RAUWORKS front mechanisch wird fertig montiert
geliefert.
Die Montage wird durch das Fachpersonal des Möbelherstellers bzw.
des Händlers vorgenommen.
Übrig gebliebene Verpackungsmaterialien werden durch den Büro-
möbelhersteller entsorgt.
Produkt kontrollieren
Überprüfen Sie, ob das Produkt beschädigt ist.
Ist das Produkt beschädigt, wenden Sie sich bitte an Ihren Händler
oder Hersteller, bei dem Sie das Produkt erworben haben.
Aufstellen
a. Der Schrank muss vor Inbetriebnahme waagerecht ausgerichtet
werden.
b. Korpusdeckel abnehmen (siehe zugehörige Information des
Schrankherstellers) und Transportsicherung lösen.
c. Hierzu den Verriegelungshebel (siehe Darstellung 2) herausziehen
und durch eine 90° Drehung vor erneutem Einrasten hindern.
Ohne Lösen der Transportsicherung kann das Hubtürmodul
RAUWORKS front mechanisch nicht geöffnet werden.
Für einen erneuten Transport muss die Transportsicherung
aktiviert werden. Hierzu Verriegelunghebel um 90° drehen bis er
einrastet und das Gewicht in seiner Position fixiert ist.
d. Korpusdeckel wieder befestigen.
e. Schutzfolie vom Whiteboard abziehen (gilt nur für Whiteboard
Version).
Darstellung 2
Warnung!
Die Transportsicherung muss immer aktiviert sein, wenn der Schrank
tranportiert wird.
5
