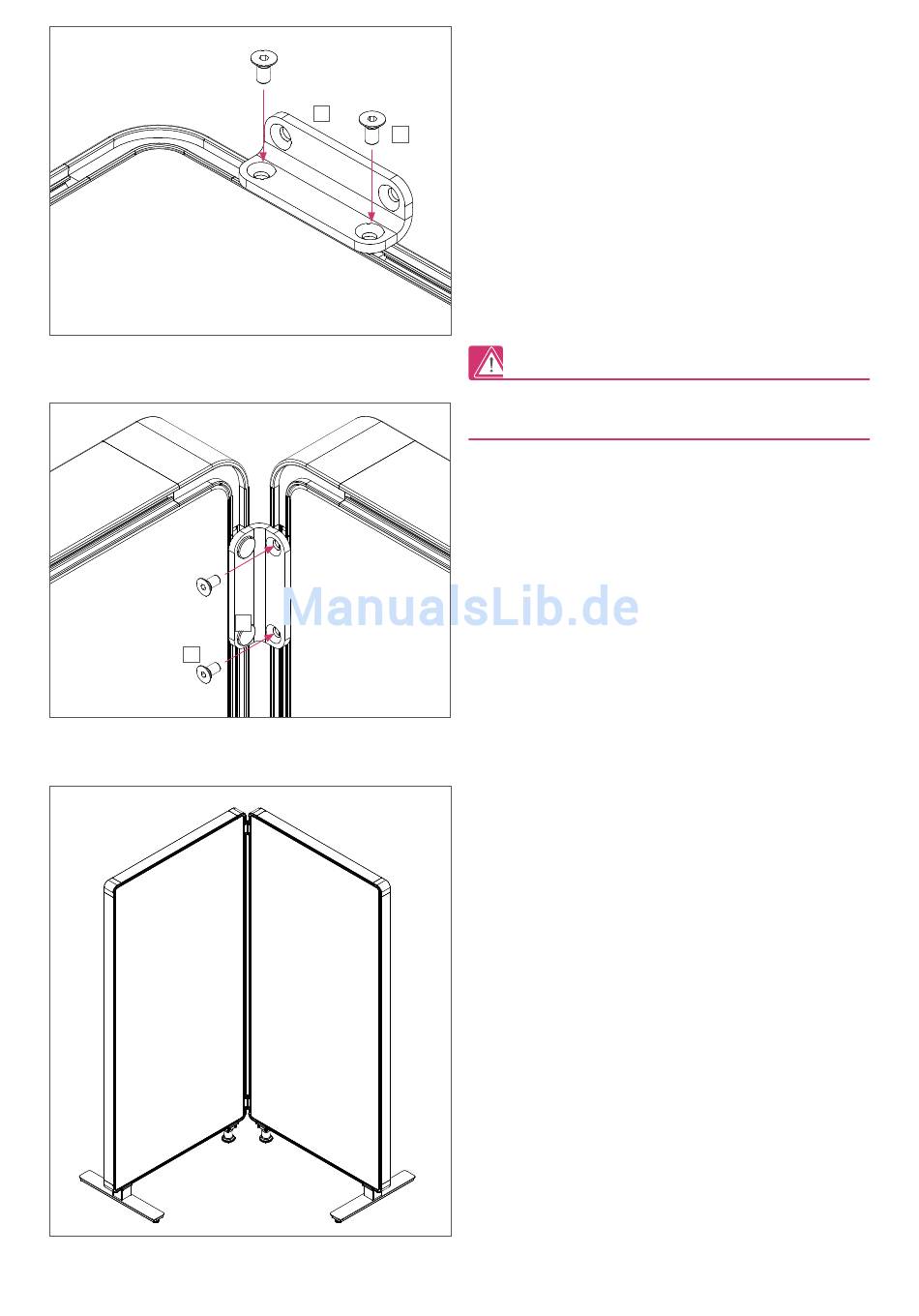

Illustration 19 : fixation de la pièce de jonction (N)
P
Illustration 20 : fixation de la pièce de jonction (N)
Illustration 21 : cloisons reliées
60
N
P
Q
L
Fixation des pièces de jonction pour pose en angle sur le montant
vertical de la cloison
a. Placez les pièces de jonction (N) sur les coulisseaux de la
première cloison déjà en place.
b. Vissez maintenant à fond les vis (P) dans les coulisseaux de la
première cloison. Le couple de serrage à la clé dynamométrique
est préconisé à 2,5 Nm ± 0,5 Nm (cf. illustration 19).
c. Redressez les cloisons de préférence avec l'aide d'une deuxième
personne. La deuxième personne vous facilitera la poursuite du
montage des pièces de jonction. Placez les cloisons selon l'angle
désiré (90° / 120° / 135° / 180°).
Avant de redresser une cloison, vérifiez que ses pieds soient
correctement montés (voir illustration 14).
d. Vissez maintenant à fond les vis (P) dans les coulisseaux de la
deuxième cloison ou de la suivante. Le couple de serrage à la clé
dynamométrique est préconisé à 2,5 Nm ± 0,5 Nm (illustration 20).
e. Emboîtez les obturateurs (Q) sur les vis (P) des pièces de jonction
(voir illustration 20).
f. Les cloisons sont maintenant reliées entre elles conformément à
l'angle désiré (deux pièces de jonction par liaison, voir illustration 21).
