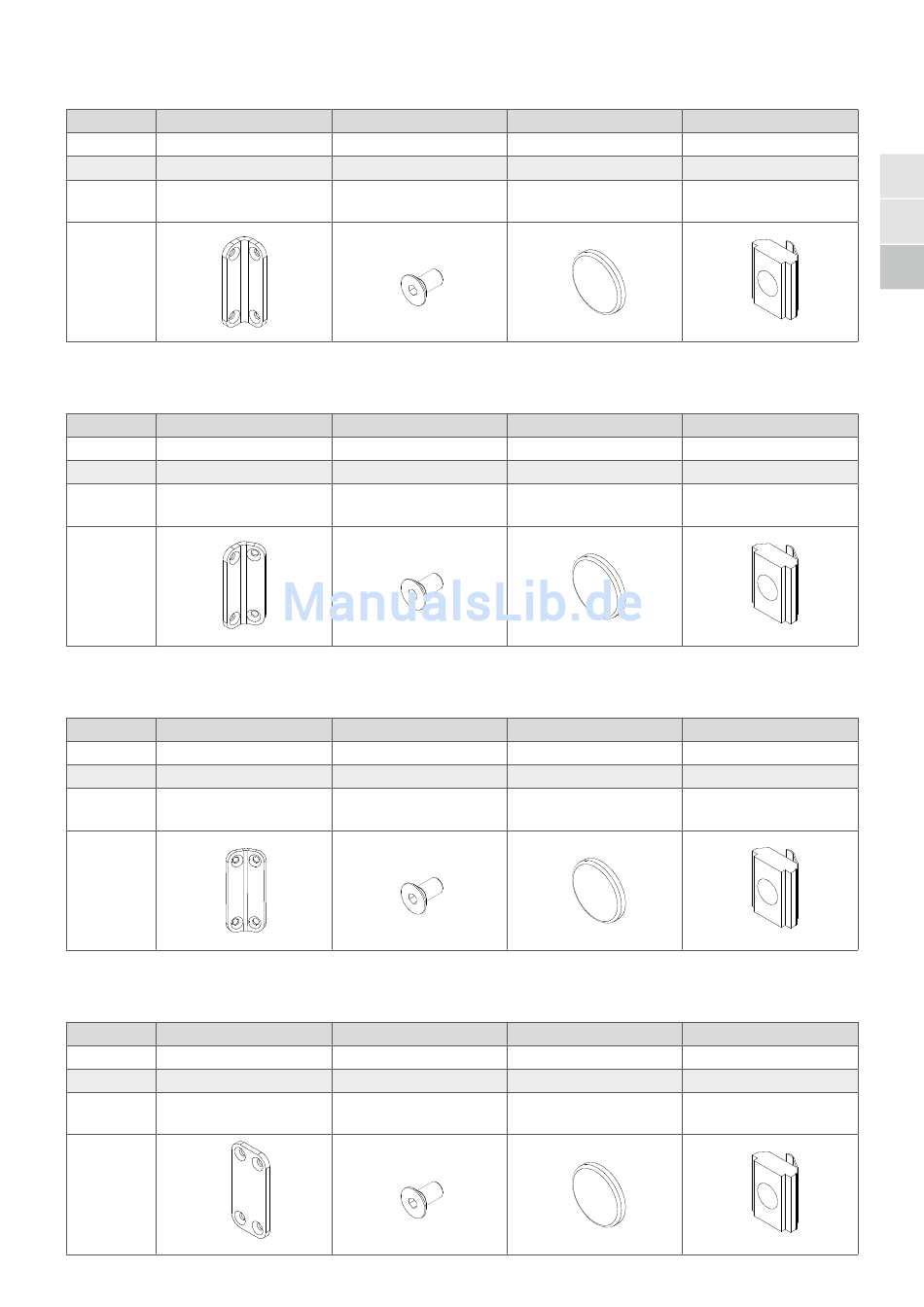

Pièce de jonction en angle
Pièce de jonction 90° :
Rep N
Désignation Pièce de jonction 90°
Quantité 2x
Dimensions 22 x 70 x 22
(mm) (L x H x P)
Pièce de jonction 120° :
Rep N
Désignation Pièce de jonction 120°
Quantité 2x
Dimensions 28 x 70 x 18
(mm) (L x H x P)
Pièce de jonction 135° :
Rep N
Désignation Pièce de jonction 135°
Quantité 2x
Dimensions 30 x 70 x 15
(mm) (L x H x P)
Pièce de jonction 180° :
Rep N
Désignation Pièce de jonction 180°
Quantité 2x
Dimensions 33 x 70 x 4
(mm) (L x H x P)
P
Vis
8x
M5x14
P
Vis
8x
M5x14
P
Vis
8x
M5x14
P
Vis
8x
M5x14
Q
Obturateur
8x
D12x4
Q
Obturateur
8x
D12x4
Q
Obturateur
8x
D12x4
Q
Obturateur
8x
D12x4
R
Coulisseau
8x
10 x 8 x 7,5
(L x H x P)
R
Coulisseau
8x
10 x 8 x 7,5
(L x H x P)
R
Coulisseau
8x
10 x 8 x 7,5
(L x H x P)
R
Coulisseau
8x
10 x 8 x 7,5
(L x H x P)
