nationalen elektrotechnischen Niederspannungsvorschriften.
Die Ausgangskabel, unter Beachtung der Reihenfolge der
•
Phase, Neutralleiter und Masse, die auf der Kennzeichnung
angegeben ist, anschließen.

5.2.4. Anschluss mit dem optionalen

Batteriemodul (Erweiterung der
Autonomie).
Die Nichtbeachtung der Angaben in diesem Ab-
•
schnitt und der Sicherheitshinweise EK266*08
führt zu einem hohen Risiko einer elektrischen Entladung,
die sogar zum Tod führen kann.
Die SPS ADVANCE R2 und T haben die Batterien im gleichen
•
Gehäuse wie das Gerät, außer bei den Modellen SPS AD-
VANCE T B1.
WICHTIG FÜR DIE SICHERHEIT: Falls die Batterien
•
selber installiert werden, muss die Akkumulatoren-
Gruppe über einen zweipoligen Fehlerstromschutzschalter
oder Sicherungen mit dem in der Tab. 3 angegebenen
Nennstrom verfügen.
Modell
SPS 1000 ADV T
SPS 1500 ADV T
SPS 2000 ADV T
SPS 3000 ADV T
Tab. 3. Schutzmerkmale zwischen Gerät und Batteriemodul.
Bevor mit dem Anschließen zwischen Batteriemodul oder
•
-modulen und dem Gerät begonnen wird, sicherstellen,
dass die USV und die Verbraucher in der Position „Off" sind und
die Batteriespannung von diesen alle gleich ist, ohne Ausnahme.
Auch wenn die Batterien vom Benutzer selbst installiert werden,
muss die Sicherung oder der Trennschalter deaktiviert sein.
Der Anschluss des Batteriemoduls mit der USV wird über einen
•
Schlauch mit polarisierten Steckern an beiden Enden, der mit
dem Batteriemodul mitgeliefert wird, durchgeführt.
Den Stecker an einem Ende des Schlauchs in die jeweilige SPS
ADVANCE T-Buchse und den Stecker des anderen Endes in die
Buchse des Batteriemoduls stecken (siehe Fig. 99).
Ebenso können die Batteriemodule parallel angeschlossen
werden, da jedes Modul über zwei Stecker verfügt.
Alle Stecker müssen mit den Schrauben an Ihrer Anlage be-
festigt werden, die die Schutzabdeckung jedes Steckers in der
USV oder im Batteriemodul halten.
Jedes Batteriemodul ist vom jeweiligen Gerät unab-
•
Es ist verboten, zwei Geräte an dasselbe
hängig.
Batteriemodul
In der Fig. 99 wird beispielhaft der Anschluss von einem Gerät mit
•
3 kVA, mit zwei Batteriemodulen, dargestellt. Für eine größere
Anzahl so ähnlich wie in der Abbildung dargestellt vorgehen.
136
Minimale Werte,
Nennspannung
Sicherungen Typ schnell
der Batterien
Spannung DC (V) Stromstärke (A)
(12 V x 2 ) = 24 V
125
(12 V x 4 ) = 48 V
anzuschließen.

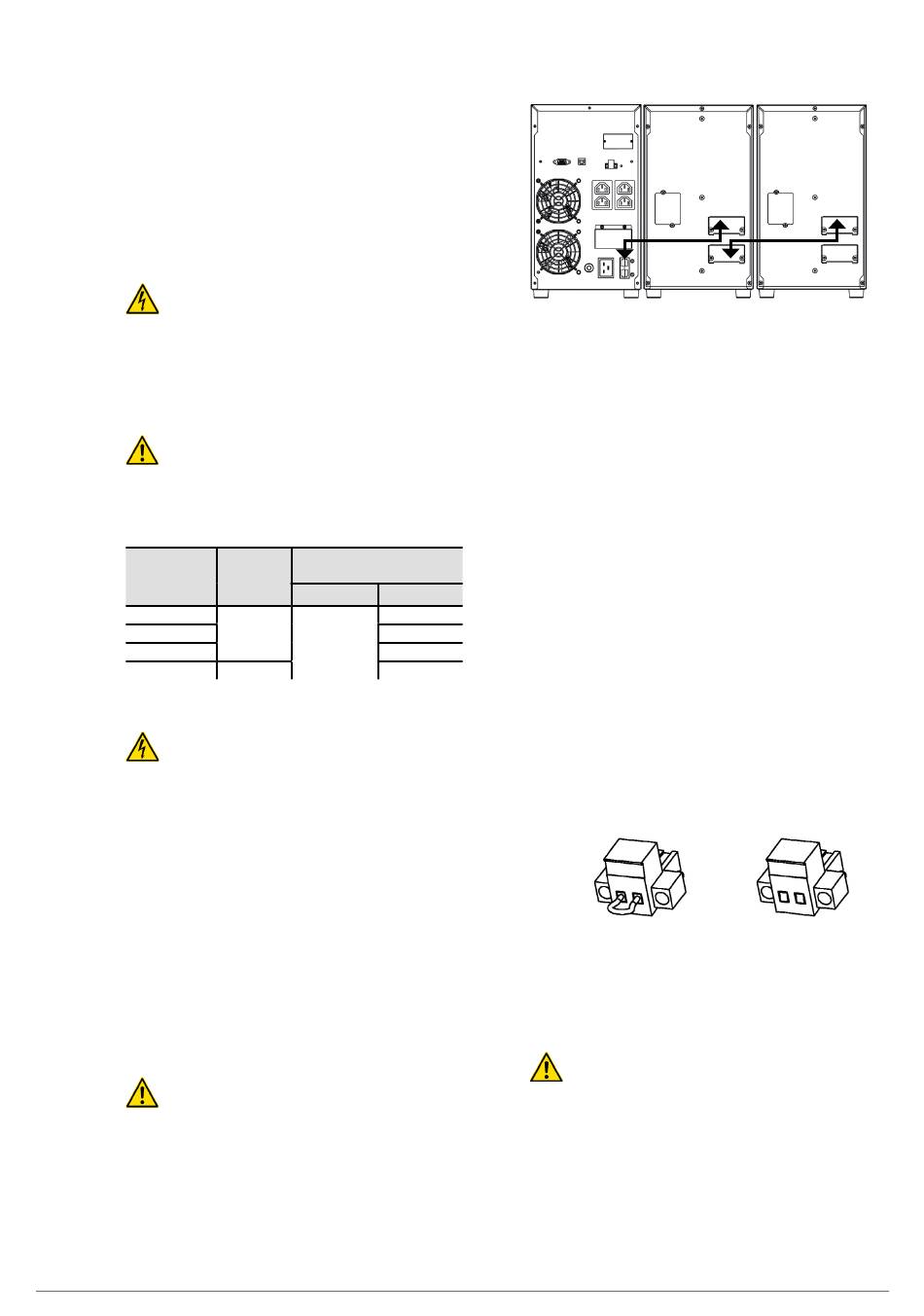

Fig. 9. Anschluss mit Batteriemodulen.
5.2.5. Klemmen für EPO (Emergency Power
Output).
Die USV haben zwei Klemmen für die Installation eines externen
•
Ausgang-Not-Aus-Schalters - Emergency Exit Stop -EPO-.
Standardmäßig wird das Gerät ab Werk mit einem geschlos-
•
senen Not-Aus-Stromkreis (EPO) geliefert -NC-. Das bedeutet,
dass die USV beim Öffnen des Stromkreises die Ausgangs-
stromversorgung des Not-Aus unterbricht:
Sobald der Anschlussstecker aus der Steckdose, in der er
ˆ
eingesteckt ist, herausgezogen wird. Dieser Stecker ist
an einem Kabel als eine Art Brücke, die den Stromkreis
schließt, angeschlossen (siehe Fig. 1010-A).
50
Oder, wenn der externe Schalter des Geräts und des Be-
63 ˆ
nutzers, der zwischen den Anschlüssen des Steckers ins-
100
talliert ist, betätigt wird (siehe Fig. 1010-B) Der Anschluss
63
am Schalter muss mit einem normalerweise geschlos-
senen Kontakt -NC- ausgestattet sein, der den Stromkreis
öffnet, wenn er betätigt wird.
Um den normalen Betriebszustand der USV wiederherzu-
•
stellen, muss der Stecker mit der Brücke in die Buchse gesteckt
werden oder der Not-Aus-Schalter muss deaktiviert werden.
Das Gerät bleibt betriebsbereit.
A
Fig. 10. Stecker für den externen Not-Aus-Schalter.
5.2.6. Kommunikationsanschluss.
5.2.6.1. RS232-Port und USB-Anschluss.
Die Kommunikationsleitung -COM- stellt einen sicheren
•
Stromkreis mit sehr niedriger Niederspannung dar. Um
die Qualität zu bewahren, muss diese Leitung getrennt von den
anderen Leitungen, die gefährliche Spannungen führen (Strom-
verteilungsleitung), installiert werden.
Die RS232- und USB-Schnittstelle sind nützlich für die Überwa-
•
chungssoftware und für die Aktualisierung der Firmware.
Es ist nicht möglich, beide RS232- und USB-Anschlüsse gleich-
•
zeitig zu nutzen.
Der RS232-Anschluss besteht aus der seriellen Datenübertra-
•
B
