das verpackte Gerät bis in die Nähe des Installationsorts zu
bringen und es dann dort erst auszupacken.
5.1.4. Standort und Befestigung und Erwägungen.
Die Modelle ADVANCE R2 sind für die Montage des Geräts
•
als Rack (Einbau in 19"-Schränke und in horizontaler Position)
(siehe Abschnitte 5.1.4) und die Modelle ADVANCE T als Turm
(in vertikaler Position), wie ihre entsprechenden optionalen Bat-
teriemodule, entworfen.
Für alle Anweisungen bezüglich der Anschlüsse siehe Ab-
•
schnitt 5.2.
5.1.4.1. Montage Typ Rack im 19"-Schrank (Geräte
SPS ADVANCE R2).
Folgendermaßen vorgehen (siehe AbbFig. 8):
•
Die beiden Adapterwinkel mit den mitgelieferten Schrauben
ˆ
als Griff auf jeder Seite der USV befestigen, wobei ihre
Montageausrichtung beachtet werden muss.
Um das Gerät in einem Rackschrank zu installieren, müssen
ˆ
die seitlichen Innenführungen als Halterung angebracht
werden. Alternativ und auf Anfrage können Universal-
schienen als Führungsschienen geliefert werden, die vom
Benutzer installiert werden müssen.

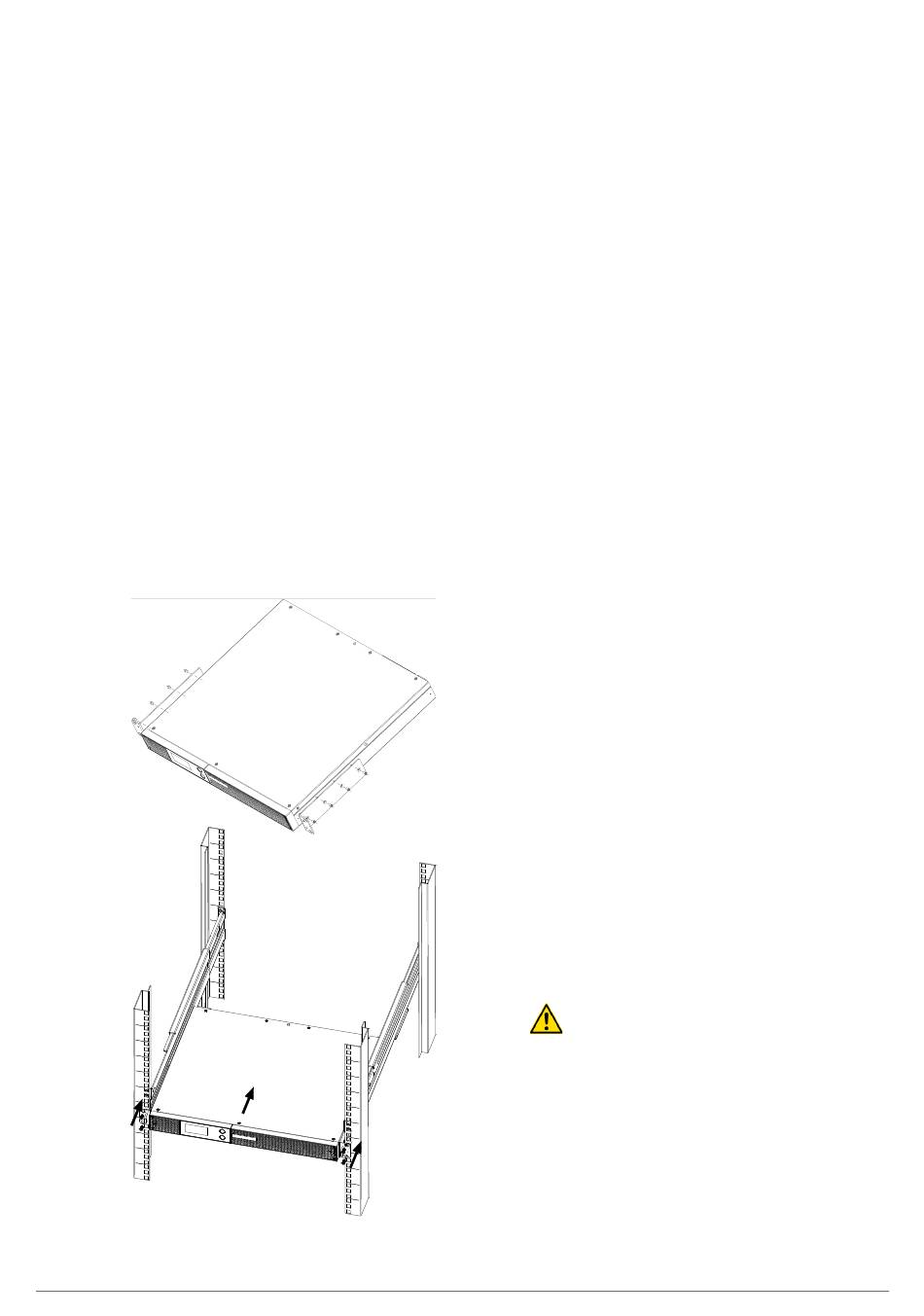

Fig. 8. Montage SPS ADVANCRE R im 19"-Schrank.
134
Die Führungsschienen in der gewünschten Höhe montieren
ˆ
und dabei auf das korrekte Anzugsdrehmoment der Befes-
tigungsschrauben und auf den entsprechenden Sitz in den
Schienen, je nach Fall, achten.
Das Gerät auf die Führungsschienen stellen und bis nach
ˆ
hinten einsetzen.
Abhängig vom Modell und Gewicht des Geräts, und/oder ob
es an der höchsten oder niedrigsten Position des Schranks
installiert werden soll, wird empfohlen, die Installationsar-
beiten mit zwei Personen durchzuführen.
Die USV am Rahmen des Schranks mithilfe der zusammen
ˆ
mit den Griffen mitgelieferten Schrauben befestigen.
5.1.4.2. Vorüberlegungen vor dem Anschließen.
Prüfen Sie, ob die Daten auf dem Typenschild mit denen überein-
•
stimmen, die für die Installation erforderlich sind.
Die Wärmeregulierung der Modelle ADV T erfolgt über den er-
•
zwungenen Luftdurchgang von vorne nach hinten.
10 cm auf der Vorderseite frei von Hindernissen und auf der
Rückseite lassen, um die freie Zirkulation der Lüftungsluft zu
ermöglichen.
Sicherungsschrank:
•
Er verfügt über einen Differentialschalter Typ B und einen Kurz-
schlussschutz (Fehlerstromschutzschalter Kurve C) für die Ein-
gangsleitung der USV.
Bezüglich des Nennstroms werden sie mindestens die Strom-
stärke aufweisen, die auf dem Typenschild jeder USV ange-
geben ist.
Auf dem Typenschild des Geräts ist nur der Nennstrom ange-
•
geben, so, wie die Sicherheitsnorm EN-IEC 62040-1 dies vor-
schreibt. Für die Berechnung des Eingangsstroms wurde der
Leistungsfaktor und die Eigenleistung des Geräts berücksichtigt.
Überlastbedingungen werden als nicht permanent und außerge-
wöhnlich angesehen.
Der Kabelquerschnitt der Eingangsleitung wird anhand der auf
•
dem Typenschild des jeweiligen Geräts angegebenen Stromstärke
und unter Berücksichtigung der lokalen und/oder nationalen elekt-
rotechnischen Niederspannungsvorschriften festgelegt.
Wenn Eingangs- und/oder Ausgangsperipheriegeräte wie
•
Transformatoren oder automatische Transformatoren an die
USV angeschlossen werden, müssen die auf den Typenschil-
dern dieser Komponenten angegebenen Ströme berücksichtigt
werden, um die entsprechenden Abschnitte unter Beachtung
der lokalen und/oder nationalen elektrotechnischen Nieder-
spannungsvorschriften anzuwenden.
Wenn ein Gerät einen galvanischen Trenntransformator
•
einschließt, entweder als Standardoption oder als eigen-
ständiges Gerät am Eingang der USV, an ihrem Ausgang oder an
beiden, müssen Schutzeinrichtungen gegen indirekten Kontakt
(Differentialschalter) am Ausgang von jedem Transformator ange-
bracht werden, da ein Transformator aufgrund seiner eigenen Iso-
lierungseigenschaft verhindert, dass die in den Primärwicklungen
des Trenntransformators angebrachten Schutzeinrichtungen bei
einem elektrischen Stromschlag in den Sekundärwicklungen (Aus-
gang des Trenntransformators) ausgelöst werden.
Wir weisen darauf hin, dass bei allen Trenntransformatoren, die
•
ab Werk installiert oder geliefert werden, der Ausgangsneutral-
leiter über eine Verbindungsbrücke zwischen der Neutralleiter-
