gung, sodass eine große Informationsmenge über ein Kommu-
nikationskabel mit 4 Drähten übertragen werden kann.
Der USB-Kommunikationsanschluss ist kompatibel mit dem
•
Protokoll USB 1.1 für die Kommunikationssoftware.
Pin #
2
3
4
5
Tab. 4. Pinout für DB9-, RS232-Stecker..
Pin #
1
2
3
4
Tab. 5. USB-Stecker Pinout.
5
9

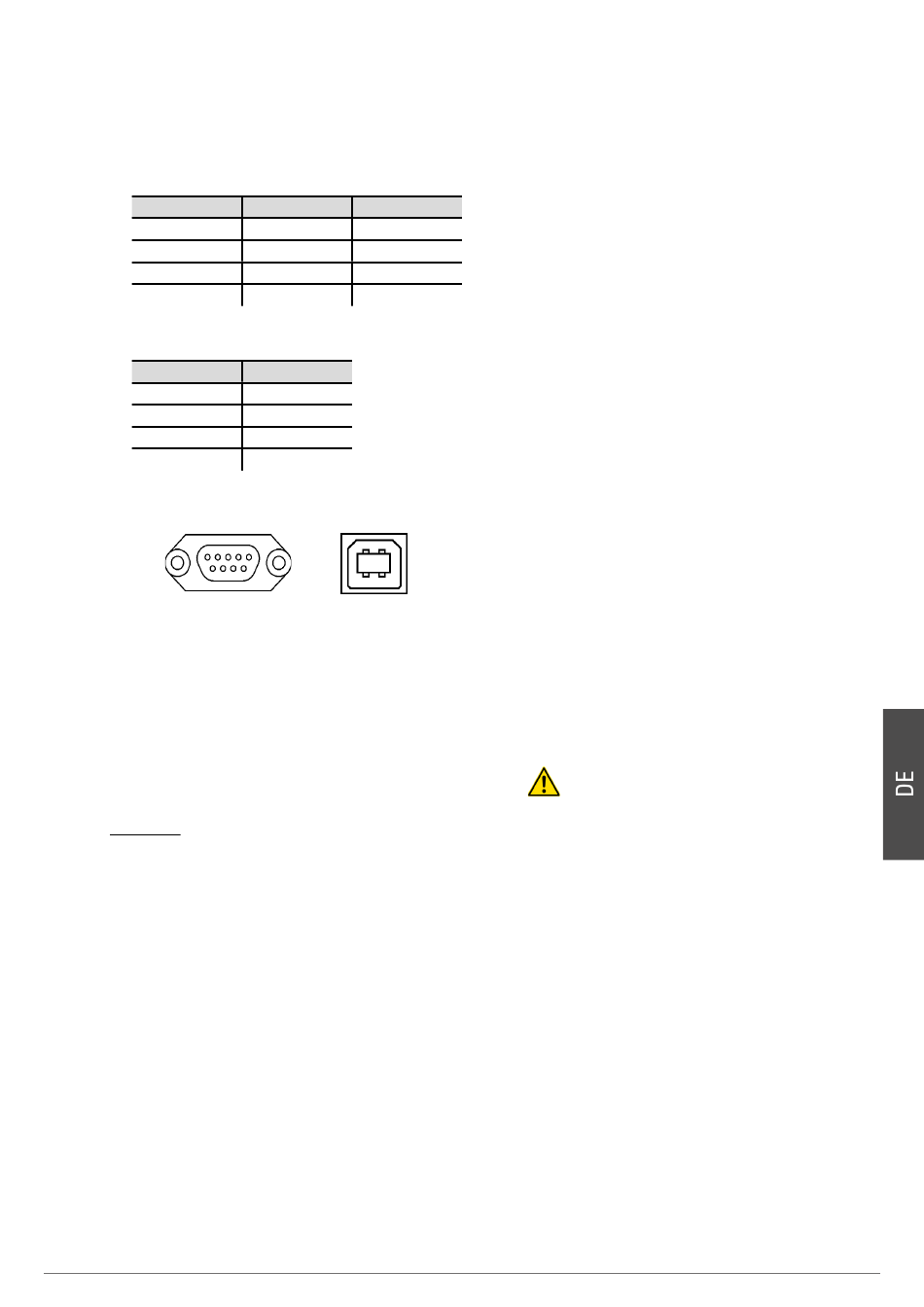

Abb. 11. Stecker DB9 für RS232 und USB.
5.2.7. Intelligenter Slot zur Integration der
elektronischen Einheit zur Kommunikation
(SNMP).
Die entsprechende Dokumentation wird mit dem optionalen
•
Zubehör mitgeliefert. Die Dokumentation bitte vor der Instal-
lation lesen.
Installation.
Den Schutzdeckel für den Slot des Geräts entfernen.
•
Die entsprechende elektronische Einheit in den reservierten
•
Slot einführen. Sicherstellen, dass sie richtig eingeführt ist;
dafür muss sie den Widerstand in diesem Anschluss im Slot
überwinden.
Die erforderlichen Anschlüsse an der Leiste oder an den ver-
•
fügbaren Steckern, je nach Fall, durchführen.
Für weitere Informationen kontaktieren Sie unseren
•
unseren nächstliegenden Händler.
5.2.8. Überwachungs- und Verwaltungssoftware.
Über den RS232- oder den USB-Anschluss und die kostenlose
•
Überwachungs- und Verwaltungssoftware, die von unserer
Website heruntergeladen werden kann, können die Werte der
verschiedenen Parameter des Eingangs, der Batterien und des
Ausgangs auf einem PC-Bildschirm angezeigt werden, sowie
das kontrollierte Schließen von Dateien und Anwendungen
durchgeführt werden.
Das Herunterladen der Software kann über zwei verschiedene
BETRIEBSANLEITUNG
Beschreibung Eingang/Ausgang
TXD Ausgang
RXD Eingang
DTR Ausgang
GND Masse
Signal
V BUS-
D –
D +
GND
1 2 1
6 3 4
S.T.U
Wege erfolgen.
Idealerweise, indem das Produkt registriert wird. Dies
ˆ
erleichtert und beschleunigt die Garantiebearbeitung im
Falle eines Fehlers:
Adressenleiste des Browsers öffnen:
–
https://support.salicru.com.
Auf die Taste „Enter" klicken. Auf dem Bildschirm er-
–
scheint die Seite des Online-Websupports.
Sich als Benutzer registrieren.
–
Das gekaufte Produkt mit dem angeforderten Daten
–
registrieren.
Es wird die dem Modell entsprechende Dokumen-
–
tation sowie die Überwachungs- und Verwaltungs-
software mit den verfügbaren Betriebssystemen
angezeigt.
Erforderliche Software herunterladen und installieren.
Direkt über das Web.
ˆ
Adressenleiste des Browsers öffnen:
–
https://www.salicru.com/
Auf die Taste „Enter" klicken. Die Seite zeigt auf dem
–
Bildschirm zwei Abschnitte. Die Serie des Geräts inner-
halb der beiden Abschnitte oder über das gleich aufge-
baute Kopfleistenmenü „Produkt" suchen.
Beim Zugriff auf die Serie des Geräts erscheinen
–
unterhalb der Abbildungen die Links zu den verschie-
denen Dokumentationen und darunter einige Register-
karten, unter diesen die der Software.
Die Software für das gewünschte Betriebssystem
auswählen, herunterladen und sie installieren.
5.2.9. Überlegungen vor der Inbetriebnahme mit
den angeschlossenen Verbrauchern.
Es wird empfohlen, die Batterien während mindestens
•
12 Stunden vor der ersten Benutzung der USV zu laden.
Dafür ist es erforderlich, das Gerät mit Versorgungsspan-
ˆ
nung zu versorgen. Das Ladegerät funktioniert automatisch.
Für die Batteriemodule.
ˆ
Für die Modelle mit externen Batterien oder mit Modulen
zur Autonomieerweiterung müssen die Batterien vorher an
das Gerät angeschlossen werden, bevor dieses an das AC-
Stromnetz angeschlossen wird.
Obwohl das Gerät betrieben werden kann, ohne die Batterien
•
während der angegebenen 12 Stunden zu laden, muss das
Risiko eines längeren Ausfalls während der ersten Betriebs-
oder
stunden berücksichtigt werden und die verfügbare Sicherungs-
zeit der USV kann geringer sein als erwartet.
Das Gerät und die Verbraucher nicht vollständig in Betrieb
•
nehmen, bis der im Kapitel 6 angegebene Zeitpunkt erreicht wird.
Wenn sie trotzdem alle in Betrieb genommen werden sollen,
muss dies schrittweise geschehen, um mögliche Unannehmlich-
keiten zu vermeiden, aber nicht bei der ersten Inbetriebnahme.
Wenn außer den empfindlichsten Verbrauchern auch induktive
•
Lasten mit großem Verbrauch, wie zum Beispiel Laserdrucker
oder CRT-Monitore, angeschlossen werden müssen, sollten die
Anfahrspitzen dieser Peripheriegeräte berücksichtigt werden, um
zu verhindern, dass das Gerät im ungünstigsten Fall gesperrt wird.
