Die Verbraucher an die Ausgangsklemmen
•
schließen, wobei die Reihenfolge der phase und des
Neutralleiters zu beachten
zeichnung und in diesem handbuch angegeben ist (siehe
Abb. 2). wenn es zwischen der Gerätekennzeichnung und
den Anweisungen in diesem handbuch Abweichungen gibt,
hat die Gerätekennzeichnung immer Vorrang.
Zusammen mit den Geräten wird eine PDU mit verschie-
•
denen IeC-Ausgangssteckern von 10 und 16 A mit entspre-
chenden fehlerstromschutz geliefert.
wenn die nutzung der PDU erforderlich ist, um die Verbrau-
cher zu versorgen, müssen die eingangskabel am Ausgang
der USV angeschlossen werden, wobei die folgende Zuord-
nung zu beachten ist:
Schwarzes oder braunes kabel zu der Phase U (L).
ˆ
Rotes oder blaues kabel zu der nullleiter (n).
ˆ
Grün-gelbes kabel zum Anschluss der masse (
ˆ
Im hinblick auf den Schutz, der am Ausgang der USV an-
•
gebracht werden muss, wenn keine PDU verwendet wird,
empfehlen wir die Verteilung der Ausgangsleistung auf
mindestens vier Leitungen. Jede von ihnen verfügt über
einen fehlerstromschutzschalter, der für ein Viertel des
nennstroms ausgelegt ist. Diese Verteilung des Ausgangs-
stroms ermöglicht bei einer Störung an irgendeiner der am
Gerät angeschlossenen maschinen, das einen kurzschluss
verursacht, dass nur die betroffene Leitung ausfällt.
für den Rest der angeschlossenen Verbraucher wird die Strom-
versorgung gewährleistet, da die Schutzvorrichtung nur in der
vom kurzschluss betroffenen Leitung ausgelöst wird.
5.2.3. anschluss mit externen batterien (erweiterung
der autonomie).
die Nichtbeachtung der Angaben in diesem Ab-
•
schnitt und der Sicherheitshinweise EK266*08
führt zu einem hohen Risiko einer elektrischen Entla-
dung, die sogar zum Tod führen kann.
Die SLC twIn Rt2 von 0,7 bis 3 kVA enthält die batterien
•
im gleichen Gehäuse wie das Gerät, außer bei den b0, b1
und höheren Leistungsmodellen.
Die Schutzeinrichtung der batterien des Geräts und von
•
jedem Akkumulatormodul erfolgt immer über interne Siche-
rungen und ist für den benutzer nicht zugänglich.
wIChtIG füR DIe SICheRheIt: falls die batterien selber
•
installiert werden, muss die Akkumulatoren-Gruppe über
einen zweipoligen fehlerstromschutzschalter oder Sicherungen
mit dem in der tab. 2 angegebenen nennstrom verfügen.
bevor mit dem Anschließen zwischen batteriemodul
•
oder -modulen und dem Gerät begonnen wird, si-
cherstellen, dass das Gerät und die Verbraucher in der Posi-
tion „off" sind.
Auch wenn die batterien vom benutzer selbst installiert
werden, muss die Sicherung oder der trennschalter deak-
tiviert sein.
Der Anschluss des batteriemoduls mit dem Gerät wird
•
über einen Schlauch mit polarisierten Steckern an beiden
enden, der mit dem batteriemodul mitgeliefert wird, durch-
geführt. Dafür stehen im Gerät und im batteriemodul zwei
Anschlüsse zur Verfügung.
Die batteriemodule verfügen über zwei Anschlüsse, die die Ver-
knüpfung der parallel angeschlossenen module ermöglichen.
20
U (L) und N an-
ist, die auf der Gerätekenn-
).
Nennspannung
Modell
der Batterien
SLC-700-TWIN RT2
SLC-1000-TWIN RT2 (12 V x 3 ) = 36 V
SLC-1500-TWIN RT2
SLC-2000-TWIN RT2
(12 V x 4 ) = 48 V
SLC-3000-TWIN RT2 (12 V x 6 ) = 72 V
SLC-4000-TWIN RT2
SLC-5000-TWIN RT2
SLC-6000-TWIN RT2 (12 V x 16 ) = 192V
SLC-8000-TWIN RT2
SLC-10000-TWIN RT2
Schutzmerkmale zwischen Gerät und Batterie-
Tab. 2.
modul.
Jedes batteriemodul ist vom jeweiligen Gerät unab-
•
Es ist verboten, zwei Geräte an dasselbe
hängig.
Batteriemodul anzuschließen.
In parallelen Systemen (modelle von 4 bis 10 kVA) sollte
der Anschluss jedes Geräts mit seinen batteriemodul- oder
-modulen ebenso betrachtet werden, als wären sie ein ein-
heitliches Gerät und voneinander unabhängig.

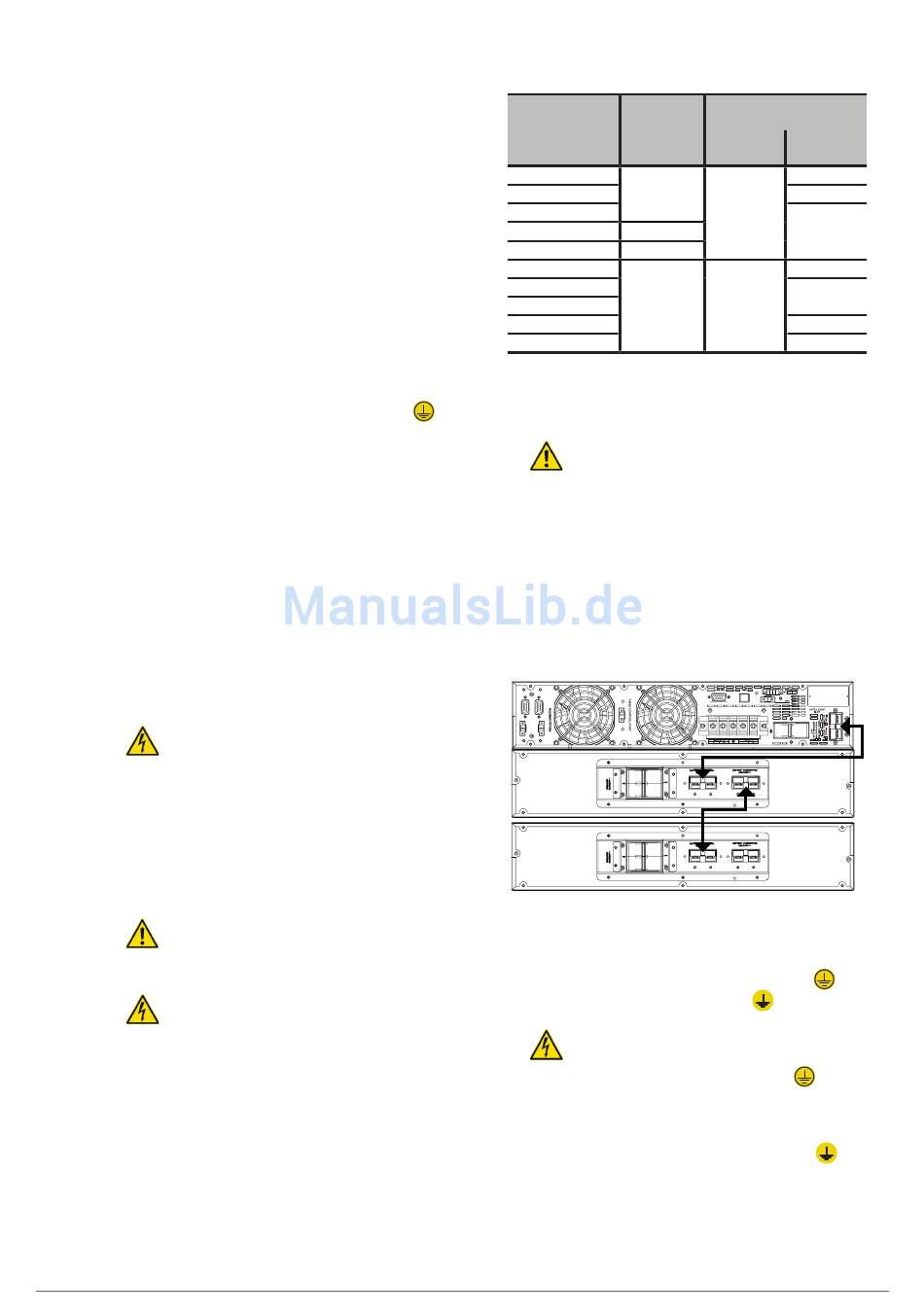

In der Abb. 13 wird der Anschluss eines Geräts mit 10 kVA in
•
einer Rack-Anordnung mit zwei batteriemodulen dargestellt.
für eine größere Anzahl so ähnlich wie in der Abbildung dar-
gestellt vorgehen.
Abb. 13. Anschluss mit Batteriemodulen.

5.2.4. anschluss der eingangserdungsklemme (

der anschlusserdungsklemme (
Da es sich um ein Gerät mit Schutz gegen Strom-
•
schläge klasse I handelt, muss unbedingt ein Schutz-
leiter installiert werden (masse anschließen
Schutzleiter anschließen, bevor auf den eingangsklemmen
Spannung angelegt wird.
Sicherstellen, dass alle an die USV angeschlossenen Ver-
•
braucher nur an die Anschlusserdungsklemme (
USV angeschlossen sind. Die tatsache, dass die erdung des
Verbrauchers oder der Verbraucher und des batteriemoduls
oder der batteriemodule nicht auf diesen
beschränkt ist, führt zu erdschlussschleifen, die die Qualität
der gelieferten energie verschlechtern.
Minimale Werte, Sicherungen
Typ schnell
Spannung dC Stromstärke
(V) (A)
20
32
125
50
20
32
400
40
50
) und
).
). Diesen
) der
einzelnen punkt
