MOD BAT ADV T 2x6AB003 3x40A WCO EE29503
Nota relacionada con las baterías, siglas B1:
(B1) Equipo con cargador más potente, que no dispone
del bloque de baterías, ni la posibilidad de insta-
larlas en el misma caja.
En caso de requerir el módulo de acumuladores,
será necesario solicitarlo como una referencia inde-
pendiente, que se conectará con el SAI mediante la
manguera proporcionada.
Antes de conectar un módulo o grupo de baterías con el
equipo o con otro módulo disponible,
rificar que el valor de la tensión impreso en el dorso del
equipo junto al conector de baterías es el adecuado y que
la polaridad entre los medios de conexión se corresponde.
Para mayor información ver el capítulo 9 de este docu-
mento.
4.3. PRINCIPIO DE FUNCIONAMIENTO.
Este manual de usuario describe la instalación y modo de opera-
ción de los Sistemas de Alimentación Ininterrumpida (SAI) de la
serie SPS ADVANCE R2
1 y Tab. 2.
Estos equipos Line-interactivos de salida sinusoidal pura, están
diseñados para proteger sus equipos electrónicos más sensibles
contra problemas del suministro eléctrico incluyendo subten-
siones, picos, caídas de tensiones prolongadas, ruido de línea y
fallos de red eléctrica.
Con el equipo en marcha y una red de alimentación correcta, la
carga o cargas se alimentan a través del estabilizador con tecno-
logía «Boost» y «Buck». Las posibles variaciones de la tensión de
entrada son corregidas por el módulo estabilizador, mientras estén
dentro del margen de regulación de éste.
Con red ausente o tensión y/o frecuencia fuera de márgenes, la
carga o cargas se alimentarán a partir de las baterías a través del
inversor durante un tiempo determinado según modelo, nivel de
carga de las baterías y la propia carga conectada a la salida.
Al estar conectado a una toma de corriente de AC operativa, las
baterías se establecen en modo de carga independientemente de
que el equipo esté o no en marcha.
MANUAL DE USUARIO
es necesario ve-
y SPS ADVANCE T, indicados en la Tab.
EE Especificaciones especiales cliente.
CO Marcado "Made in Spain" en SAI y embalaje (tema aduanas).
W Equipo marca blanca.
40A Calibre de la protección.
3x Número de protecciones en paralelo. Omitir para una.
003 Últimos tres dígitos del código de la batería.
AB Iniciales familia de las baterías.
6 Cantidad de baterías en una sola rama.
2x Cantidad de ramas en paralelo. Omitir para una.
0/ Módulo de baterías sin ellas, pero con los accesorios necesarios
para instalarlas.
ADV T Serie del módulo de baterías.
MOD BAT Módulo de baterías.
En los modelos SPS ADVANCE T
incrementar la autonomía estándar de los equipos, conectando
módulos adicionales y/u optimizar el tiempo de recarga de los acu-
muladores, incorporando cargadores de mayores prestaciones (B1).
Toda la gama de potencias de los modelos
habilita:
Puerto serie para la comunicación y control del equipo. El
•
puerto serie soporta las comunicaciones directamente con
un servidor y el protocolo es conforme un interface RS232.
Además, disponen de un puerto serie USB adicional para la
comunicación y control del equipo. No es posible utilizar los dos
puertos, RS232 y USB al mismo tiempo.
Un conector EPO para la instalación optativa y externa por
•
parte del usuario, de un pulsador de paro de emergencia.
Un slot inteligente en el que se puede instalar una de las si-
•
guientes tarjetas de comunicación:
Integración en redes informáticas mediante el adaptador
ˆ
SNMP.

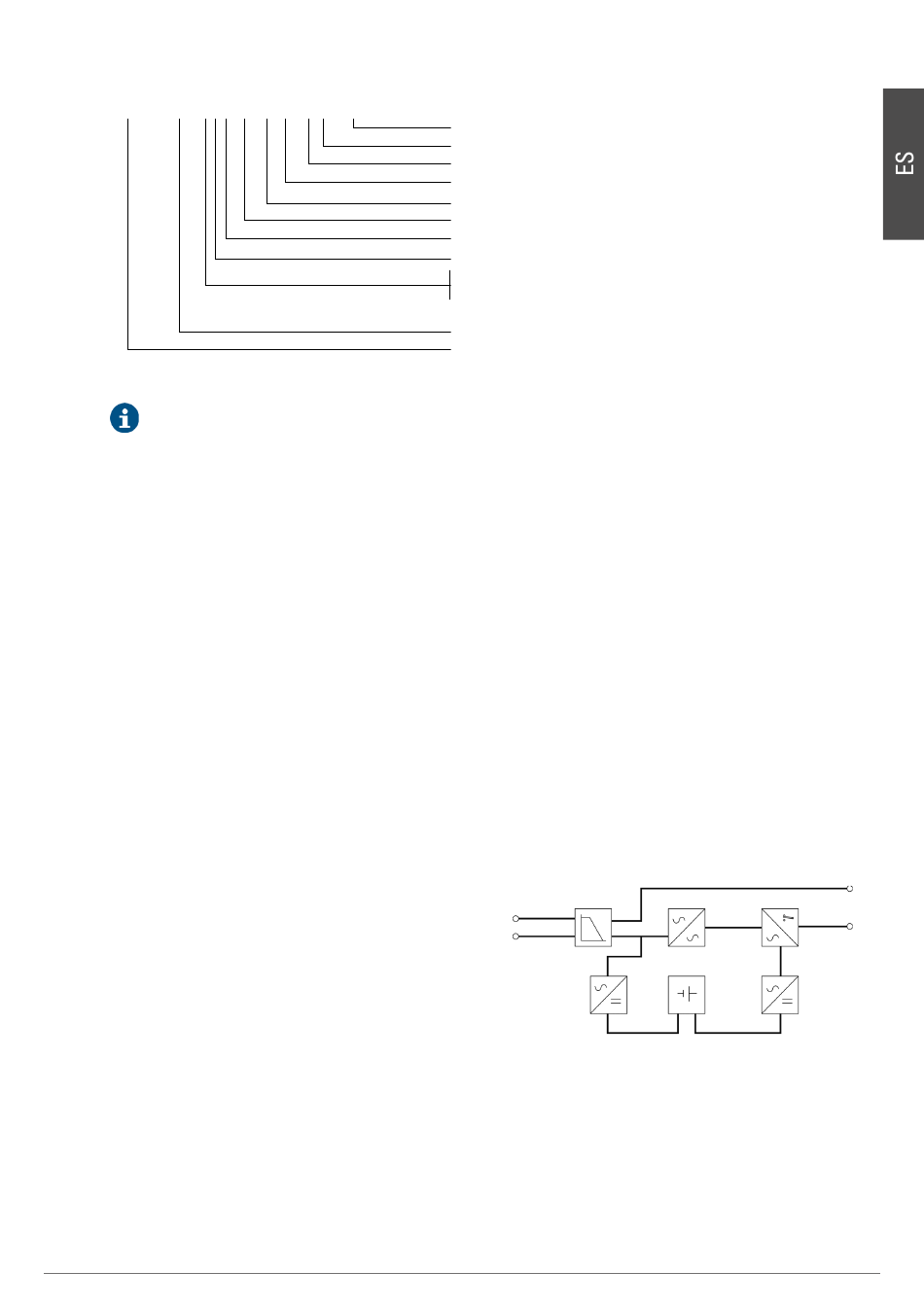

4.3.1. Esquema de funcionamiento

Entrada Filtro de Estabilizador electrónico
AC entrada (Boost-up/ Back down)
N
F
Cargador
Fig. 7. Esquema de funcionamiento.
4.3.2. Características destacables.
Forma de onda de salida senoidal pura, adecuada para todo
•
tipo de cargas.
Posibilidad de puesta en marcha del equipo sin red de alimen-
•
tación (arranque en frío «Cold start»).
SPS ADVANCE R y T SISTEMAS DE ALIMENTACION ININTERRUMPIDA (SAI)
de 1000 a 3000 VA es posible
SPS ADVANCE R2
Relé de Salida
salida
Baterías Ondulador
y T
AC
N
F
