Wartung und Reparatur
1

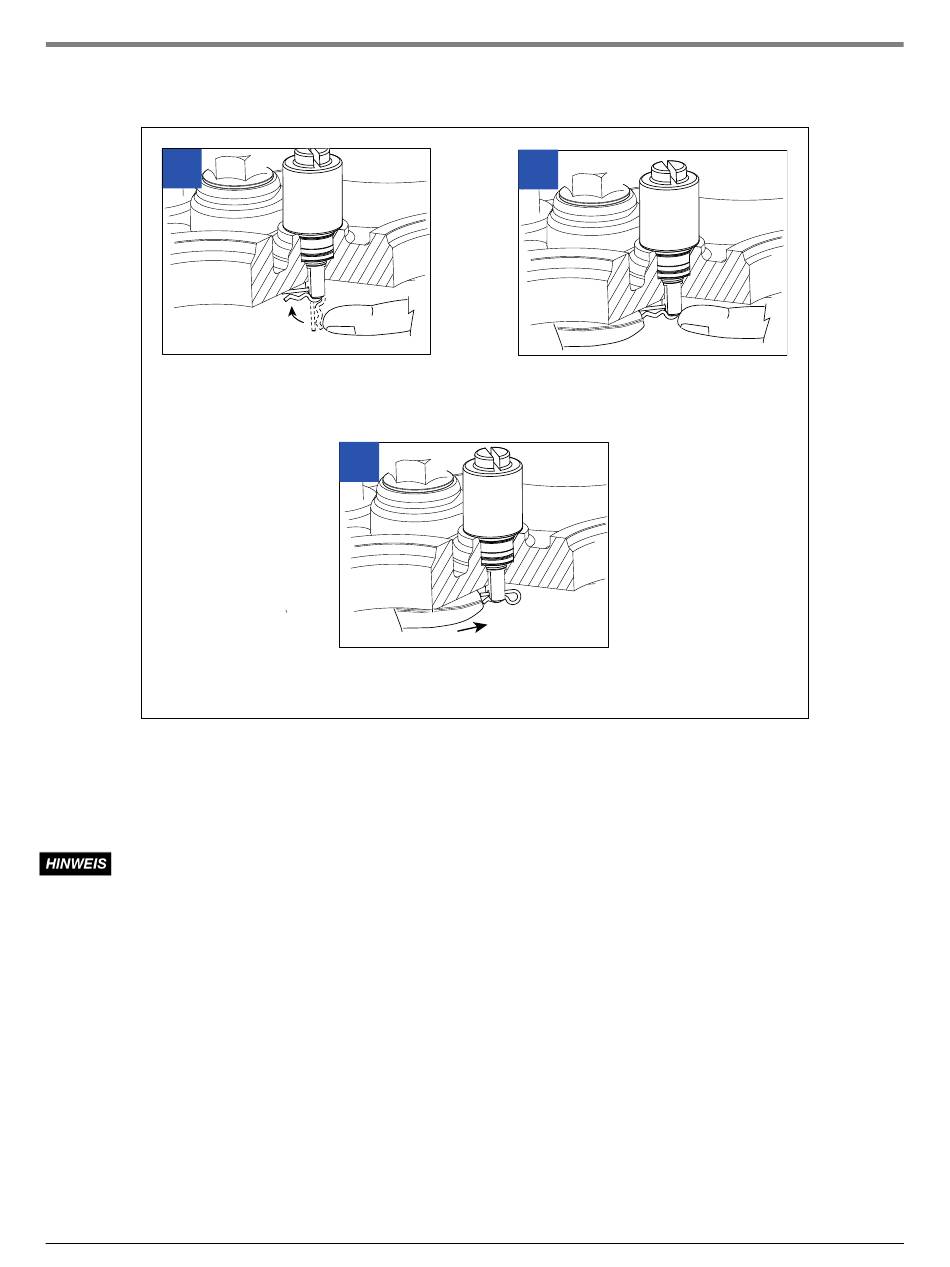

Sicherungssplint mit einem Zeigefinger
hineindrücken. Beachten, dass der gebogene Teil des
Sicherungssplints nach unten und der gerade nach
oben zeigt.
Abbildung 44. Einsetzen des Entlüftungsschrauben-Sicherungssplints in die Sicherungsstellung
12. Falls Sie den 2"-NPT-Stopfen entfernt haben, um an die Schraube zu gelangen, nehmen Sie einen neuen
2,234" ID x 0,139" breiten O-Ring aus dem Hardware-/Dichtungssatz und befestigen ihn am 2" NPT-Stopfen.
Schmieren Sie den O-Ring mit Vaseline und setzen Sie den Stopfen in den Anschluss für den Leckanzeiger.
Ziehen Sie den Stopfen auf 27 - 67 Nm (20 - 50 ft-lbs) an.
Bei allen Modellen mit dem Suffix „RA" muss der mitgelieferte Kunststoffschutz auf den
2"-NPT-Stopfen vor dem Festziehen aufgesetzt werden, um eine Beschädigung der
Pulverbeschichtung und Bildung von Korrosion zu vermeiden (siehe Abbildung 14).
13. Falls Sie einen Leitungsleckanzeiger entfernt haben, um an die Entlüftungsschraube zu gelangen, geben
Sie eine geeignete Menge von frischem, nicht-härtendem Gewindedichtmittel auf das Gewinde des
Leckanzeigers, das für die Verwendung mit Mineralölprodukten UL-klassifiziert ist und schrauben Sie ihn
in den 2"-Anschluss. Ziehen Sie das Gerät leckdicht fest.
14. Nehmen Sie einen neuen O-Ring für das Ruhedruckventil-Gehäuse mit der Größe 2,609" ID x 0,139" aus
dem Hardware-/Dichtungssatz. Schmieren Sie den O-Ring mit Vaseline und bringen Sie ihn am Ventil an,
wie zu sehen in Abbildung 32 auf Seite 40.
15. Schrauben Sie das Ruhedruckventil in seinen Anschluss an der Verzweigung. Ziehen Sie das Gehäuse auf
27 - 67 Nm (20 - 50 ft-lbs) an. Drehen Sie die Wartungsschraube ganz nach oben (gegen den Uhrzeigersinn).
Sie werden das Ruhedruckventil in seine Normalstellung fallen hören, kurz bevor die Schraube ganz oben ist.
Schrauben Sie den Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung
zu sicherzustellen.
2
Während Sie den Sicherungssplint mit dem Zeigefinger
einer Hand hochhalten, setzen Sie den Zeigefinger der
anderen Hand (mit Handschuh) an das andere Ende
des Sicherungssplints.
3
Drücken Sie gegen das Ende des
Sicherungssplints mit dem „Handschuhfinger",
bis er in der Sicherungsstellung einrastet.
54
Austausch der Entlüftungsschraube
