Wartung und Reparatur
8. Den Führungsstift der UMP so ausrichten, dass er in das richtige Loch im Pumpenkopf (siehe Abbildung 30)
eingeführt wird; die UMP nur von Hand in ihre Position drücken. Die UMP sollte sauber am Pumpenkopf
sitzen, bevor die Montageschrauben eingesetzt werden.
Die UMP von Hand auf den Pumpenkopf drücken. Falls die UMP nicht sauber am
Pumpenkopf sitzt, die UMP wieder entfernen und das Problem beseitigen.
9. Die vier Montageschrauben und Sicherungsscheiben der UMP einsetzen. Die Schrauben festdrehen und dann
über Kreuz auf 11 Nm (7 ft-lbs) anziehen.
Die UMP nicht mit den Schrauben in die richtige Lage ziehen. Beim Festdrehen und
Anziehen der Schrauben kreuzweise vorgehen. Die Schrauben nicht zu fest anziehen.
Ein Ignorieren dieser Anweisungen kann zum Versagen der Teile führen.
10. Die drei O-Ring-Dichtungen ( 3,975" ID x 0,210" breit [oben], 3,850" ID x 0,210" breit [Mitte] und 3,725" x
0,210" breit [unten]) des Einschubelements aus dem Hardware-/Dichtungssatz nehmen. Die Größen der drei
O-Ring-Dichtungen sind sehr ähnlich. Deswegen genau darauf achten, dass Sie die jeweils Richtige in das
Einschubelement einsetzen. Schmieren Sie jeden O-Ring mit Vaseline und setzen Sie ihn in die zugehörige
Nut (siehe Abbildung 31).
Oberer O-Ring des Einschubelements
(-345 [3,975'' ID x 0,210'' breit])
O-Ringe der Anschlussdose
(-928 [2,090'' ID x
0,118'' breit])
O-Ring der Anschlussbuchse
(-118 [0,862'' ID x 0,103'' breit])

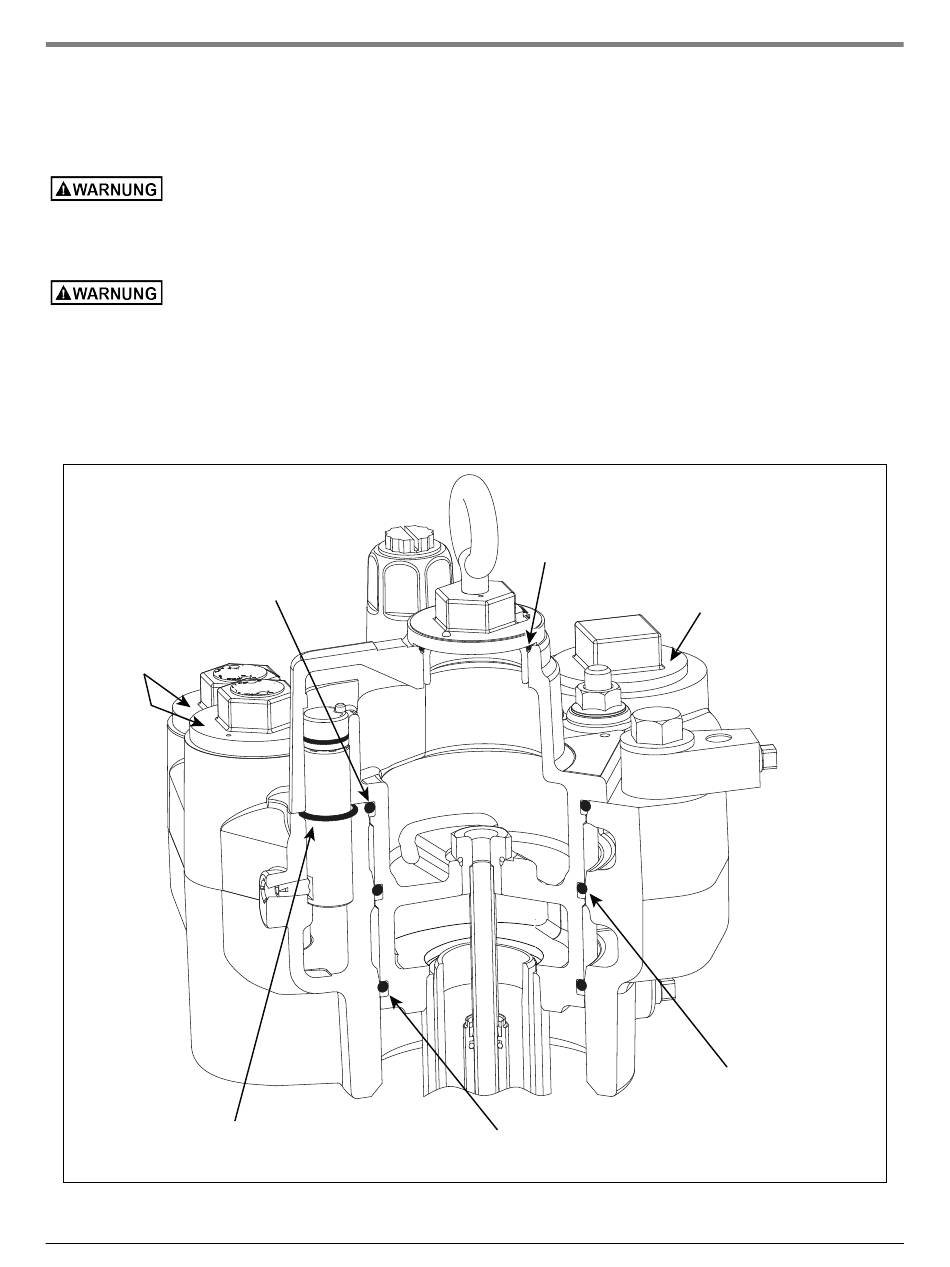

Abbildung 31. Lage der O-Ringe von Pumpenkopf und Verzweigung
O-Ring Deckel Anschlussdose Einschubelement
(-928 [2,090'' ID x 0,118'' breit])
O-Ring Anschluss Leitungsleckanzeiger
(-228 [2,234'' ID x 0,139'' breit])
Unterer O-Ring des Einschubelements
(-343 [3,725'' ID x 0,210'' breit])
38
Austauschen der UMP
049-6
Mittlerer O-Ring des Einschubelements
(-344 [3,850'' ID x 0,210'' breit])
