Wartung und Reparatur
Austauschen des Kabels
Bei Arbeiten an den Geräten keine funkenschlagenden Werkzeuge verwenden und beim
Aus- oder Einbau vorsichtig sein, damit keine Funken entstehen.
Benötigte Sätze:
• UMP-Austauschsatz, Teile-Nr. 144-327-4 (Teile-Nr. 410818-001 für AG-Anwendungen)
• Kabel (Teile-Nr. 410156-001)
• Satz UMP-Kabel-Anschluss und -Abdichtung (Teile-Nr. P/N 410697-001)
• Hardware-/Dichtungssatz Teile-Nr. 410154-001
• Federsatzteil, Teile-Nr. 410485-001 (Teile-Nr. 410906-001 für „RA"-Modelle)
Vorgehensweise:
1. Falls ein Kugelventil hinter der Pumpe eingebaut ist, schließen Sie dieses.
2. Entfernen Sie die beiden Montagemuttern des Einschubelements und entsorgen Sie sie (siehe Abbildung 33).
Die Federn an den Montagestehbolzen zwischen dem Flansch des Einschubelements und der Verzweigung
drücken das Einschubelement nach oben und brechen dabei die Dichtungen.
Überprüfen Sie, dass die Hebeöse korrekt mit 13,6 Nm (10 ft-lbs.) angezogen und
mindestens 6 Gewindegänge weit eingeschraubt ist. Es kommt vor, dass die Hebeöse
nach Installation der Pumpe herausgeschraubt wird und sich in dem Gewindebereich
der Kabelabdeckung (Hebeöse) Korrosion gebildet hat. Wenn sich Korrosion gebildet
hat, müssen Abdeckung und Hebeöse ersetzt werden.
3. Heben Sie das Einschubelement mittels der Hebeöse heraus und setzen Sie es auf einer sauberen Fläche ab.
Der Ausbau des Einschubelements der Pumpe muss vorsichtig ausgeführt werden. Stellen Sie
sicher, dass das Einschubelement im Standrohr zentriert bleibt und kein Teil davon sich während des
Entfernens verklemmt. Falls dies doch passiert, stoppen Sie den Vorgang und finden und beseitigen Sie den
Grund, bevor Sie mit dem Ausbau fortfahren.
4. Bauen Sie die UMP aus, indem Sie die vier Schrauben entfernen, die den Pumpenkopf halten, wie in
Abbildung 29 auf Seite 37 zu sehen. Die alte Dichtung und die Schrauben entsorgen.
Schalten Sie die Stromversorgung am Stromverteiler aus, sperren Sie
sie und kennzeichnen Sie dies, bevor Sie an der Pumpe arbeiten.
Schutzstopfen - für Zugang zur
Wartungsschraube entfernen
Anschlussdose
Deckel
Kondensatorzugang
Montagemutter des
Einschubelements
(M12, Flansch-)

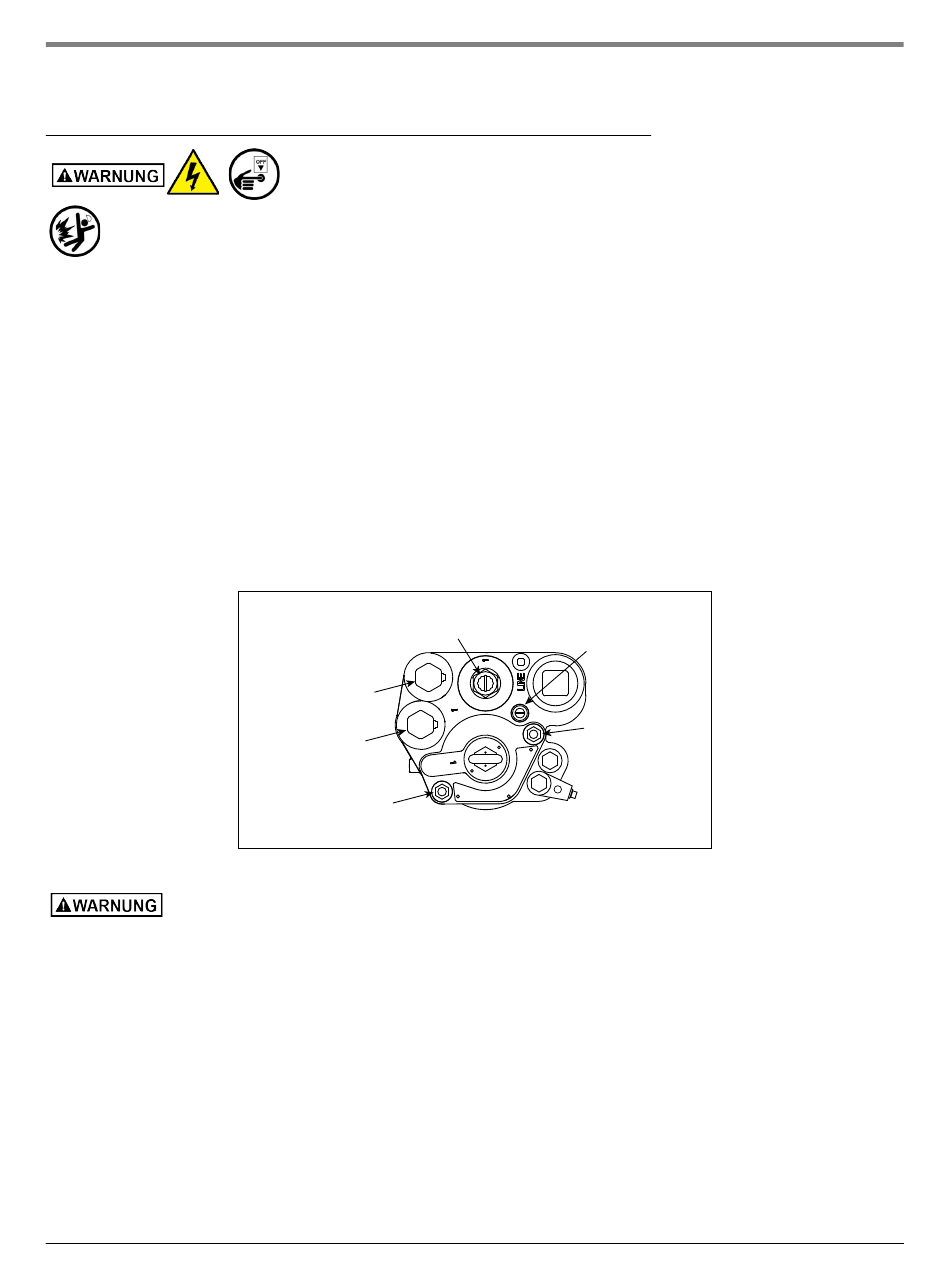

Abbildung 33. Befestigungsmuttern des Einschubelements
Entlüftungs
schraube
Montagemutter des
Einschubelements
(M12, Flansch-)
42
Austauschen des Kabels
