Installation
5. Führen Sie die Siphon-Kartusche in den Siphon-Anschluss ein(siehe Abbildung 23). Drehen Sie den Auslass
des Siphons in die gewünschte Richtung und ziehen Sie dann den Befestigungs-Sechskant des Siphons von
Hand fest. Ziehen Sie den Sechskant auf 34 - 41 Nm (25 - 30 ft-lbs) an.
6. Entfernen Sie den 1/4" NPT-Verschlussstopfen des Siphon-Auslasses und befestigen Sie die Leitungen des
Siphon-Systems.
Vor dem Einschrauben von Rohrgewinden eine geeignete Menge von frischem,
nicht-härtendem Gewindedichtmittel darauf geben, das für die Verwendung mit
Mineralölprodukten UL-klassifiziert ist. Tragen Sie das Dichtmittel so auf, dass
es nicht in den Druckbereich gelangt. Für AG-Anwendungen wird Loctite 567
Ort wartbaren Rohrgewinde empfohlen (siehe Anhang D für die Positionen der
vor Ort wartbaren Verbindungen).
7.
Drehen Sie die Wartungsschraube gegen den Uhrzeigersinn wieder ganz hoch. Wenn die Schraube in die
Nähe der höchsten Stellung gelangt, fällt das Ruhedruckventil in die normale Stellung zurück.
8. Schrauben Sie den Schutzstopfen über der Wartungsschraube wieder ganz ein, um eine gute Abdichtung
zu sicherzustellen.
9. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 22).
Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht zu
weit zu drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
10. Schalten Sie die Pumpe für etwa 2 Minuten ein, um Luft aus den Druckbereichen zu entfernen. Während die
Pumpe noch läuft, die Entlüftungsschraube im Uhrzeigersinn drehen, bis sie fest geschlossen ist.
11. Falls zutreffend, das Kugelventil hinter der Pumpe öffnen.
Wartungsschraube - nach Entfernen
des Schutzstopfens zugänglich
Siphon-Kartusche

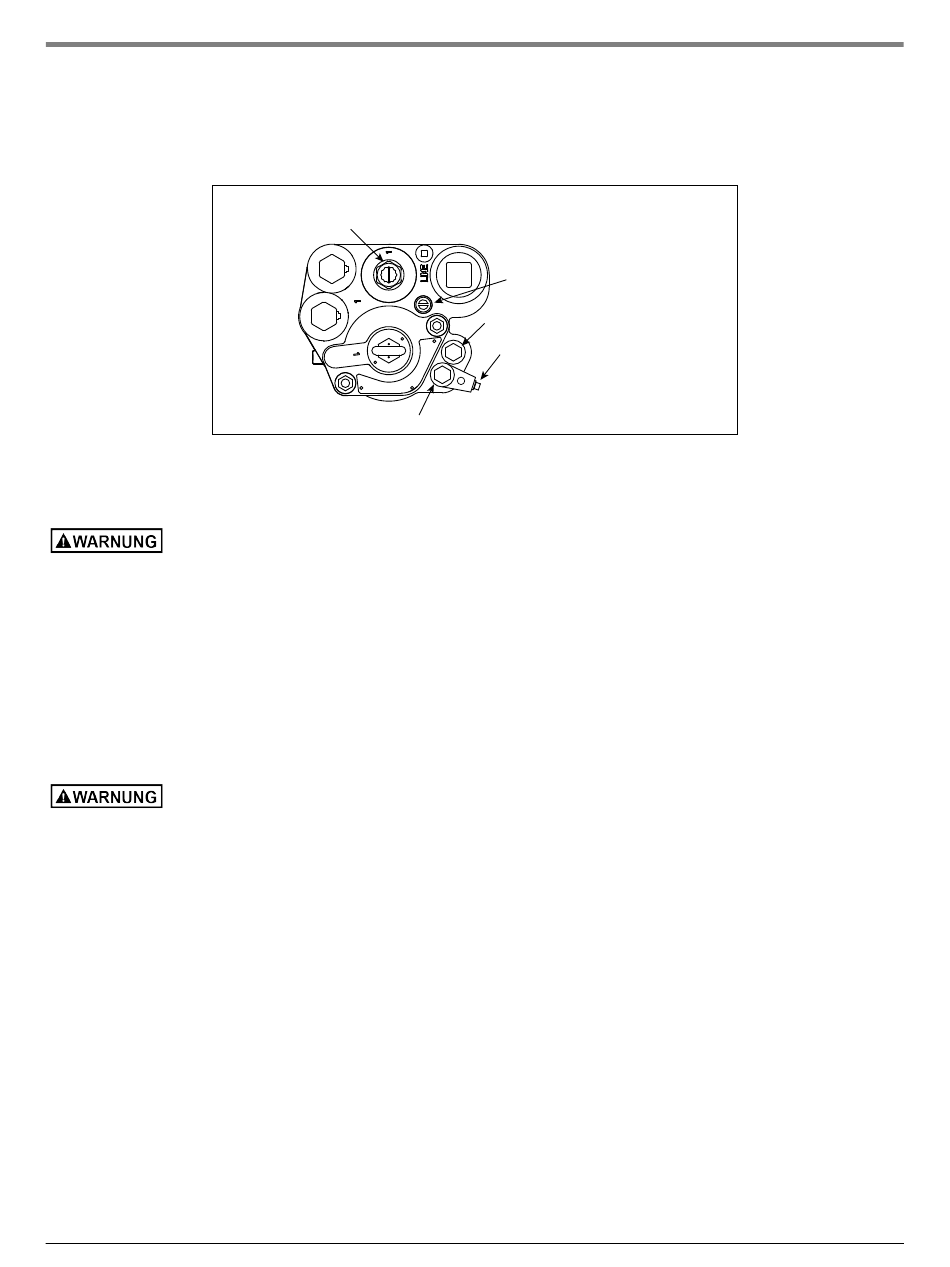

Abbildung 22. Siphon-Anschlüsse
Entlüftungsschraube
Ersatz-Unterdruckanschluss
Siphon-Anschluss - Siphon-Leitungsrohr
hier anschließen
28
Installation einer Siphon-Einheit
