Installation
Befestigung der UMP
Tabelle 6 listet die UMPs für jede/n Pumpenkopf/Verzweigung auf.
Tabelle 6. Kombinationen von UMP und Pumpenkopf/Verzweigung
Die UMP ist an der Modellnummer auf dem Gehäuse zu erkennen. Der Pumpenkopf/die Verzweigung mit
Verrohrung sind an der Katalognummer auf dem Namensschild des Pumpenkopfes zu erkennen. Der Montage-
Satz besteht aus vier 5/16-18 x 1" Inbus-Kopfschrauben, vier 5/16-Zoll Sicherungsscheiben und einer
Pumpenkopfdichtung, die an der Satz-Nummer 144-327-4 (Teile-Nr. 410818-001 für AG-Version) auf dem
Beutel zu erkennen ist (siehe Abbildung 5).
Die UMP wird mit den Teilen aus dem Satz mit der Nummer 144-327-4 (Teile-Nr. 410818-001 für AG-Version)
am Pumpenkopf des Produktsteigrohrs des Pumpenkopfes/der Verzweigung montiert.
Bei Arbeiten an der Einheit nicht-funkenschlagende Werkzeuge verwenden.
Bei allen Modellen mit dem Suffix „RA" ist darauf zu achten, dass die Pulverbeschichtung
des Pumpenkopfes/der Verzweigung und des Auslasskopfes nicht beschädigt wird, wenn
die Pumpe auf der Arbeitsfläche abgestellt wird.
Pumpenkopf/
Packer/manifold
Verzweigung mit Rohren
with piping

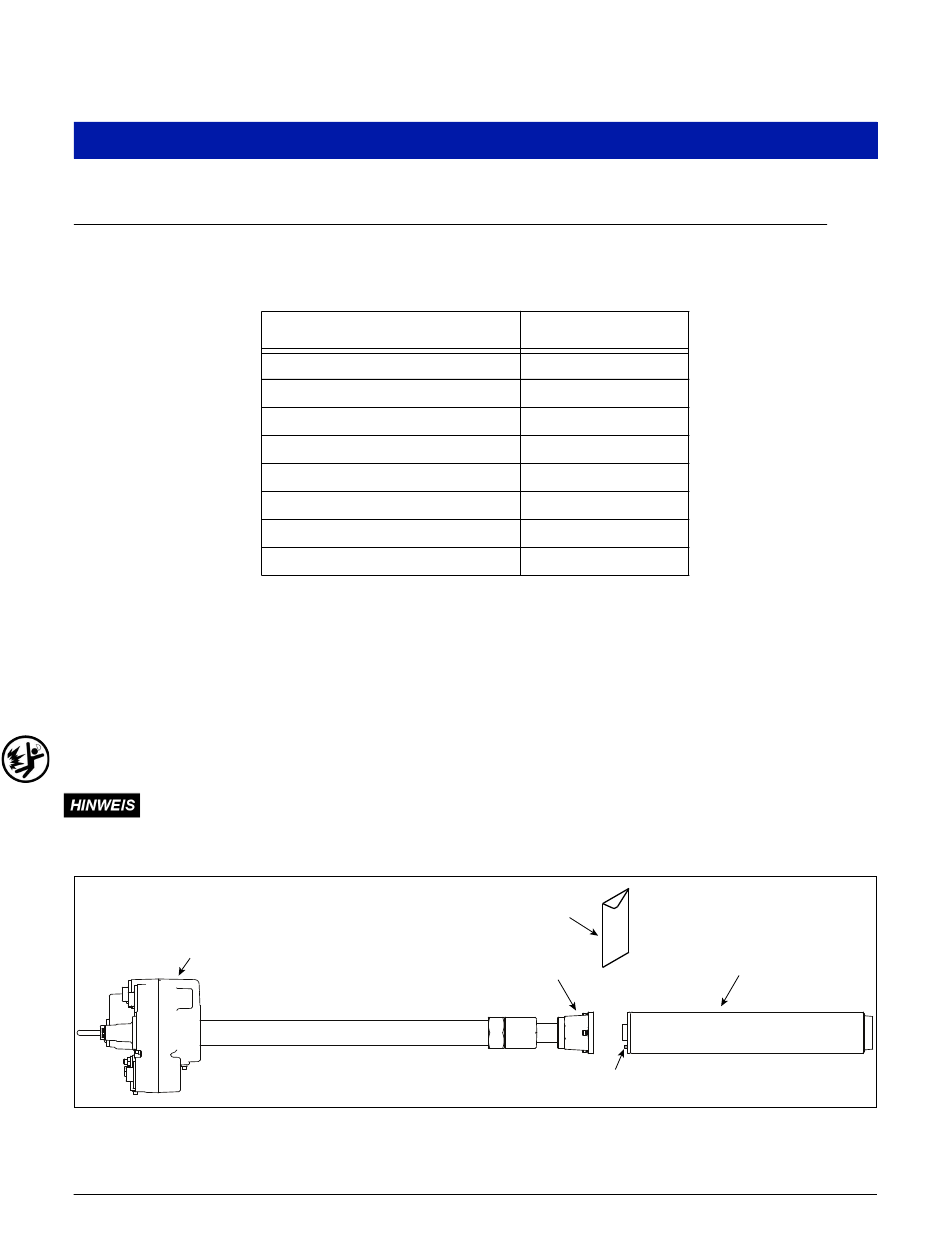

Abbildung 5. Montage Pumpenkopf/Verzweigung mit Rohr an der UMP
Pumpenkopf/Verzweigung
AGP200S17-4RJ1, RJ2, RJ3, RA1, RA2, RA3
AGP75S17-3RJ1, RJ2, RJ3, RA1, RA2, RA3
P75U17-3RJ1, RJ2, RJ3
AGP150S17-3RJ1, RJ2, RJ3, RA1, RA2, RA3
P150U17-3RJ1, RJ2, RJ3
X4AGP150S17RJ1, RJ2, RJ3, RA1, RA2, RA3
X4P150U17RJ1, RJ2, RJ3
P200U17-4RJ1, RJ2, RJ3
TAUCHPUMPENEINHEIT
(UMP)
AGUMP200S17-4
AGUMP75S17-3
UMP75U17-3
AGUMP150S17-3
UMP150U17-3
X4AGUMP150S17
X4UMP150U17
UMP200U17-4
Satz
Kit
Anschlusskopf
Discharge head
Führungsstift
Alignment dowel
13
Tauchpumpeneinheit (UMP)
