Wartung und Reparatur
ca. 35 mm
(1-3/8'')
Ansicht A-A
15. Entfernen Sie 8 mm (5/16-Zoll ) der Isolierung an allen sechs Kabeln.
16. Verbinden Sie die Kabel von der UMP mit den gleichfarbigen zum Stecker mithilfe der Quetsch-Kabelverbinder
und machen Sie eine mechanische Verquetschung (Crimpen). (Hinweis: Siehe die Notiz aus Schritt 4, bevor
Sie diese Kabel verbinden).
17. Ziehen Sie an jedem Kabel, um sicherzustellen, dass sie zuverlässig gecrimpt sind.
18. Isolieren Sie die drei Verbindungen elektrisch, indem Sie sie einzeln in einen Epoxid-Gießharz-Dichtbeutel
gemäß den Schritten A, B und C unten behandeln.
Anweisungen:
HINWEIS: Wenn die Temperatur unter 10 °C (50 °F) liegt, bewahren Sie
das Harz vor dem Mischen an einer warmen Stelle auf (z. B. in einer
Tasche nahe am Körper).
1. Die Verpackung des Epoxid-Dichtmittels öffnen und das Gießharz-
Paket herausnehmen.
2. Das Gießharz-Paket wie in A zu sehen halten und entlang der
Längsachse biegen.
3. Wie in B zu sehen, die ROTE SEITE des Gießharzes durch die
Trennschicht in der Mitte fest in die SCHWARZE SEITE drücken.
19. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 15 auf Seite 20).
20. Nehmen Sie einen O-Ring der Größe 2,090" ID x 0,118" aus dem Hardware-/Dichtungssatz. Schmieren Sie
den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline. Schrauben
Sie die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden) und ziehen Sie es auf
50 N (35 ft-lbs) an.
Index-Stift im Loch
Flache Seite der
Sicherungsscheibe
am Steckverbinder
Anschlussfläche Pumpenkopf
Sicherungsscheibe

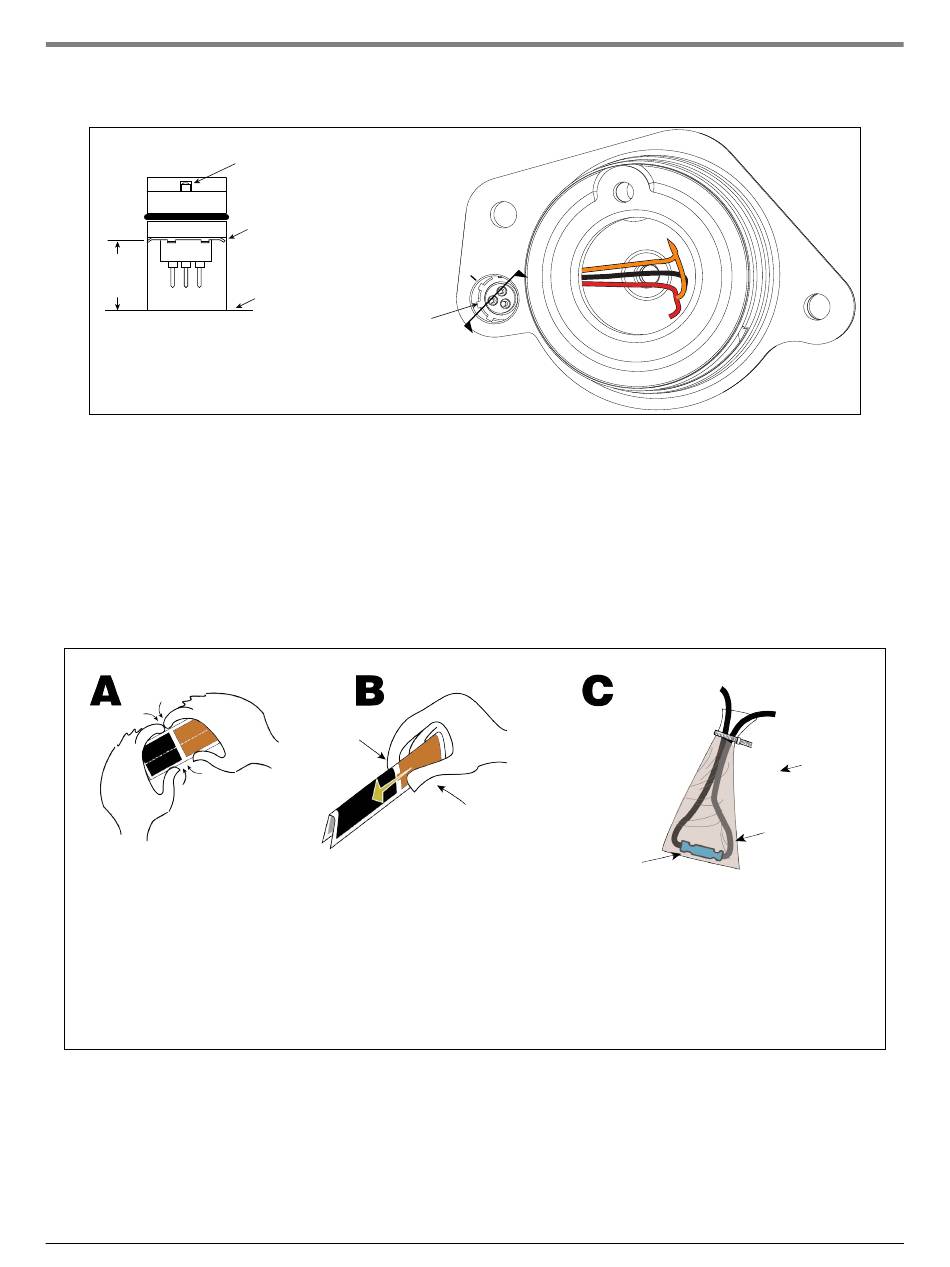

Abbildung 38. Richtige Tiefe des Steckers im Sockel des Pumpenkopfes
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
A
A
Stoßverbindung
4. Gut mischen, bis eine einheitliche Farbe erreicht ist, durch 25 bis 30
Mal hin- und her drücken des Inhalts.
5. Das gemischte warme Gießharz in ein Ende des Beutels drücken und
das andere Ende abschneiden.
6. Die Kabelverbindung langsam bis ganz nach unten in den Dichtbeutel
drücken, wie in C zu sehen.
7. Das offene Ende des Beutels zu drehen und mit einem Kabelbinder
verschließen und mit dem verschlossenen Ende nach oben beiseite
legen, bis das Gießharz abgebunden hat.
48
Vom Kabel
Nur eine
Verbindung
pro Beutel.
Kabelisolierung
vollständig mit
Epoxid-Gießharz
umgeben
Zum Stecker
Kabelbinder
