Wartung und Reparatur
16. Isolieren Sie die drei Verbindungen elektrisch, indem Sie sie einzeln in einen Epoxid-Gießharz-Dichtbeutel
gemäß den Schritten A, B und C unten behandeln.
Anweisungen:
HINWEIS: Wenn die Temperatur unter 10 °C (50 °F) liegt, bewahren Sie
das Harz vor dem Mischen an einer warmen Stelle auf (z. B. in einer
Tasche nahe am Körper).
1. Die Verpackung des Epoxid-Dichtmittels öffnen und das Gießharz-
Paket herausnehmen.

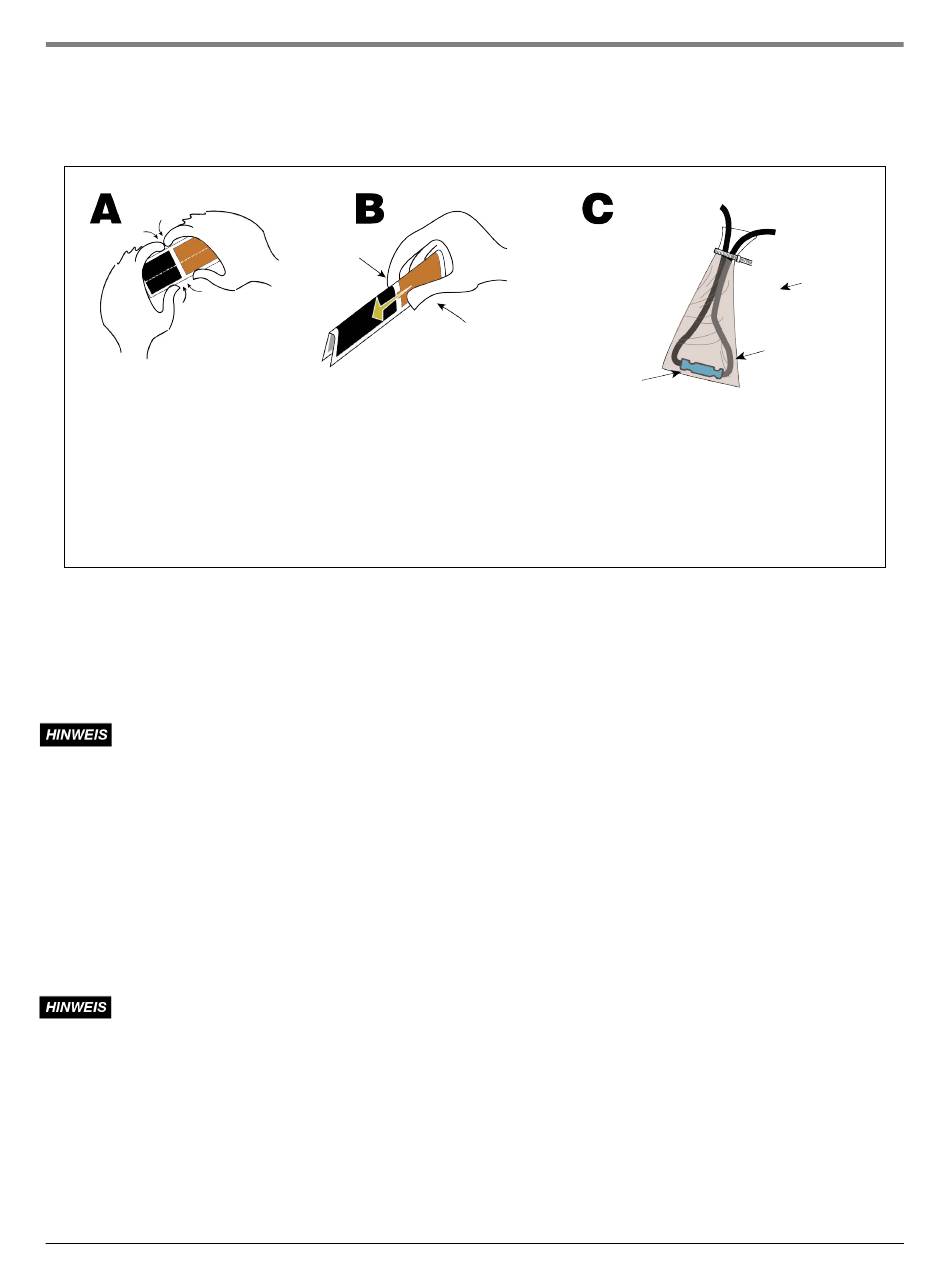

2. Das Gießharz-Paket wie in A zu sehen halten und entlang der
Längsachse biegen.
3. Wie in B zu sehen, die ROTE SEITE des Gießharzes durch die
Trennschicht in der Mitte fest in die SCHWARZE SEITE drücken.
17. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 15 auf Seite 20).
18. Nehmen Sie einen O-Ring der Größe 2,090" ID x 0,118" aus dem Hardware-/Dichtungssatz. Schmieren Sie
den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline. Schrauben Sie
die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden) und ziehen Sie es auf 48
Nm (35 ft-lbs) an.
Bei allen Modellen mit dem Suffix „RA" muss der mitgelieferte Kunststoffschutz auf die
Abdeckung des Pumpenkopf-Anschlusskastens vor dem Festziehen aufgesetzt werden, um
eine Beschädigung der Pulverbeschichtung und Bildung von Korrosion zu vermeiden (siehe
Abbildung 14).
19. Die drei O-Ring-Dichtungen (3,975" ID x 0,210" breit [oben], 3,850" ID x 0,210" breit [Mitte] und 3,725" x
0,210" breit [unten]) des Einschubelements aus dem Hardware-/Dichtungssatz nehmen. Die Größen der drei
O-Ring-Dichtungen sind sehr ähnlich. Deswegen genau darauf achten, dass Sie die jeweils Richtige in das
Einschubelement einsetzen. Schmieren Sie jeden O-Ring mit Vaseline und setzen Sie ihn in die zugehörige
Nut im Einschubelement - siehe Abbildung 31 auf Seite 38.
20. Entfernen Sie die O-Ringe der Verzweigungs-Anschlussbuchse - siehe Abbildung 31 auf Seite 38. Nehmen
Sie einen O-Ring der Größe 0,862" ID x 0,103" aus dem Hardware-/Dichtungssatz und schmieren Sie ihn mit
Vaseline. Schieben Sie den O-Ring über die Anschlussbuchse und drücken Sie ihn nach unten in die Nut.
Entfernen Sie die Federn um die Montagestehbolzen und ersetzen Sie sie durch die Federn
aus dem Satz.
Bei allen Modellen mit dem Suffix „RA" werden Sicherungsmuttern und Unterlegscheiben
aus Edelstahl verwendet, die im Satz enthalten sind. Tragen Sie vor dem Anbringen der
Mutter und der Unterlegscheibe Gleitmittel (ebenfalls im Satz enthalten) auf die
Montagestehbolzen auf.
21. Setzen Sie das Einschubelement wieder in die Verzweigung und den Tank ein. Drehen Sie die neuen
Montagemuttern für das Einschubelement aus dem Satz auf und ziehen Sie sie wechselweise auf 68 Nm
(50 ft-lbs) an.
Vom Kabel
Nur eine
Verbindung
pro Beutel.
Stoßverbindung
4. Gut mischen, bis eine einheitliche Farbe erreicht ist, durch 25 bis 30
Mal hin- und her drücken des Inhalts.
5. Das gemischte warme Gießharz in ein Ende des Beutels drücken und
das andere Ende abschneiden.
6. Die Kabelverbindung langsam bis ganz nach unten in den Dichtbeutel
drücken, wie in C zu sehen.
7. Das offene Ende des Beutels zu drehen und mit einem Kabelbinder
verschließen und mit dem verschlossenen Ende nach oben beiseite
legen, bis das Gießharz abgebunden hat.
44
Austauschen des Kabels
Zum Stecker
Kabelbinder
Kabelisolierung
vollständig mit
Epoxid-Gießharz
umgeben
