Anhang A
Sperren des Ruhedruckventils für Leitungstest
Wenn die Wartungsschraube im Uhrzeigersinn ganz eingedreht wird, dichtet das Entlastungsventil ab und
gleichzeitig wird das Ruhedruckventil gesperrt, wie in Abbildung A-3 zu sehen. Die Leitung ist jetzt für einen
Leitungstest abgetrennt.
Ausbauen des Ruhedruckventils
Falls das Ruhedruckventil ausgebaut werden muss, drehen Sie die Wartungsschraube im Uhrzeigersinn, bis sie
ganz eingedreht ist, wie in Abbildung A-4 zu sehen. Bei ungefähr 7,5 Umdrehungen im Uhrzeigersinn öffnet sich
das Ruhedruckventil (das Ablassen des Leitungsdrucks ist zu hören) und die Wartungsschraube greift in das
Ruhedruckventil ein. Wenn die Wartungsschraube ganz eingedreht ist, drehen Sie sie 3 oder 4 Umdrehungen
zurück (gegen den Uhrzeigersinn) und warten einige Sekunden, damit das Produkt in der Verzweigung ablaufen
kann. Lösen Sie die Schrauben des Ruhedruckventil-Gehäuses und nehmen Sie die gesamte Ventil-Baugruppe
heraus.
Wartungsschraube
Wartungsschraube ganz
nach unten trennt
Ruhedruckventil und
Entlastungsventil ab,
um Leitung vom Tank
zu isolieren

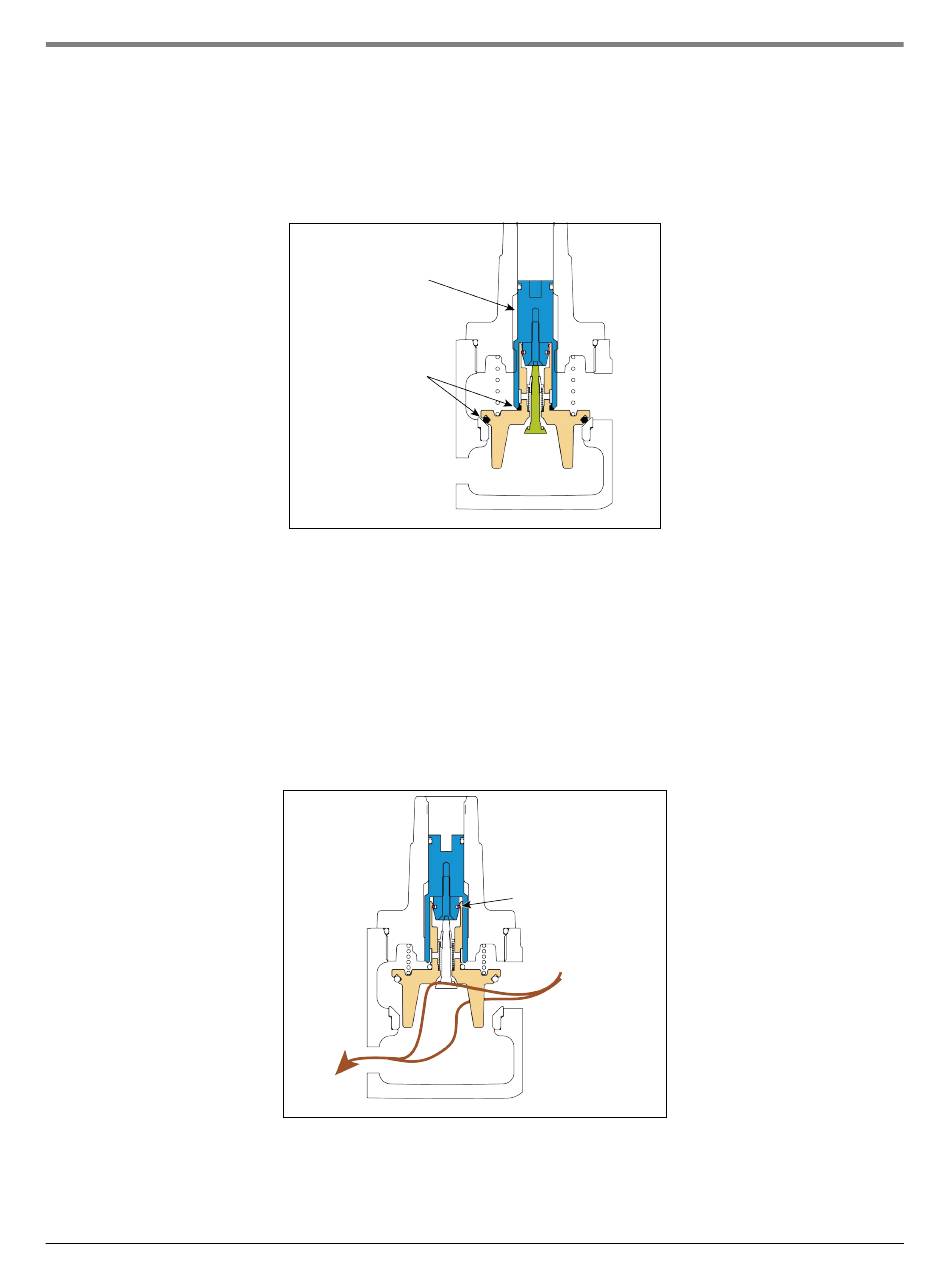

Abbildung A-3. Sperren des Ruhedruckventils für Leitungstest
Zum Tank
Abbildung A-4. Ausbau der Ruhedruckventil-Baugruppe für die Wartung
Zum Tank
Ruhedruckventil vom
Sicherungsring
gehalten
Produkt fließt
aus der Leitung
A-2
Funktion Ruhedruckventil
Zur
Leitung
