Installation
2. Messen Sie den Abstand zwischen Tankboden und Oberseite des 4-Zoll-Standrohrs wie in Abbildung 9
zu sehen.
Hinweis: Bei Pumpen mit fester Länge, siehe Abbildung 11, und prüfen Sie, dass der Abstand zwischen der
Unterseite der Verzweigung und der Unterseite der UMP 125 mm (5 Zoll) (381 mm [15 Zoll] mit schwim-
mender Saugleitung) kürzer als der in Schritt 2 gemessene Abstand ist. Rollen Sie das Kabel oben am
Pumpenkopf ab. Dann gehen Sie zu Schritt 7.
3. Rollen sie das Kabel oben am Pumpenkopf ab und legen Sie es flach hin, sodass es in den Pumpenkopf
gleitet ohne zu verknoten oder zu knicken.
4. Lösen Sie die Klemmschraube am Produktsteigrohr, indem die Feststellschraube seitlich an der
Klemmschraube herausgedreht wird und schieben Sie die Klemmschraube zurück (siehe Abbildung 10).
Ein leichtes Drehen der UMP löst die Dichtungen und erleichtert das Einstellen auf die
richtige Länge. Das Rohr nicht mehr als eine 1/4 Umdrehung drehen.
Bei allen Modellen mit dem Suffix „RA" werden Sicherungsmuttern und Unterlegscheiben
aus Edelstahl verwendet, die im Satz enthalten sind. Tragen Sie vor dem Anbringen der
Mutter und der Unterlegscheibe Gleitmittel (ebenfalls im Satz enthalten) auf die
Montagestehbolzen auf.
Oberteil des 4"-Standrohrs
Top of 4'' riser

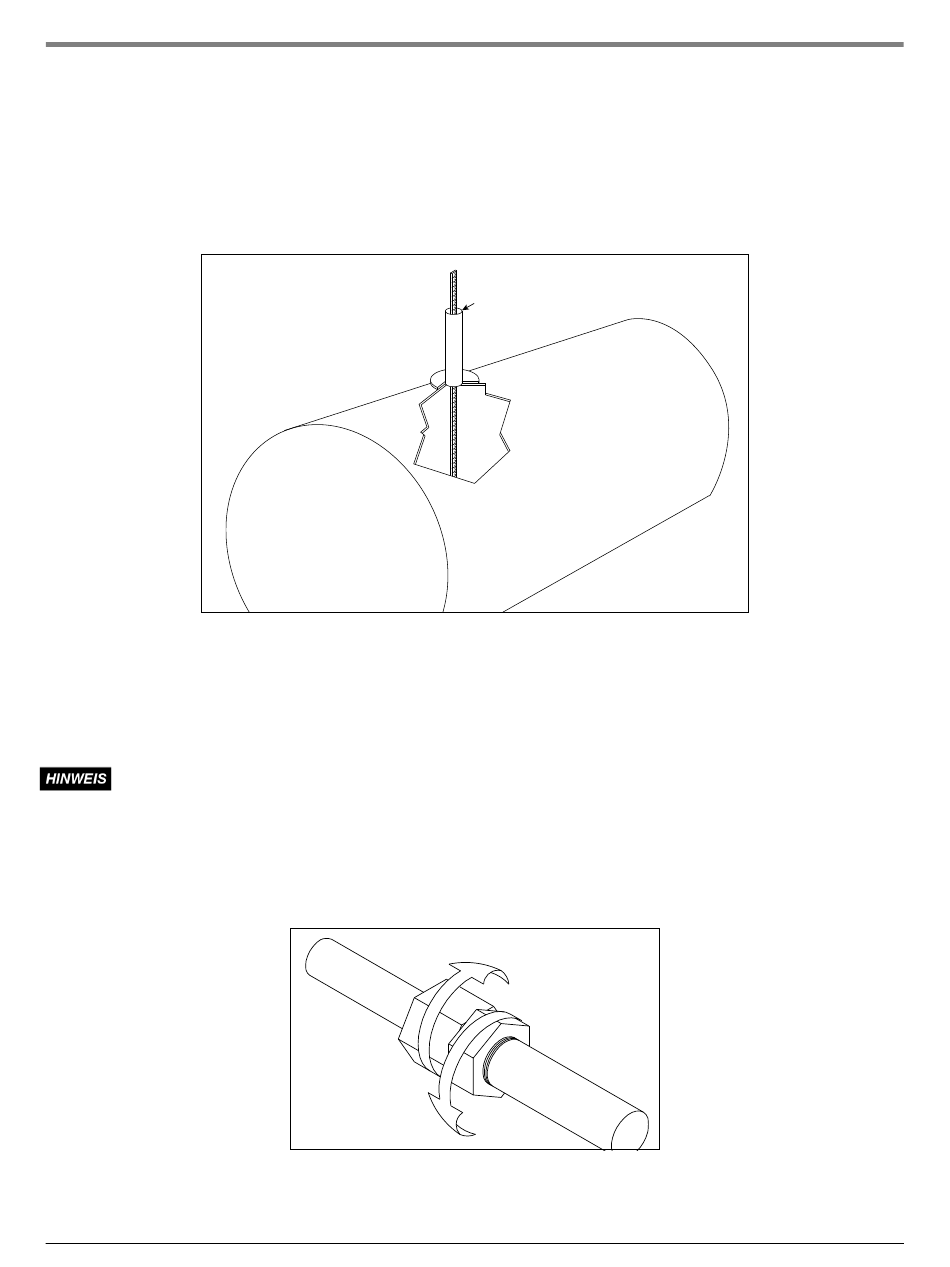

Abbildung 9. Messen des Tanks
Das Rohr maximal 1/4 Umdrehung drehen
1/4 turn maximum on piping
Abbildung 10. Lösen der Kontermutter
16
Installation der Pumpe
