Wartung und Reparatur
Deckel
Kondensatorzugang
Anschlussbuchse im
Pumpenkopf-Gehäuse
Flache Seite des
Steckverbinders muss zur
Feststellschraube zeigen
3/8''-Inbus-
Feststellschraube, die die
Anschlussbuchse hält
Anschlussbuchse sitzt
auf der Kante an der
Sockelbasis
27. Entfernen Sie die O-Ringe der Verzweigungs-Anschlussbuchse. Nehmen Sie einen O-Ring der Größe
0,862" ID x 0,103" aus dem elektrischen Verbinder-Satz und schmieren Sie ihn mit Vaseline. Setzen Sie
diesen O-Ring in seine Nut an der Verzweigungs-Anschlussbuchse (siehe Abbildung 34 auf Seite 46) ein.
28. Die drei O-Ring-Dichtungen ( 3,975" ID x 0,210" breit [oben], 3,850" ID x 0,210" breit [Mitte] und 3,725" x
0,210" breit [unten]) des Einschubelements aus dem Hardware-/Dichtungssatz nehmen. Die Größen der drei
O-Ring-Dichtungen sind sehr ähnlich. Deswegen genau darauf achten, dass Sie die jeweils Richtige in das
Einschubelement einsetzen. Schmieren Sie jeden O-Ring mit Vaseline und setzen Sie ihn in die zugehörige
Nut (siehe Abbildung 31 auf Seite 38).
Bei allen Modellen mit dem Suffix „RA" werden Sicherungsmuttern und Unterlegscheiben
aus Edelstahl verwendet, die im Satz enthalten sind. Tragen Sie vor dem Anbringen der
Mutter und der Unterlegscheibe Gleitmittel (ebenfalls im Satz enthalten) auf die
Montagestehbolzen auf.
Entfernen Sie die Federn um die Montagestehbolzen und ersetzen Sie sie durch die Federn
aus dem Satz.
29. Setzen Sie das Einschubelement wieder in die Verzweigung und den Tank ein. Ziehen Sie die Montagemuttern
des Einschubelements wechselweise bis auf 68 Nm (50 ft-lbs) an.
30. Drehen Sie die Entlüftungsschraube 2 - 3 Umdrehungen gegen den Uhrzeigersinn (siehe Abbildung 33).
Bei allen Modellen mit dem Suffix „RA" werden Sicherungsmuttern und Unterlegscheiben
aus Edelstahl verwendet, die im Satz enthalten sind. Tragen Sie vor dem Anbringen der
Mutter und der Unterlegscheibe Gleitmittel (ebenfalls im Satz enthalten) auf die
Montagestehbolzen auf.
Die Entlüftungsschraube wird von einem Sicherungssplint gehalten, um sie nicht
zu weit zu drehen. Nicht versuchen, weiter als 3 Umdrehungen zu drehen.
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
Stecker im Gehäuse des
Einschubelements

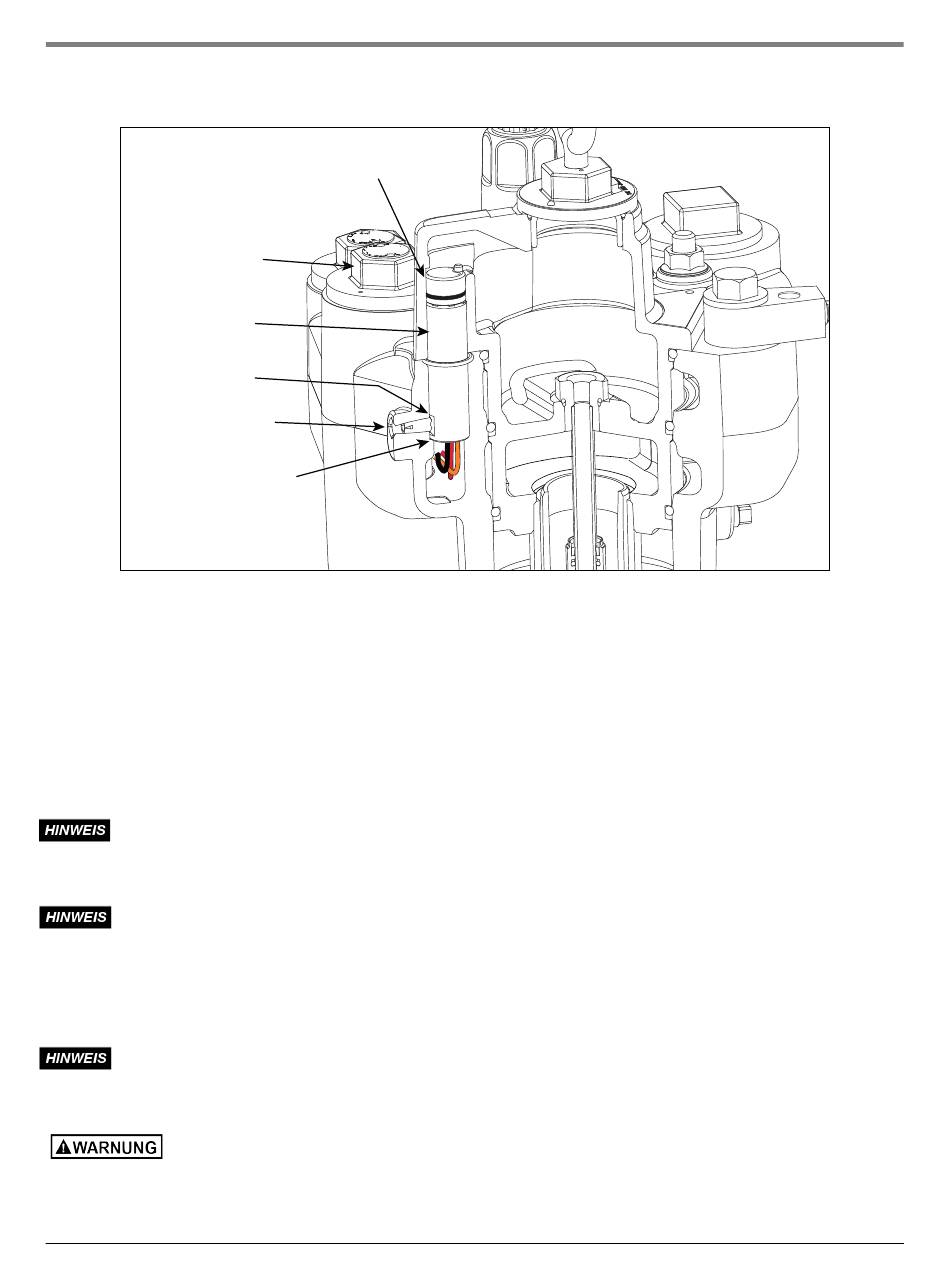

Abbildung 39. Lage der Feststellschraube der Anschlussbuchse
50
