Anhang A: Funktion Ruhedruckventil/Entlüftungsschraube
In diesem Anhang wird die Funktion von Ruhedruckventil und Entlüftungsschraube der RED Jacket STP
theoretisch behandelt.
Funktion Ruhedruckventil
Pumpe an

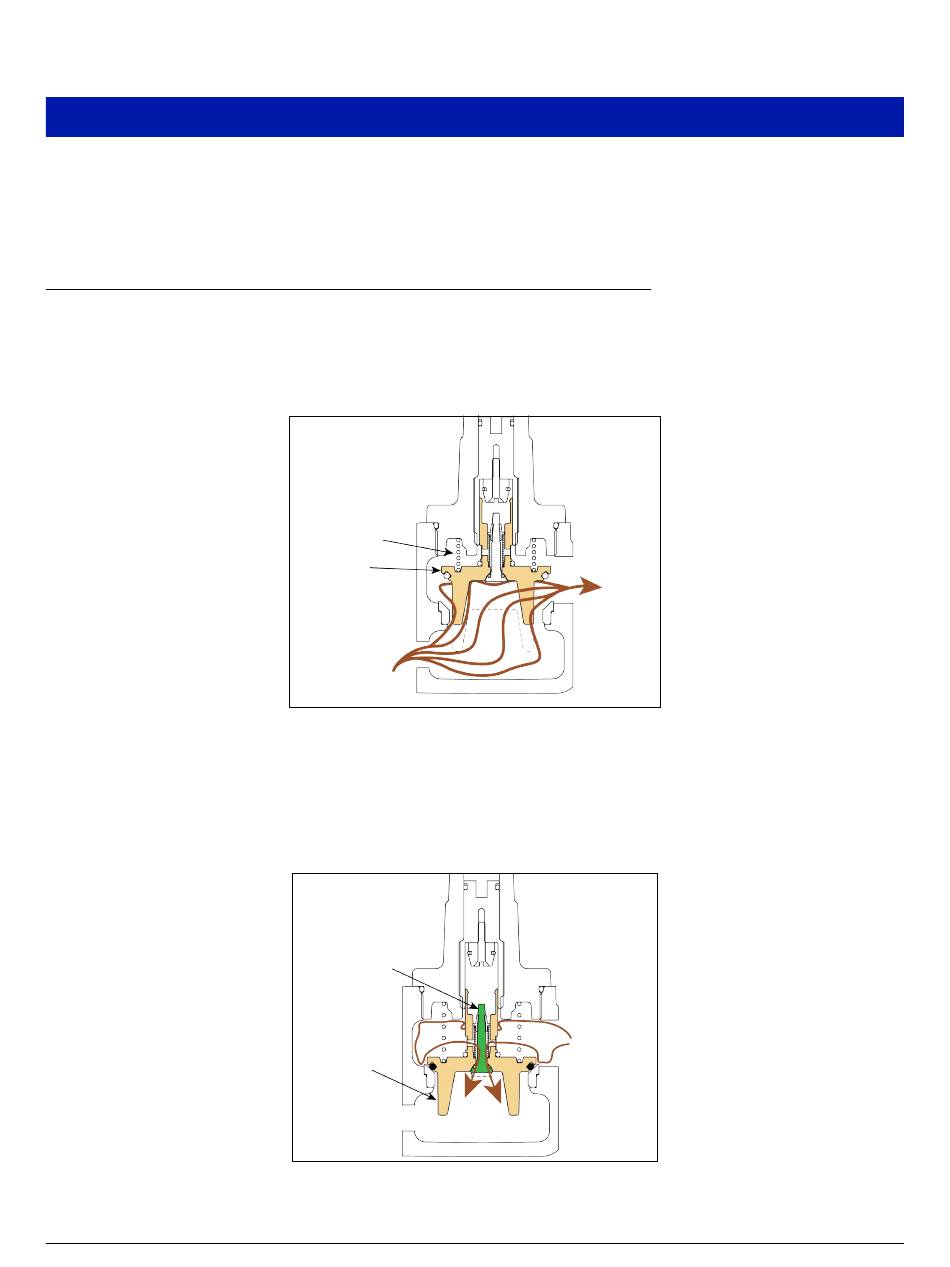

Wie in der Ausschnitt-Zeichnung des Ruhedruckventils in Abbildung A-1 zu sehen, wird das Ruhedruckventil vom
Kraftstofffluss geöffnet, wenn die Pumpe eingeschaltet wird.
Pumpe aus
Wenn die Pumpe ausgeschaltet wird, schließt das Ruhedruckventil und die Kraftstoffleitung ist abgetrennt. Da sich
durch thermische Expansion Druck in der Leitung aufbauen kann, wird der Überdruck durch das Entlastungsventil
zurück in den Tank abgeleitet, wie in Abbildung A-2 zu sehen.
Feder
Ruhedruckventil
Von der Pumpe
Abbildung A-1. Zustand bei eingeschalteter Pumpe
Entlastungsventil
Ruhedruckventil
Zum Tank
Abbildung A-2. Entlastungsventil leitet zu hohen Leitungsdruck ab
Zur
Leitung
Zu hoher
Leitungsdruck
