Installation
Kabeldurchführungsbuchse
Abbildung 16. Pressbuchse Kabeldurchführung für Stromversorgungskabel
Zugang zu
Anschlussdose
Kunststoffstopfen muss in
nicht-verwendetem Loch
verbleiben
Erdungskabel
(in Verzweigung)
2 Schrauben in oberer Platte der
Baugruppe anziehen, um die
Buchse zusammenzudrücken

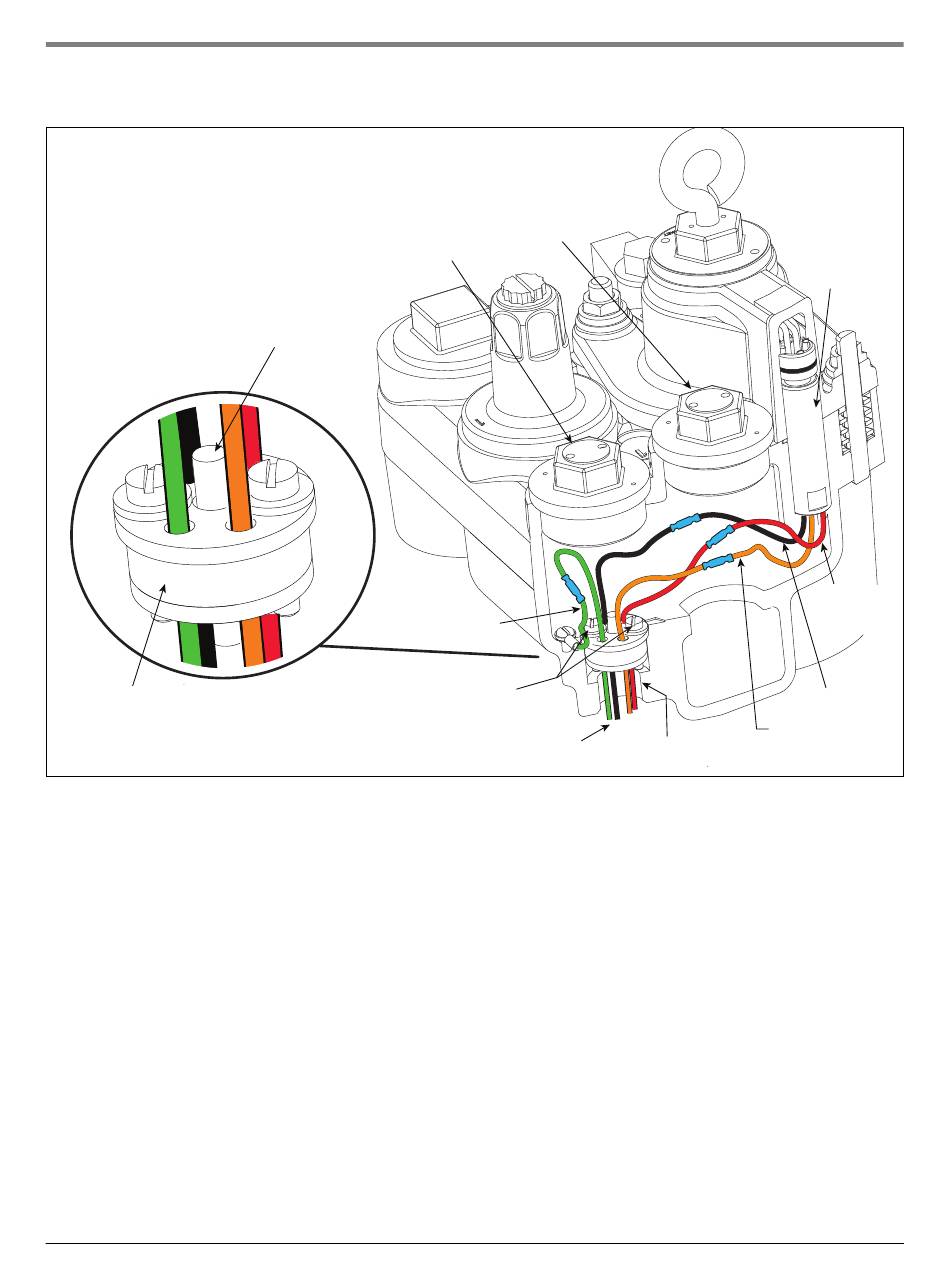

Verkabelung der Stromversorgung vom Stromverteiler zur Red Jacket STP
Zugang zu Kondensator
Ankommende Verkabelung
Kabel-Schutzrohr hier
vom Stromverteiler
anbringen, 3/4"-14 NPT
22
Anschlussbuchse
Rotes Kabel von der
Anschlussbuchse
Schwarzes Kabel von
der Anschlussbuchse
Orange-farbenes
Kabel von der
Anschlussbuchse
