Wartung und Reparatur
Bei allen Modellen mit dem Suffix „RA" muss der mitgelieferte Kunststoffschutz auf die
Abdeckung des Pumpenkopf-Anschlusskastens vor dem Festziehen aufgesetzt werden,
um eine Beschädigung der Pulverbeschichtung und Bildung von Korrosion zu vermeiden
(siehe Abbildung 14).
5. Suchen Sie den Stecker im Pumpenkopf (siehe Abbildung 34).
6. Machen Sie mit einem Filzstift eine Markierung an der Ansicht des Pumpenkopfes, um die Lage des Indexlochs
zu kennzeichnen (siehe Abbildung 36).
Index-Stift Stecker
Stecker
Sicherungsscheibe
Stecker
Anschlussbuchse
7.
Verwenden Sie eine Spitzzange oder eine Spitz-Gripzange, um die Sicherungsscheibe zu entfernen, die den
Stecker in seinem Sockel hält.
8. Entfernen Sie den Stecker mit O-Ring.
9. Nehmen Sie den neuen Stecker und die Sicherungsscheibe aus dem elektrischen Verbinder-Satz.
10. Beachten Sie den kleinen Index-Stift an der Rückseite des Steckers (siehe Abbildung 35).
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen
Verkabelung zur UMP

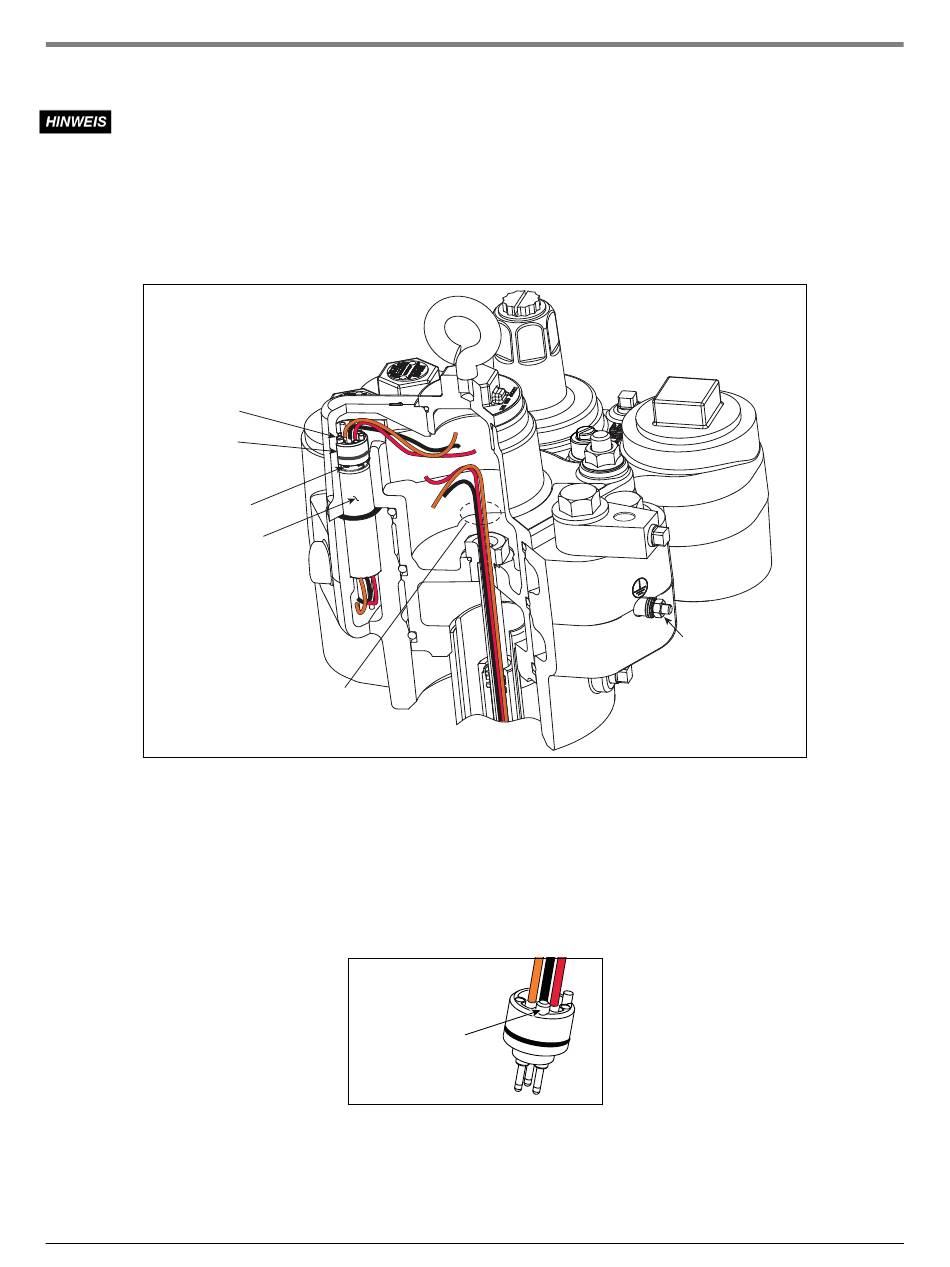

Abbildung 34. Steckverbinder Pumpenkopf zur Verzweigung
Index-Stift
Abbildung 35. Index-Stift am Stecker
46
Externer
Potenzialausgleich-
Anschluss
