Installation
16. Wenn die Kabel isoliert sind, rollen Sie sie im Anschlusskasten des Pumpenkopfes so gut wie möglich
zusammen (siehe Abbildung 15). Aus Gründen der Übersicht sind die Epoxid-Gießharz-Dichtbeutel
durchsichtig dargestellt.
17. Schmieren Sie den O-Ring an der Abdeckung des Pumpenkopf-Anschlusskastens (mit Hebeöse) mit Vaseline.
Schrauben Sie die Abdeckung des Anschlusskastens fest (kein Gewinde-Dichtmittel verwenden). Auf 50 Nm
(35 ft-lbs.) anziehen.
18. Bei allen Modellen mit dem Suffix „RA" muss der mitgelieferte Kunststoffschutz auf die Abdeckung des
Pumpenkopf-Anschlusskastens vor dem Festziehen aufgesetzt werden, um eine Beschädigung der
Pulverbeschichtung und Bildung von Korrosion zu vermeiden (siehe Abbildung 14).
Anschlussab-
deckung des
Druckauf-
nehmers

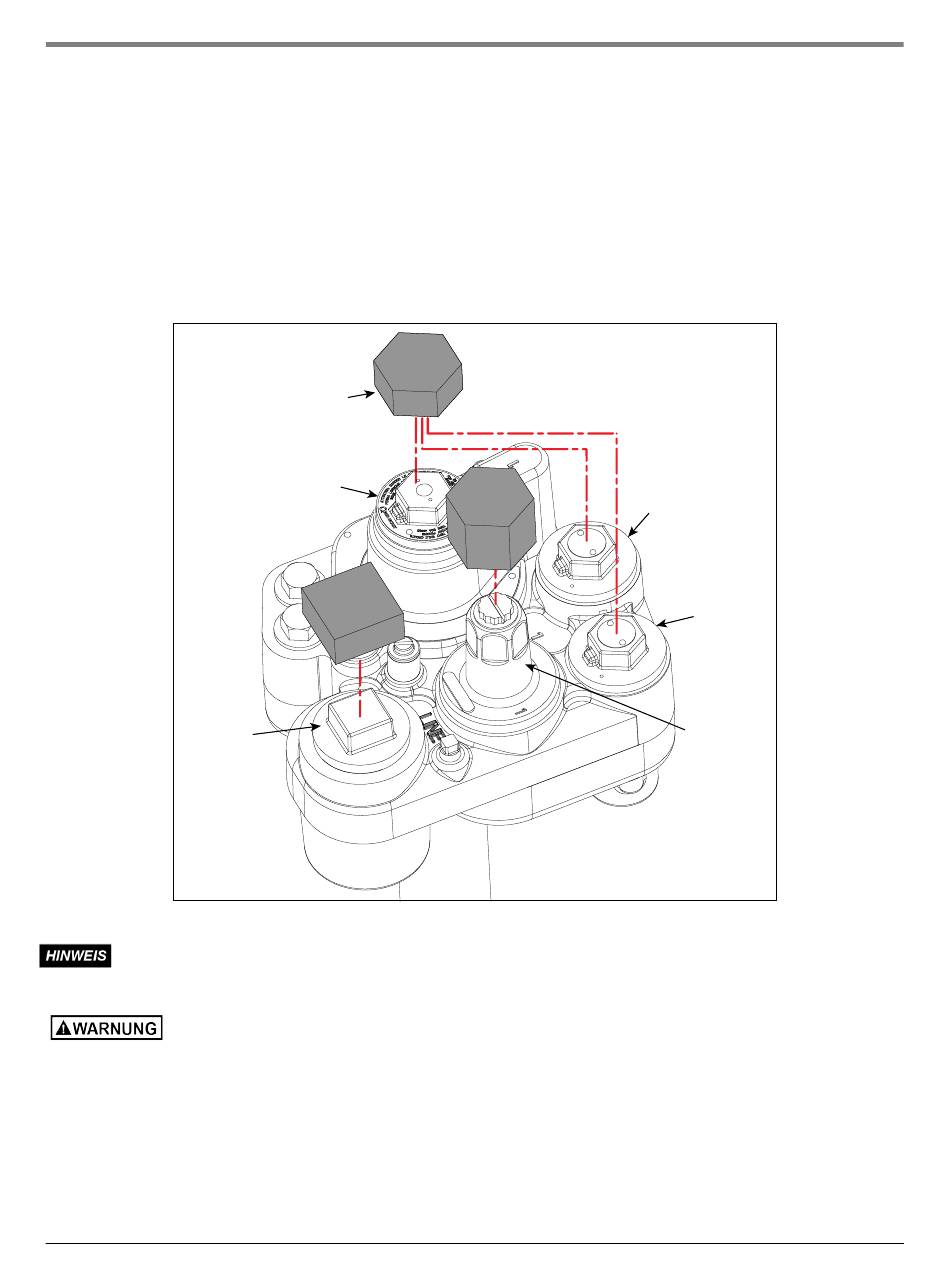

Abbildung 14. Kunststoffschutzabdeckungen für alle Modelle mit dem Suffix „RA"
Für AG-Anwendungen wird Loctite 567 oder Gasoila E-Seal für alle vor Ort wartbaren
Rohrgewinde empfohlen (siehe Anhang D für die Positionen der vor Ort wartbaren
Verbindungen).
Überprüfen Sie, dass die Hebeöse korrekt mit 13,6 Nm (10 ft-lbs.) angezogen und
mindestens 6 Gewindegänge weit eingeschraubt ist. Es kommt vor, dass die Hebeöse
nach Installation der Pumpe herausgeschraubt wird und sich in dem Gewindebereich
der Kabelabdeckung (Hebeöse) Korrosion gebildet hat. Wenn sich Korrosion gebildet
hat, müssen Abdeckung und Hebeöse ersetzt werden.
Kappe für
Kunststoffschutz
(3 Größen)
Einschubelement der
Kabelabdeckung
Kondensatorabdeckung
19
Installation der Pumpe
Abdeckung der
Anschlussdose.
Ruhedruck-
ventil
