Installation
1. Überprüfen Sie die Steckbuchse am Ende des Pumpenkopfes. Sicherstellen, dass die Steckbuchse richtig im
Ihrem Sockel sitzt und die Verdrehsicherung in der entsprechenden Kerbe im Sockel (siehe Abbildung 6).
O-Ring des
Connector's o-ring
Steckverbinders
(-015 [0.551'' ID x
(-015 [0,551'' ID x
0.070'' wide])
0,070'' breit])
2. Die neue Dichtung so auf die neue UMP setzen, dass alle Löcher korrekt ausgerichtet sind
(siehe Abbildung 7).
Dichtungen von UMPs anderer Hersteller dichten nicht ausreichend und verringern
die Leistung.
3. Den Führungsstift der UMP in das richtige Loch im Pumpenkopf (siehe Abbildung 6) einführen und die
UMP nur von Hand in ihre Position drücken. Die UMP sollte sauber am Pumpenkopf sitzen, bevor die
Montageschrauben eingesetzt werden.
Die UMP von Hand auf den Pumpenkopf drücken. Falls die UMP nicht sauber am
Pumpenkopf sitzt, die UMP wieder entfernen und das Problem beseitigen.
4. Die Montageschrauben und Sicherungsscheiben der UMP einsetzen (siehe Abbildung 7). Die Schrauben
leicht anziehen und dann mit einem Drehmomentschlüssel über Kreuz Auf 11 Nm (7 ft-lbs.) anziehen.
Die UMP nicht mit den Schrauben in die richtige Lage ziehen. Beim Festdrehen und
Anziehen der Schrauben kreuzweise vorgehen. Die Schrauben nicht zu fest anziehen.
Ein Ignorieren der Anweisungen kann zum Versagen der Teile führen.
Verdrehsicherung der Anschlussbuchse nicht im
Pigtail female connector/indexing tab is out of its
Sockel - dies ist beim Befestigen der UMP die
socket - this is the incorrect position when
falsche Stellung!
attaching the UMP!
Verdrehsicherung der Anschlussbuchse in
der Sockelkerbe - dies ist beim Befestigen
der UMP die richtige Stellung!

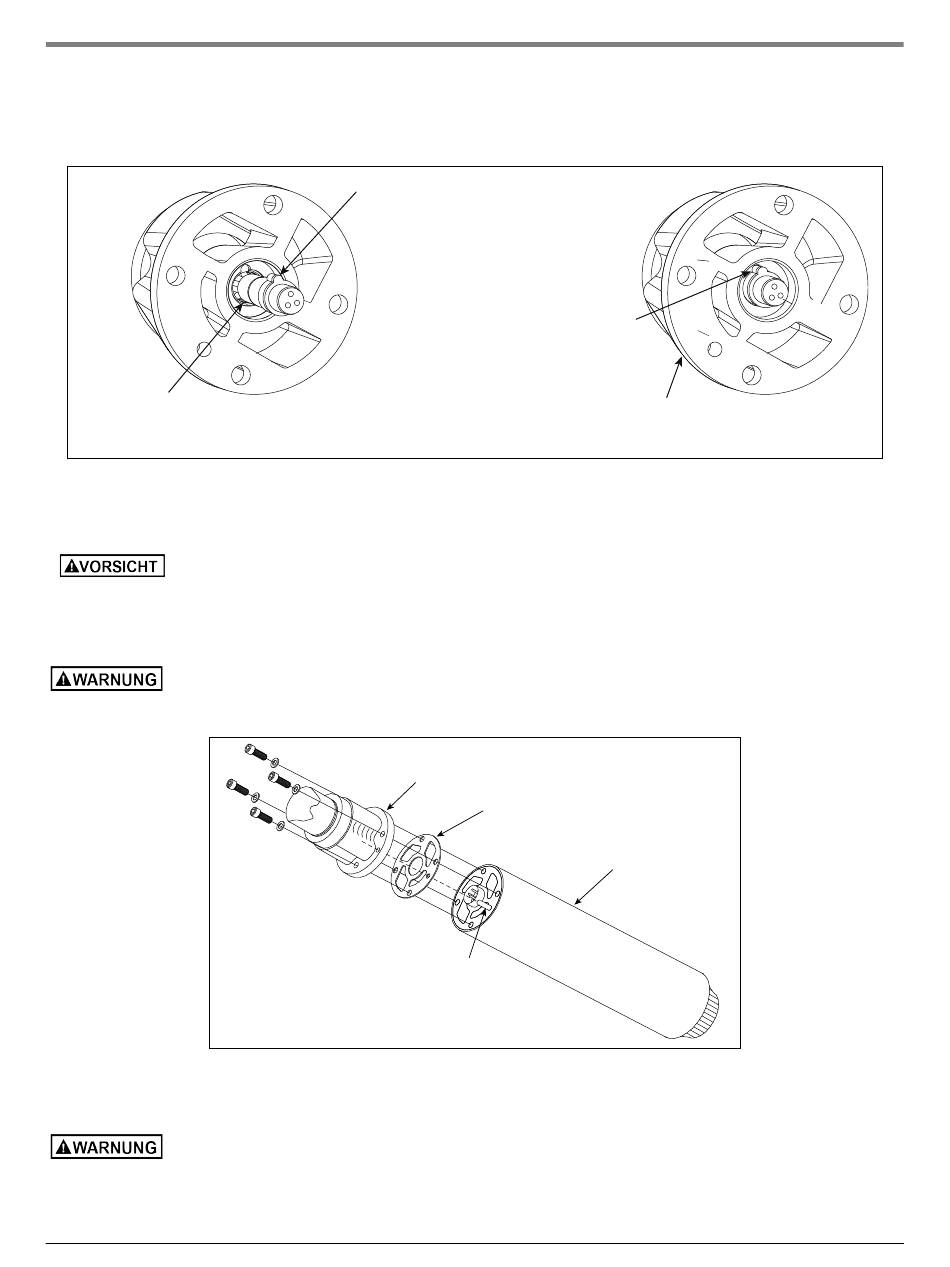

Abbildung 6. Überprüfung des korrekten Sitzes der Anschlussbuchse
Anschlusskopf
Abbildung 7. Ausrichten der UMP-Dichtung
Pigtail female connector/index-
ing tab is fitted in notch of its
socket - this is the correct position
when attaching the UMP!
Den Führungsstift an der UMP
Insert the positioning dowel
in dieses Loch einführen
on the UMP in this hole
Discharge head
Dichtung
Gasket
Tauchpumpeneinheit (UMP)
Führungsstift
Positioning
dowel
14
Befestigung der UMP
UMP
