Wartung und Reparatur
Sicherungssplint in Haltestellung

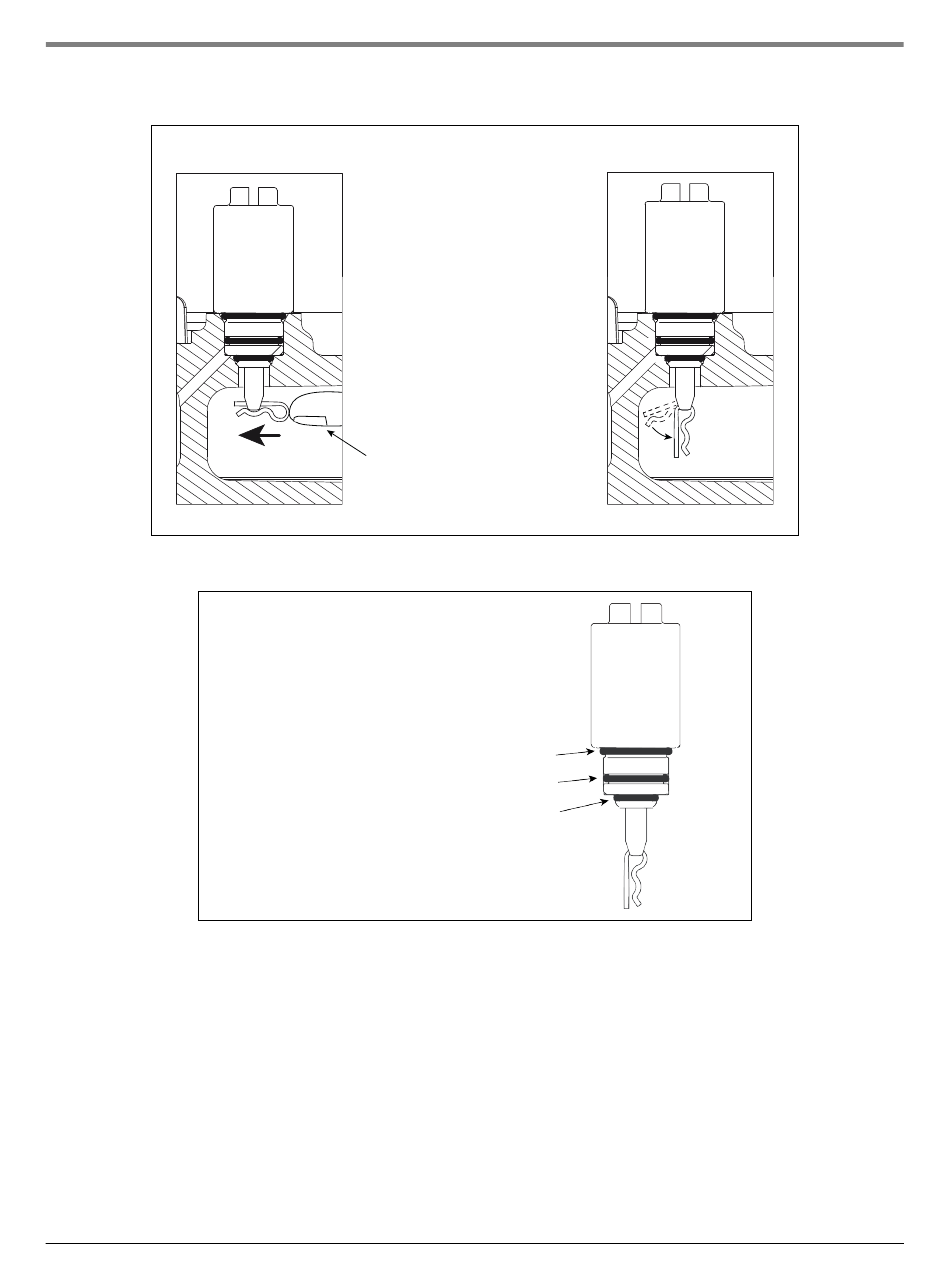

Abbildung 42. Positionierung des Sicherungssplint, um das Entfernen der Entlüftungsschraube zu ermöglichen
Abbildung 43. Sicherungssplint in Stellung zum Einbauen der Entlüftungsschraube
9. Wenn die Schraube im Uhrzeigersinn ganz nach unten aber nicht fest gedreht ist, benutzen Sie den
Zeigefinger einer Hand, um den Sicherungssplint nach oben zu drücken, wie in Zeichnung 1 von
Abbildung 44 dargestellt.
10. Während Sie den Sicherungssplint mit dem Zeigefinger einer Hand hochhalten, setzen Sie den Zeigefinger
der anderen Hand (mit Handschuh) an das Ende des Sicherungssplints, wie in Zeichnung 2 von
Abbildung 44 zu sehen.
11. Drücken Sie gegen das Ende des Sicherungssplints mit dem „Handschuhfinger", bis er in der
Sicherungsstellung einrastet, wie in Zeichnung 3 von Abbildung 44 zu sehen.
Mit dem Zeigefinger
ganz eindrücken
Oberer O-Ring (-015 [0,551'' ID x 0,070'' breit])
Mittlerer O-Ring (-014 [0,489'' ID x 0,070'' breit])
Unterer O-Ring (-903 [0,301'' ID x 0,064'' breit])
Sicherungssplint in Stellung für
Ausbau der Schraube
53
Austausch der Entlüftungsschraube
