Wartung und Reparatur
11. Der Index-Stift auf der Rückseite des Steckers muss im Index-Loch unten im Sockel seines Pumpenkopfes
sitzen (siehe Abbildung 36), damit der Stecker richtig zur Anschlussbuchse ausgerichtet ist.
Machen Sie mit einem Filzstift
eine Markierung an der
Anschlussfläche des
Pumpenkopfes, um die Mitte
des Lochs für den Index-Stift
zu kennzeichnen.
Loch für Aufnahme des Stecker-
Indexstifts
12. Kleben Sie ein kleines Stück Klebeband auf der Stiftseite des Steckers in einer Linie mit dem Index-Stift
(siehe Abbildung 37).
Abbildung 37. Anbringen einer Ausrichtmarkierung mit Klebeband am Stecker
13. Schmieren Sie den O-Ring am Stecker mit Vaseline.
14. Schieben Sie die Kabel des neuen Steckers nach unten in den Sockel und durch die Öffnung in der
Sockelbasis in den Anschlusskasten des Pumpenkopfes. Ziehen Sie die Kabel vorsichtig in den
Anschlusskasten und richten Sie dabei die Klebeband-Markierung am Stecker mit der Markierung am
Pumpenkopf aus. Wenn Sie den Stecker ganz in seinen Sockel gedrückt haben, darf er sich nicht drehen
lassen, wenn der Index-Stift im Index-Loch sitzt. Mit dem kleinen Lineal messen Sie den Abstand von der
Anschlussfläche des Pumpenkopfes bis zum Stecker, es sollte etwas mehr als 35 mm (1-3/8") sein (siehe
Abbildung 38). Halten Sie die Kabel fest, um den Index-Stift des Steckers in Position zu halten und setzen
Sie die Sicherungsscheibe (mit den nach oben gedrehten Zähnen nach außen zeigend) in den Sockel ein,
indem Sie sie nach unten gegen den Stecker drücken (ein dünnwandiger, tiefer Sockel kann dabei helfen,
die Sicherungsscheibe fest gegen den Stecker zu drücken). Überprüfen Sie das Maß von 35 mm (1-3/8")
nach dem Einsetzen der Sicherungsscheibe, um sicherzustellen, dass der Stecker in der richtigen Tiefe sitzt.
Die Kabel-Steckverbinder zwischen Pumpenkopf und Verzweigung austauschen

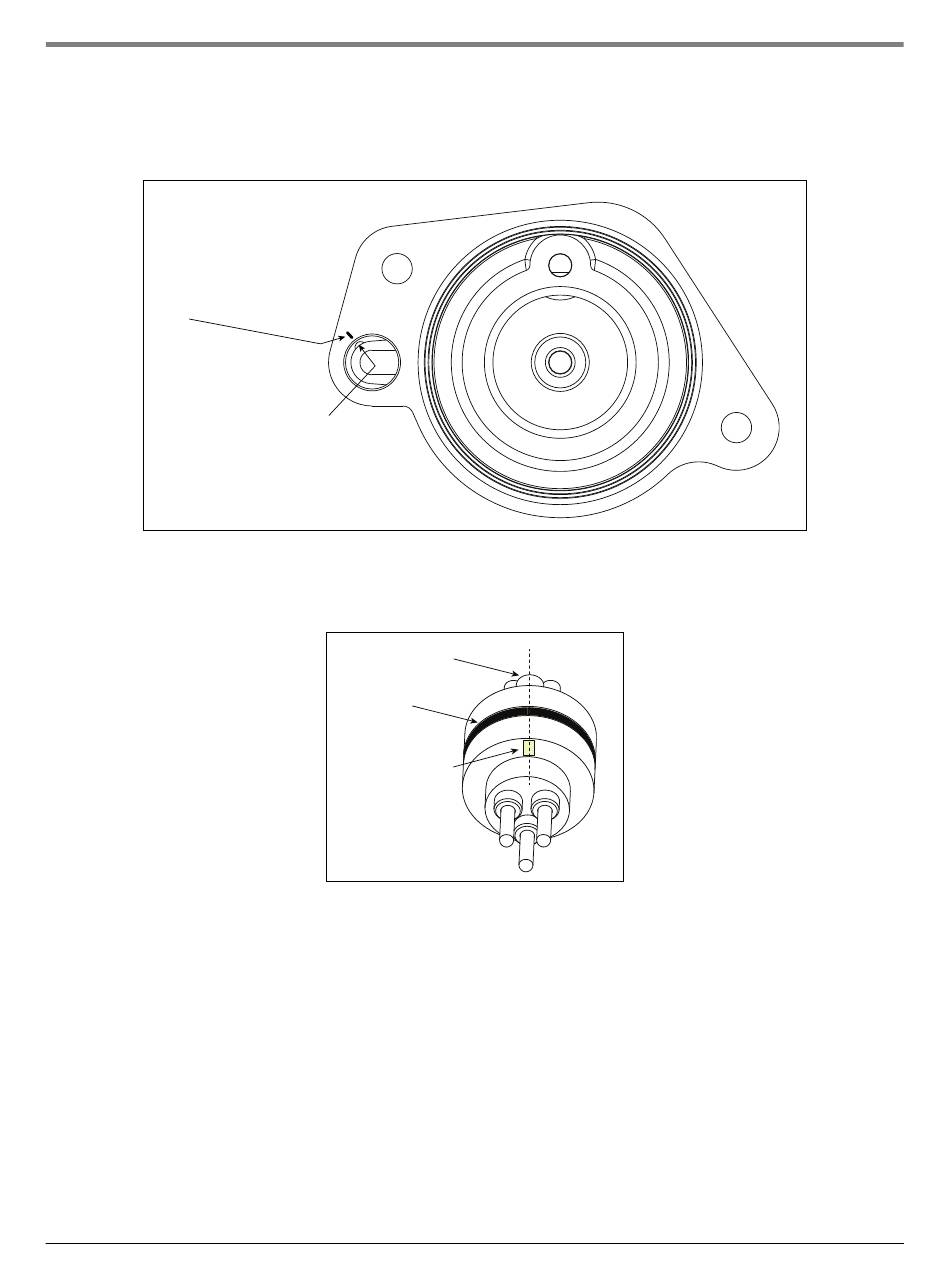

Abbildung 36. Index-Loch des Steckers im Sockel des Pumpenkopfes
Index-Stift
O-Ring
Kleben Sie ein
kleines Stück
Klebeband in
einer Linie mit
dem Index-Stift
hier hin
