Installation
5. Siehe Abbildung 11 und ziehen Sie das UMP-Ende, bis der Abstand zwischen der Unterseite der
Verzweigung und der Unterseite der UMP 125mm (5 Zoll) (381mm [15 Zoll] mit schwimmender Saugleitung)
kürzer als der in Schritt 2 gemessene Abstand ist.
Wenn die UMP mit einem Adapter für die schwimmende Saugleitung ausgestattet ist,
schauen Sie in den Abschnitt mit der Überschrift „Empfohlene Installation der
schwimmenden Saugleitung" auf Seite 9.
Darauf achten, dass das Kabel nicht beschädigt wird. Falls die Pumpe kürzer
eingestellt werden muss, halten Sie das Kabel etwas gespannt, damit es
nicht geknickt wird.
6. Ziehen Sie die Kontermutter des Produktsteigrohrs mit mindestens 200 Nm (150 ft-lbs) fest, dann die
Feststellschraube in der Kontermutter mit 3,5 - 4,0 Nm (30 - 35 in. lb.). Bei allen Modellen mit dem Suffix „RA"
wird eine Kontermutter aus Edelstahl mit drei Feststellschrauben verwendet. Ziehen Sie alle
Feststellschrauben in der Kontermutter mit 12,2 - 15 Nm (9-11 ft-lbs) an.
7.
Montieren Sie die Siphon-Rückleitung an der geränderten Verschraubung unten am Pumpenkopf und sichern
Sie sie mit einer Klemme (siehe Abbildung 12).
Die Rückleitung sollte an jeder Anwendung angeschlossen sein, um Fehlauslösungen einer
elektronischen Tanküberwachung zu verringern.
Anschluss für Kraftstoffrücklauf
Siphon return line barbed fitting
Tauchpumpeneinheit
125 mm (5'') kürzer als Messung in Schritt 2
5'' (125mm) shorter than Step 2 measurement

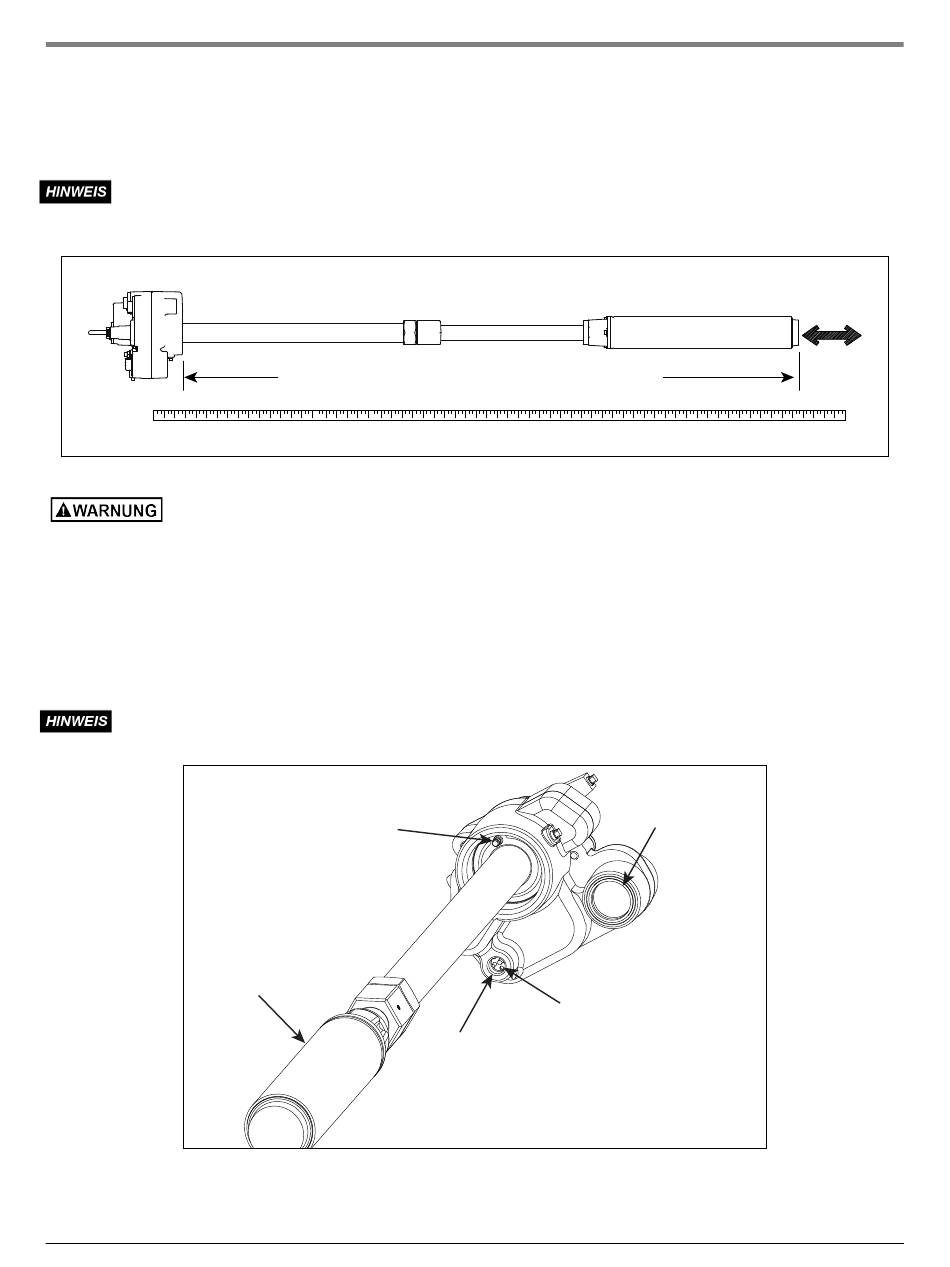

Abbildung 11. Einstellen der Pumpenlänge
(UMP)
UMP
Abbildung 12. Ansetzen der Rückleitung am Pumpenkopf
Pressbuchse
Power wiring compression
Kabeldurchführung für
bushing
Stromversorgungskabel
3/4"- 14 FNPT
3/4"- 14 FNPT
17
Installation der Pumpe
2"-Auslassanschluss
2" discharge port
