Wartung und Reparatur
Bei allen Modellen mit dem Suffix „RA" ist darauf zu achten, dass die Pulverbeschichtung des
Pumpenkopfes/der Verzweigung und des Auslasskopfes nicht beschädigt wird, wenn die
Pumpe auf der Arbeitsfläche abgestellt wird.
4. Bauen Sie die alte UMP ab, indem Sie die vier Schrauben entfernen, die den Pumpenkopf halten, wie in
Abbildung 29 zu sehen. Die alte Dichtung und die Schrauben entsorgen.
5. Überprüfen Sie die Anschlussbuchse am Pumpenkopf - austauschen, wenn beschädigt. Stellen Sie sicher,
dass die Verdrehsicherung in der Kerbe im Pumpenkopf sitzt.
6. Ziehen Sie die Anschlussbuchse im Pumpenkopf weit genug heraus, um den O-Ring in der Seitenwand des
Sockels zu sehen (siehe Abbildung 30). Den O-Ring der Anschlussbuchse aus dem Sockel entfernen und
entsorgen. Nehmen Sie einen O-Ring der Größe 0,551" ID x 0,070" aus dem Hardware-/Dichtungssatz
und schmieren Sie ihn mit Vaseline. Schieben Sie den neuen O-Ring über die Anschlussbuchse und drücken
Sie ihn in die Nut in der Wand des Sockels. Schmieren Sie das Gehäuse der Anschlussbuchse mit Vaseline
und drücken Sie sie zurück in den Sockel; dabei beachten, dass die Verdrehsicherung in der Kerbe des
Sockels sitzt.
O-Ring des Steckverbinders
Connector's o-ring
(-015 [0,551'' ID x 0,070'' breit])
(-015 [0.551'' ID x
0.070'' wide])
7.
Die neue Dichtung aus dem UMP-Austauschsatz so auf die neue UMP setzen, dass alle Löcher richtig
ausgerichtet sind.
Dichtungen von UMPs anderer Hersteller dichten nicht ausreichend und verringern
die Leistung.
Führungsstift

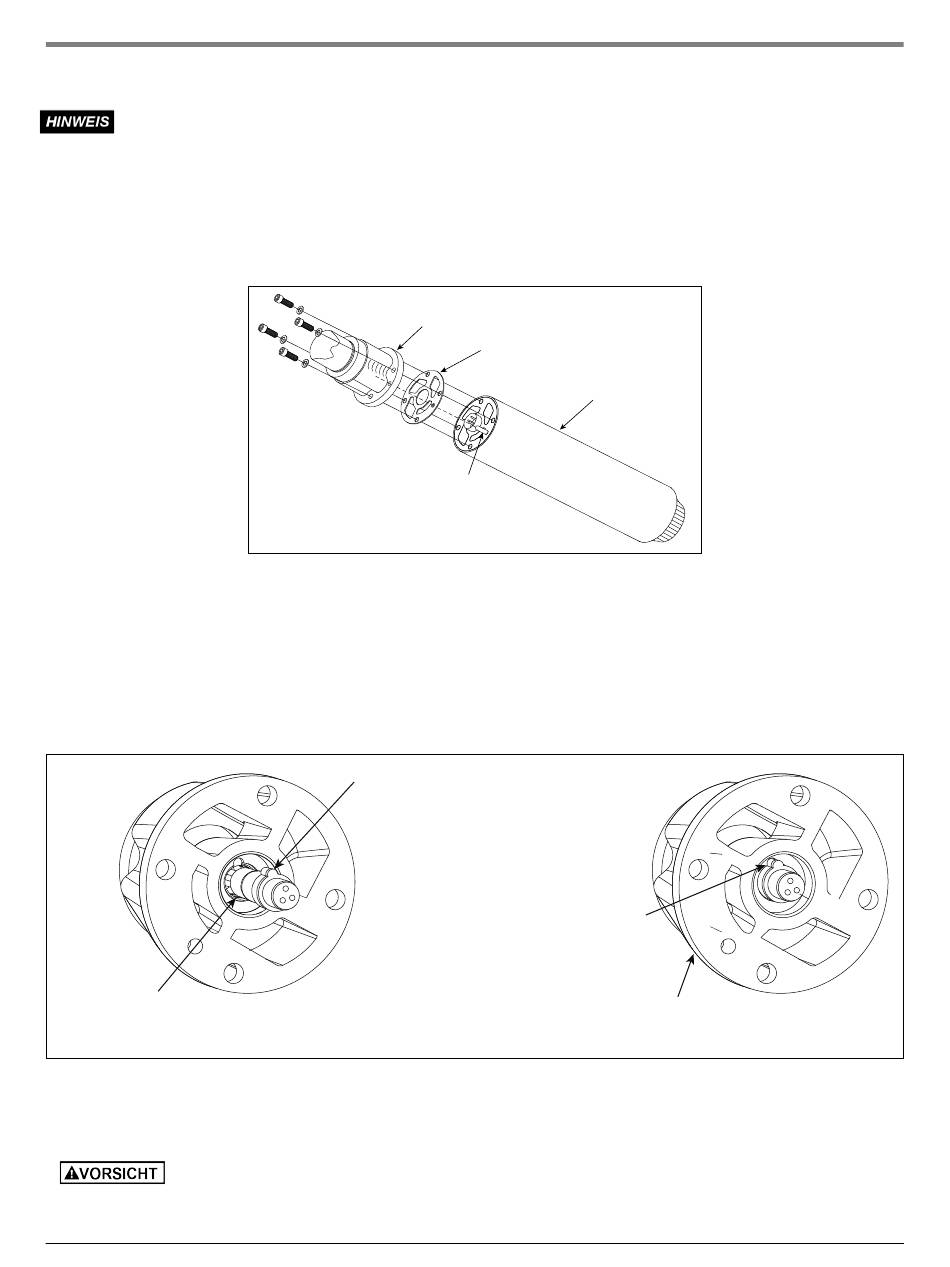

Abbildung 29. Schrauben und Dichtung der UMP
Verdrehsicherung der Anschlussbuchse nicht im
Pigtail female connector/indexing tab is out of its
Sockel - dies ist beim Befestigen der UMP die
socket - this is the incorrect position when
falsche Stellung!
attaching the UMP!
Abbildung 30. Überprüfung des korrekten Sitzes der Anschlussbuchse
Anschlusskopf
Discharge head
Dichtung
Gasket
Tauchpumpeneinheit (UMP)
UMP
Positioning
dowel
Verdrehsicherung der
Pigtail female connector/index-
Anschlussbuchse in der Sockelkerbe -
ing tab is fitted in notch of its
dies ist beim Befestigen der UMP die
socket - this is the correct position
richtige Stellung!
when attaching the UMP!
Den Führungsstift an der UMP
Insert the positioning dowel
in dieses Loch einführen
on the UMP in this hole
37
Austauschen der UMP
