Agilent Technologies Agilent 7000 Serie Benutzerhandbuch Seite 48

2
Installieren von 7890 GC-Säulen
Das GC/MS-Interface für einen GC der Serie 7890
Das GC/MS-Interface ist eine Heizleitung in das MS für die Kapillarsäule.
(Siehe
Analyzerkammer geschraubt und hat eine Schutzabdeckung, die an Ort und
Stelle belassen werden sollte.
Ein Ende der Verbindung verläuft durch die Seite des GC und endet im Ofen.
Dieses Ende besitzt ein Gewinde, um so eine Verbindung der Säule mit einer
Mutter und einer Ferrule zu ermöglichen. Das andere Ende der Verbindung
passt in die Ionenquelle. Das Ende der Kapillarsäule erstreckt sich leicht bis
über das Ende der Säulenführungsröhre und in die Ionisationskammer hinein.
Spitzendich-
tungseinheit
Ionisations-
kammer
Ionenquelle
Analyzer-
kammer
Heizungs-/
Fühlereinheit

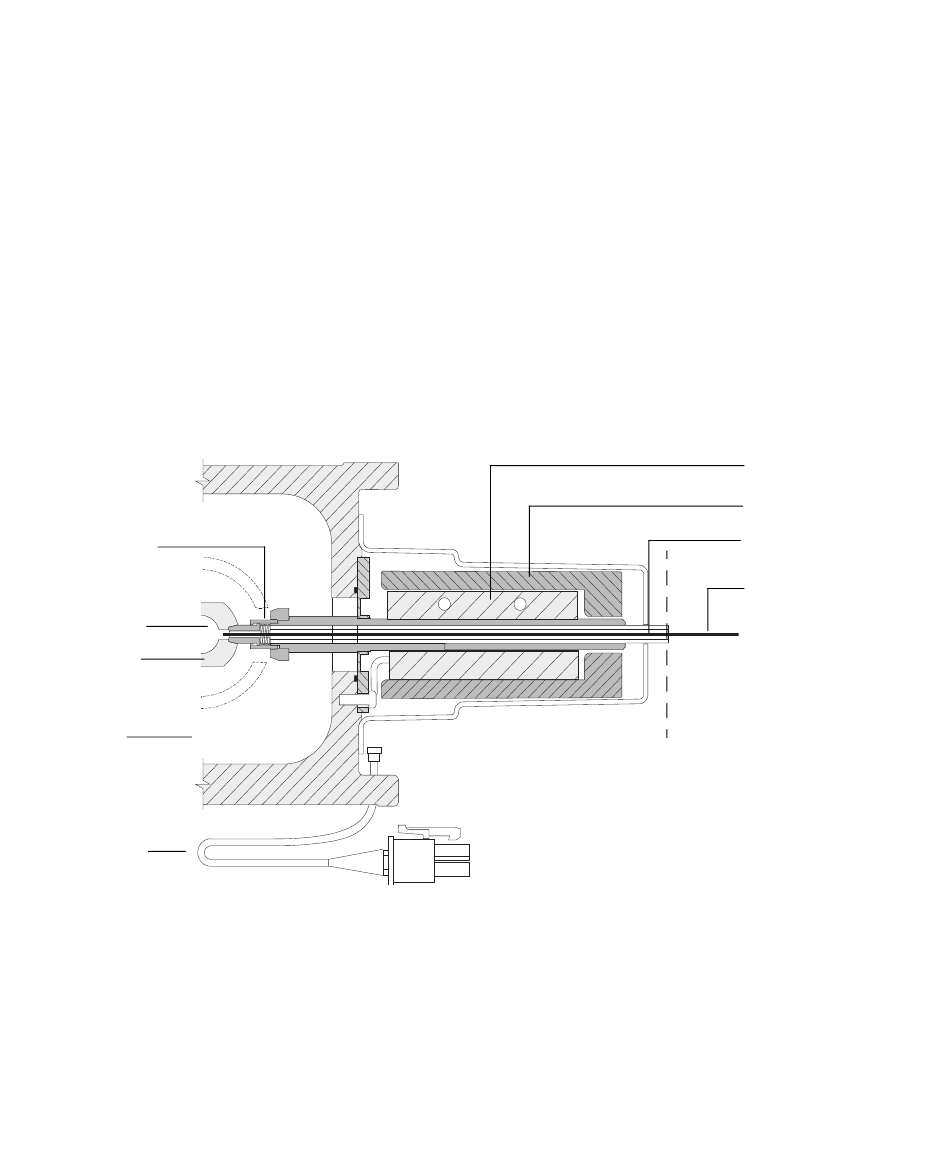

Abbildung 8 Das GC/MS-Interface für einen GC der Serie 7890B
48
Abbildung 8.) Sie ist mit einer O-Ring-Dichtung an die rechte Seite der
GC-Ofen
Optionaler Eingang für CI-Reagenzgas
oder Wasserstoff für ein
JetClean-System
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
Heizungsmanschette
Isolierung
Säulenführungsröhre
Säule
