Das CI-Flusssteuerungsmodul
Das Flusskontrollmodul für das CI-Reagenzgas reguliert den Fluss von
Reagenzgas durch das GC/MS-Interface in die CI-Quelle hinein. (Siehe
Abbildung 36
MFC, Gasauswahlventilen, dem CI-Kalibrierventil, einem Absperrventil,
Steuerelektronik, Leitungen, der Spitzendichtungseinheit und der CI-Quelle.
Auf der Rückseite befinden sich Swagelok-Einlassfittings für Methan (CH4) und für
ein anderes Reagenzgas. Die Software bezeichnet diese jeweils als Gas A bzw. Gas B.
Wenn Sie kein zweites Gas verwenden, bringen Sie auf dem anderen Fitting eine
Abdeckkappe an, um eine versehentliche Luftzufuhr zum Analyzer zu verhindern.
Legen Sie die Reagenzgase mit 25 bis 30 psi (170 bis 205 kPa) an.
Das Absperrventil verhindert ein Verunreinigen des Flusssteuerungsmoduls
durch Atmosphäre während der Entlüftung des MS oder durch PFTBA
während des EI-Betriebs. Die MSD-Monitore zeigen On mit dem Wert 1 und Off
mit dem Wert 0 an. (Siehe
Versorgun
g für Gas A
(Methan)
Versorgung
für Gas B
(anderes)

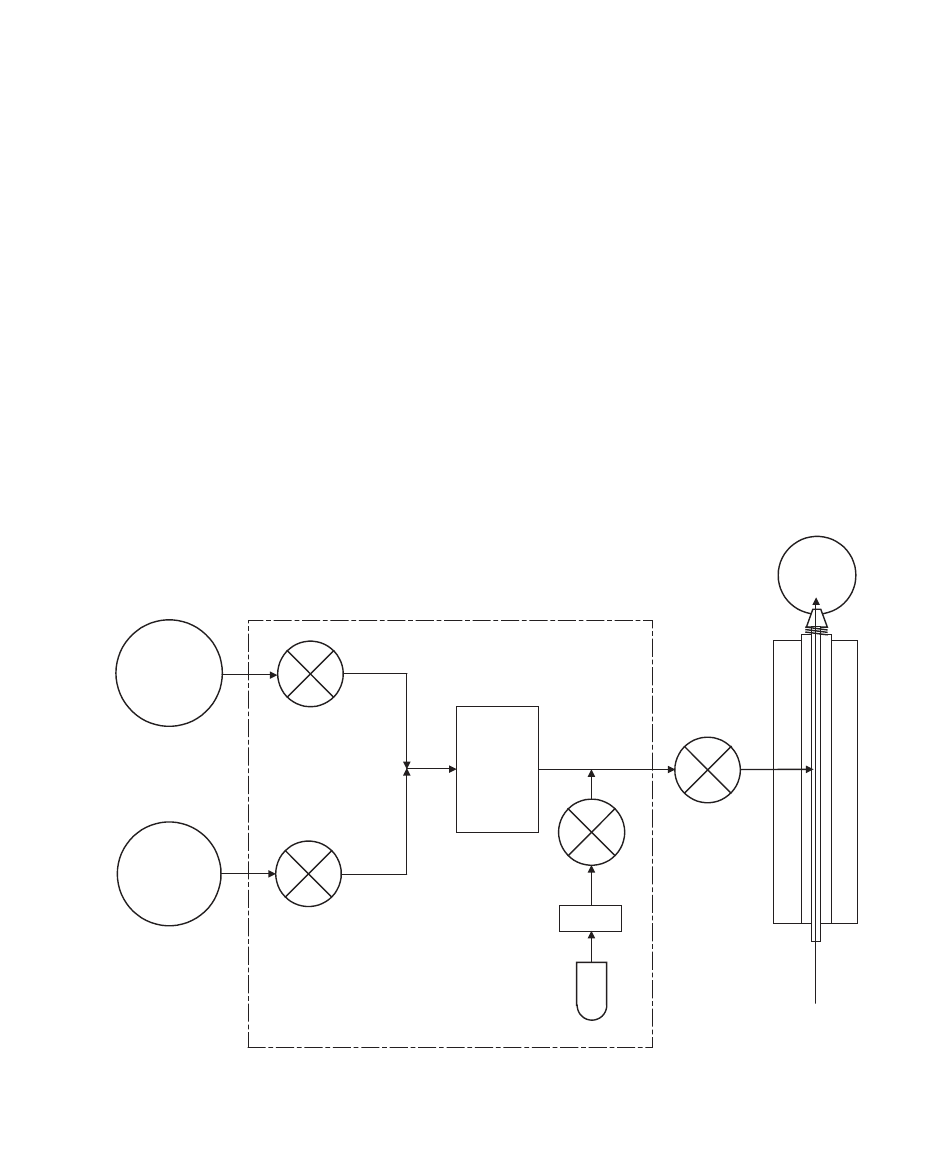

Abbildung 36 Schema für das Steuerungsmodul für den Reagenzgasfluss
Benutzerhandbuch TQ GC/MS der Serie 7000/7010
und Tabelle 11
Gas A
Auswahlventil
Gas B
Auswahlventil
auf Seite 124). Die CI-Option besteht aus dem
Tabelle 11 auf Seite 124.)
MFC
Kalibrierventil
Begrenzer
Kalibrierungs-
fläschchen
Betrieb im CI-Modus
CI-Ionen
quelle
Absperr-
ventil
GC/MS-
Interface
GC-Säule
